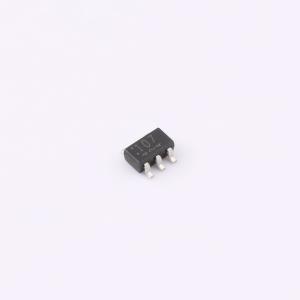

TCK107AF,LF

TCK106AF、TCK107AF 和 TCK108AF 是用于通用电源管理的负载开关 IC，具有摆率控制驱动器。它们的特点是低导通电阻和宽输入电压范围（1.1 至 5.5 V）。

在 VIN = 5.0 V、IOUT = -0.5 A 的条件下，导通电阻仅为 63 mΩ 典型值，输出电流可达 1.0 A。TCK107AF 和 TCK108AF 具有输出自动放电功能。

这些器件采用 SMV（2.8 mm x 2.9 mm 典型值）封装。

• 低导通电阻：
  • 在VIN = 5.0 V，IOUT = -0.5 A时，RON = 63 mΩ（典型值）
  • 在VIN = 3.3 V，IOUT = -0.5 A时，RON = 71 mΩ（典型值）
  • 在VIN = 1.8 V，IOUT = -0.5 A时，RON = 101 mΩ（典型值）
  • 在VIN = 1.2 V，IOUT = -0.2 A时，RON = 175 mΩ（典型值）
  • 在VIN = 1.1 V，IOUT = -0.2 A时，RON = 223 mΩ（典型值）
• 低静态电流：在VIN = 5.5 V，IOUT = 0 mA时，IQ = 110 nA（典型值）
• 高输出电流：IOUT = 1.0 A
• 宽输入电压范围：VIN = 1.1 至 5.5 V
• 内置摆率控制驱动器
• 内置自动放电功能（TCK107AF 和 TCK108AF）
• CONTROL与GND之间为高电平有效和下拉连接（TCK106AF 和 TCK107AF）
• 低电平有效（TCK108AF）
• 通用封装SMV(SOT-25)（SC-74A）
