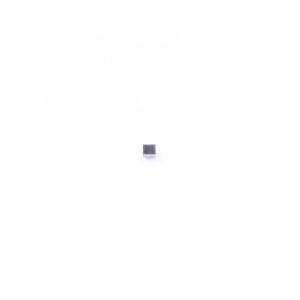

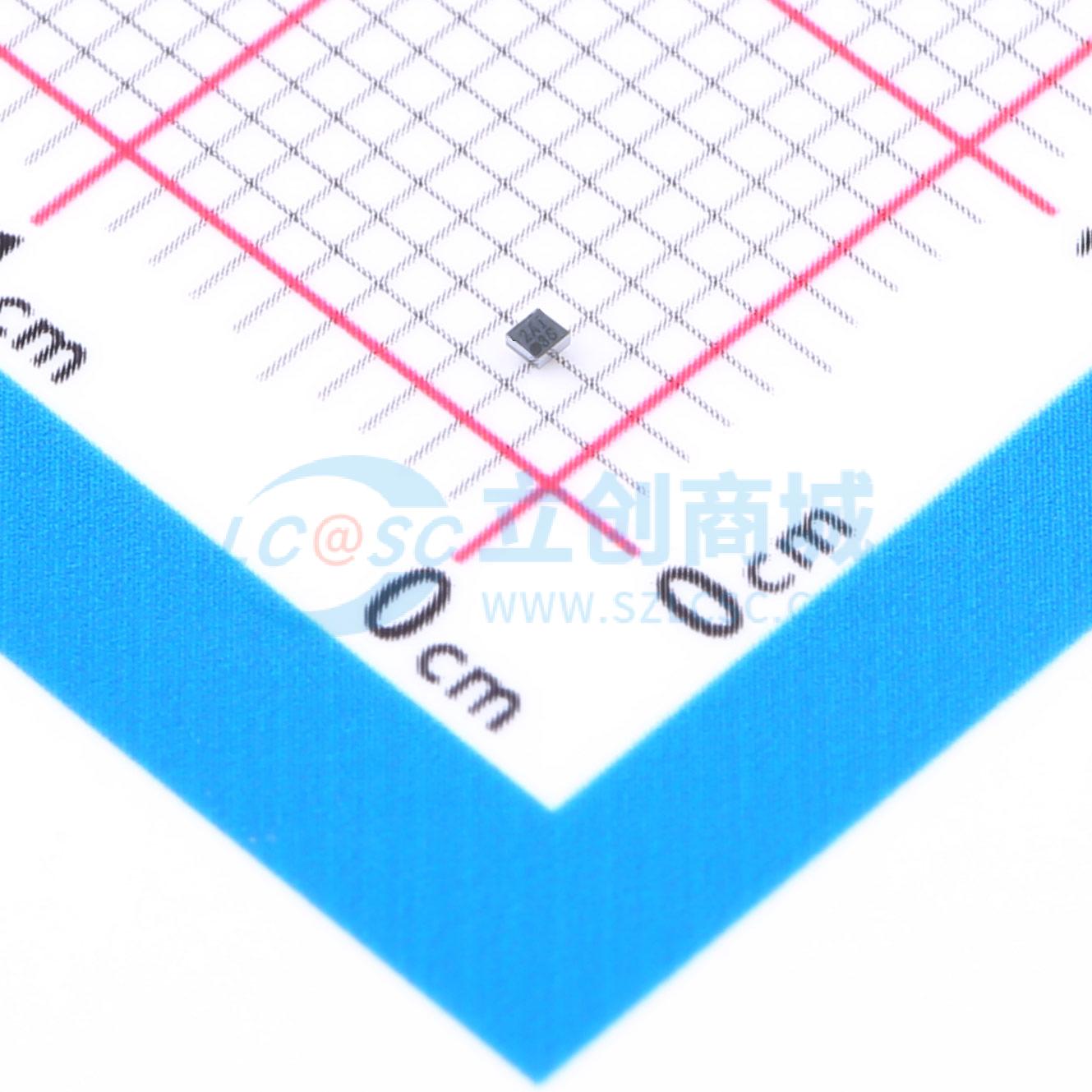

TPS22902BYFPR

3.6V 500mA 78mΩ 导通电阻负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22902 具有输出放电功能的 3.6V、0.5A、78mΩ、22nA 泄漏负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22902BYFPR
商品编号: C2680380
商品封装: DSBGA-4(0.8x0.8)
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

TPS22901、TPS22902 和 TPS22902B 是具有受控开通功能的小型低导通电阻 (rON) 负载开关。这些器件包含一个 P 沟道 MOSFET，该 MOSFET 可在 1.0V 至 3.6V 的输入电压范围内运行。此开关由一个导通/关断输入 (ON) 控制，可与低电压控制信号直接连接。在 TPS22902 和 TPS22902B 中添加了一个 88Ω 片上负载电阻器，用于在开关关闭时进行快速输出放电。 TPS22901、TPS22902 和 TPS22902B 采用节省空间的 0.4mm 间距 4 引脚 DSBGA (YFP) 封装。这些器件在自然通风环境下的额定运行温度范围为 -40°C 至 85°C。

商品特性

集成 P 沟道负载开关
低输入电压：1V 至 3.6V
导通电阻（典型值）
- VIN = 3.6V 时，rON = 78mΩ
- VIN = 2.5V 时，rON = 93mΩ
- VIN = 1.8V 时，rON = 109mΩ
- VIN = 1.2V 时，rON = 146mΩ
500mA 最大持续开关电流
静态电流：1.8V 时为 82nA
关断电流：1.8V 时为 44nA
低控制输入阈值支持使用 1.2V、1.8V、2.5V 和 3.3V 逻辑
受控转换率，可避免浪涌电流
- VIN = 1.8V 时 tr = 40μs (TPS22901/2)
- VIN = 1.8V 时 tr = 220μs (TPS22902B)
快速输出放电 (TPS22902/2B)
ESD 性能测试符合 JESD 22 标准
- 2000V 人体放电模型（A114 - B，II 类）
- 1000V 充电器件模型 (C101)
四引脚晶圆芯片级 DSBGA 封装

应用领域

个人数字助理 (PDA)
手机
全球卫星定位 (GPS) 设备
MP3 播放器
数码照相机
外设端口
便携式仪表
射频模块

优惠活动

5.7折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	500mA
	工作电压	1V~3.6V
	导通电阻	78mΩ
	工作温度	-40℃~+85℃
