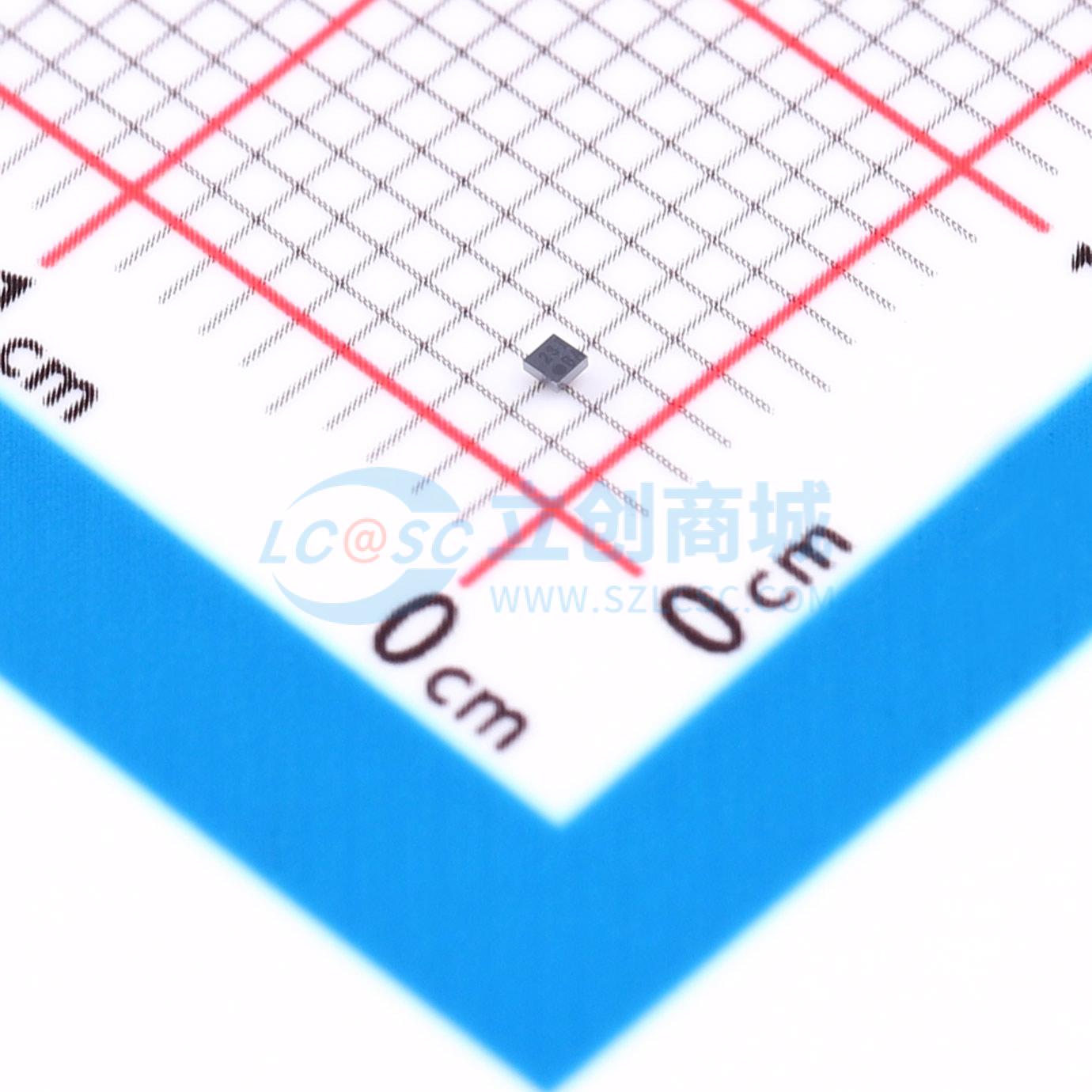

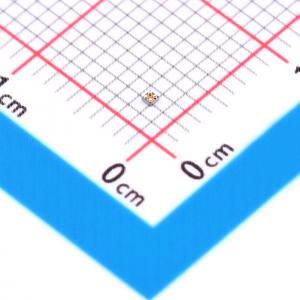

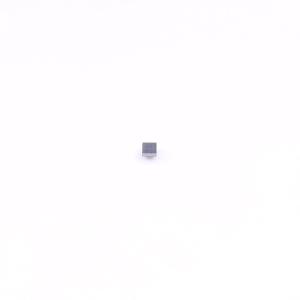

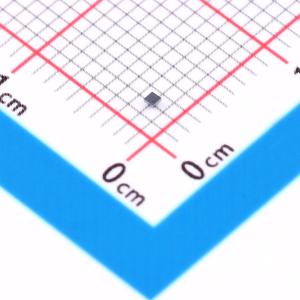

温馨提醒：图片仅供参考，商品以实物为准

TPS22916BYFPT

1V至5.5V、2A、60mΩ超低泄漏负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22916 具有输出放电功能的 5.5V、2A、60mΩ、10nA 泄漏负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22916BYFPT
商品编号: C2680360
商品封装: DSBGA-4(0.7x0.7)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS22916xx 是一款小型单通道负载开关，采用低漏电 P 沟道 MOSFET 实现最小的功率损耗。高级栅极控制设计支持低至 1V 的工作电压，且增加超小的导通电阻和功率损耗。多个时序选项可支持各种系统负载条件。对于高容性负载，C 版本的慢速导通时序可更大限度减小浪涌电流。而在低容性负载中，B 版本的快速时序可减少所需的等待时间。开关导通状态由数字输入控制，此输入可与低压控制信号直接连接。此器件同时提供高电平有效和低电平有效(L) 版本。首次加电时，此器件使用智能下拉电阻来保持 ON 引脚不悬空，直到系统时序控制完成。ON 引脚故意驱动为高电平 (≥VH) 后，便会断开智能下拉电阻，从而防止不必要的功率损耗。 TPS22916xx 采用节省空间的小型 0.78mm × 0.78mm、0.4mm 间距、0.5mm 高度的 4 引脚晶圆芯片级 (WCSP) 封装 (YFP)。此器件的工作温度范围为 –40°C 至 +85°C。

商品特性

输入电压范围 (VIN): 1V 至 5.5V
最大持续电流 (IMAX): 2A
导通电阻 (RON)：
- 5V VIN = 60mΩ（典型值）、100mΩ（85°C 最大值）
- 1.8V VIN = 100mΩ（典型值）、150mΩ（85°C 最大值）
- 1V VIN = 200mΩ（典型值）、325mΩ（85°C 最大值）
超低功耗：
- 导通状态 (IQ): 0.5μA（典型值）、1μA（最大值）
- 关闭状态 (ISD): 10nA（典型值）、100nA（最大值）
- TPS22916BL/CL/CNL (ISD): 100nA（典型值）、300nA（最大值）
ON 引脚智能下拉电阻 (RPD)：
- ON ≥ VH (ION): 10nA（最大值）
- ON ≤ VL (RPD): 750kΩ（典型值）
C 版本的慢时序可限制浪涌电流：
- 5V 开通时间 (tON): 5mV/μs 时为 1400μs
- 1.8V 开通时间 (tON): 1mV/μs 时为 3000μs
- 1V 开通时间 (tON): 0.3mV/μs 时为 6500μs
B 版本的快速时序可减少等待时间：
- 5V 开通时间 (tON): 57mV/μs 时为 115μs
- 1.8V 开通时间 (tON): 12mV/μs 时为 250μs
- 1V 开通时间 (tON): 3.3mV/μs 时为 510μs
常开的真反向电流阻断 (RCB)
快速输出放电 (QOD): 150Ω（典型值）（N 版本无 QOD）
低电平有效使能选项（L 版本）

应用领域

可穿戴
智能电话
平板电脑
便携式扬声器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	1V~5.5V
	导通电阻	60mΩ
	工作温度	-40℃~+85℃
