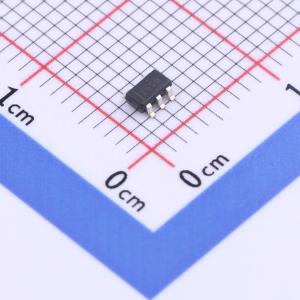

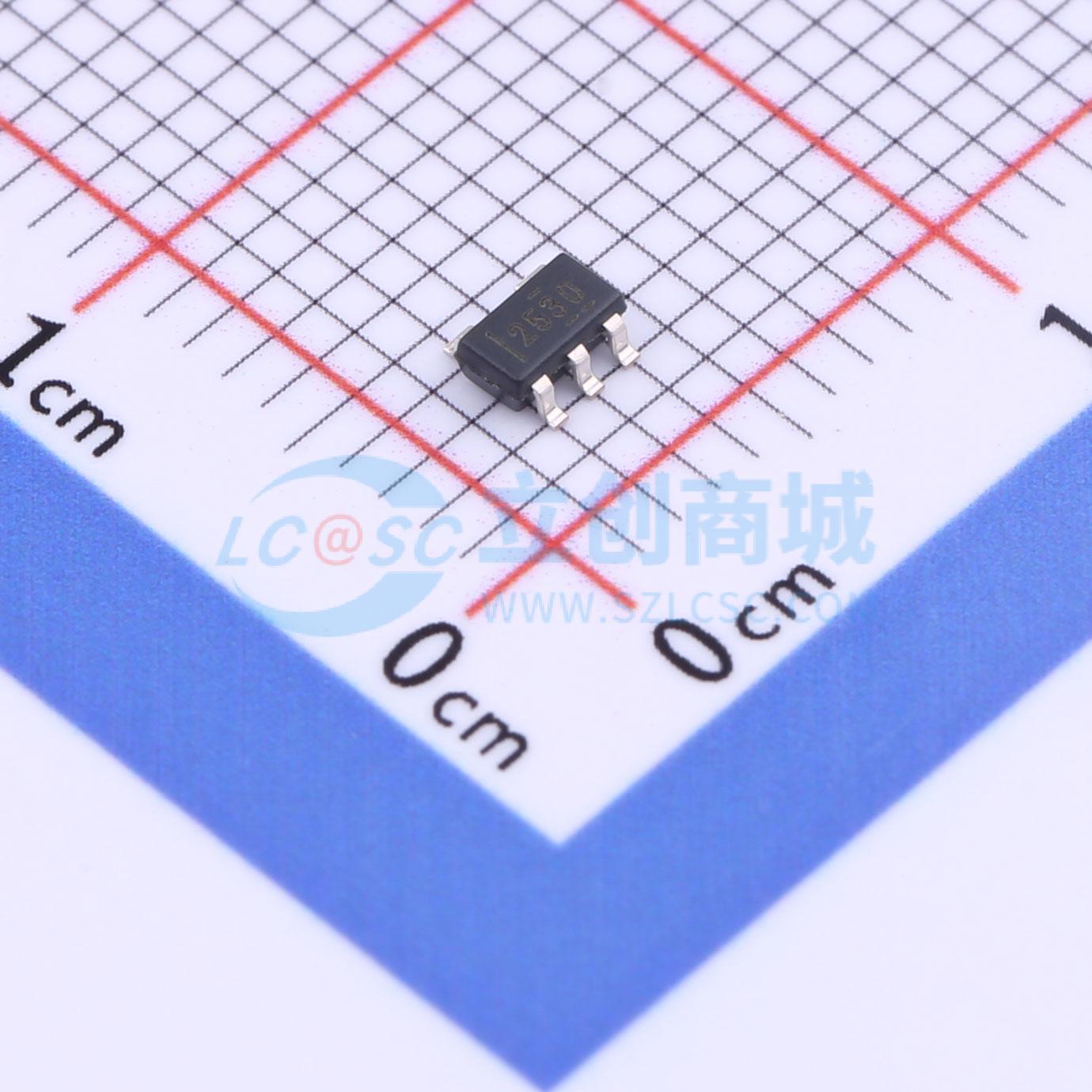

温馨提醒：图片仅供参考，商品以实物为准
TPS2530DBVT
0.5A 限流配电开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2530 高电平有效的 0.5A 负载、2.7-5.5V、97mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2530DBVT
- 商品编号
- C2680371
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 97mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品特性
- 单一电源开关
- 与现有的TI系列产品引脚到引脚对应
- 0.5A的额定电流
- ±25%精确、固定、恒定电流限制
- 快速过流响应时间为 -2µs
- 工作电压范围：2.7V至5.5V
- 毛刺脉冲消除故障报告
- 反向电流阻断
- 内置软启动
- 环境温度范围：-40°C至85°C
应用领域
- 显示端口
- USB端口/集线器、笔记本、台式机
- 机顶盒
- 短路保护功能
