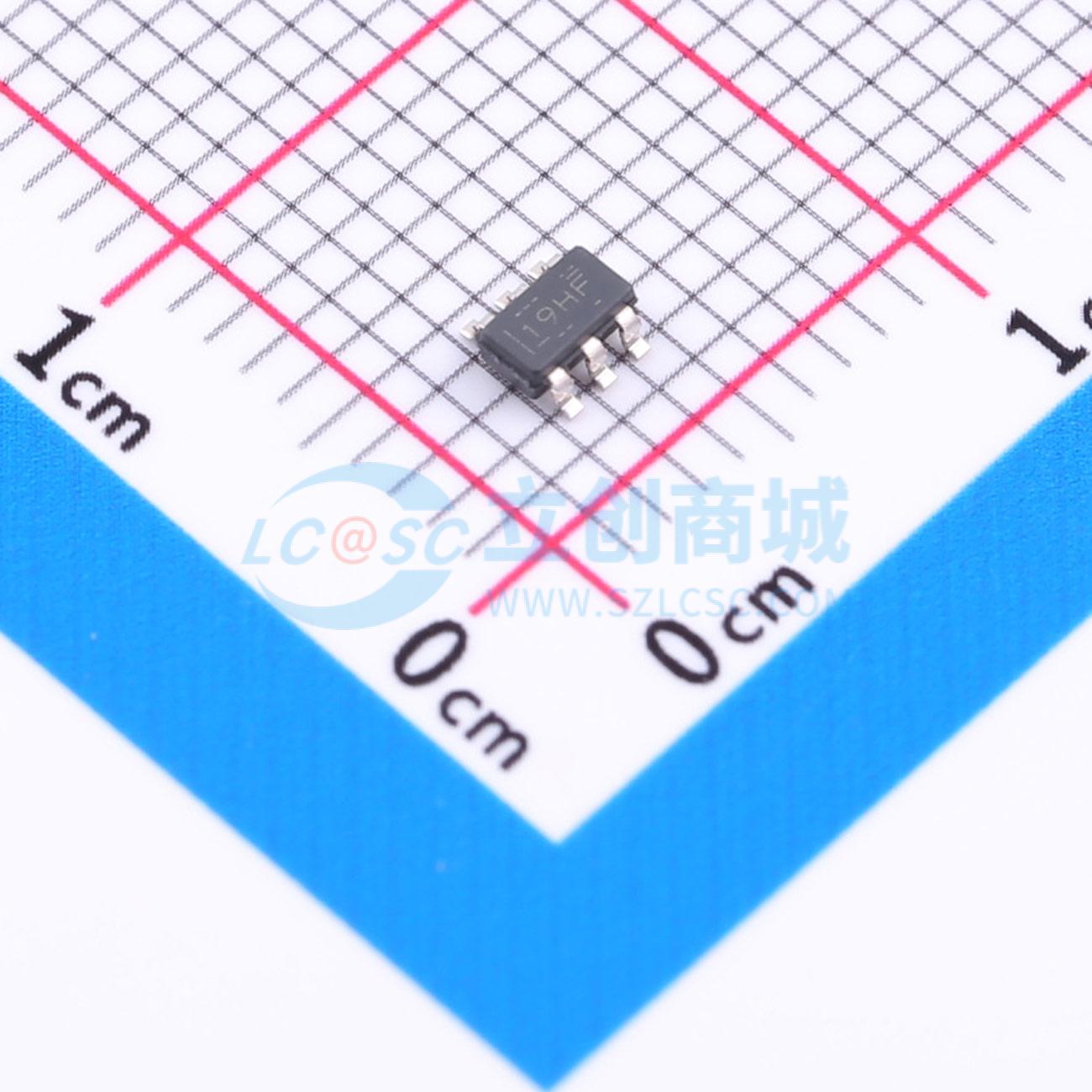

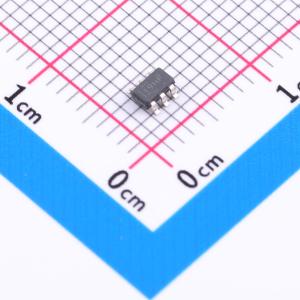

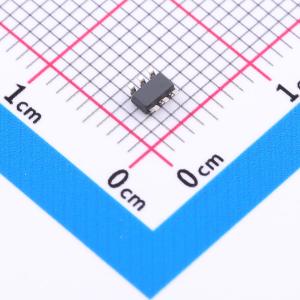

TPS22810DBVT
具有热保护的2.7V - 18V负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS22810 具备可调节上升和可调节输出放电的 18V、3A、79mΩ 负载开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS22810DBVT
- 商品编号
- C2680364
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~18V | |
| 导通电阻 | 79mΩ | |
| 工作温度 | -40℃~+105℃ | |
| 特性 | 过热保护(OTP)；欠压保护(UVP) |
商品概述
TPS22810是一款单通道负载开关，其具有可配置的上升时间并集成有快速输出放电(QOD)功能。此外，该器件还具有热关断保护，可防止器件结温过高，借此从内部确保器件处于安全工作区域。该器件包括一个N通道金属氧化物半导体场效应晶体管(MOSFET)，可在2.7V至18V的输入电压范围内运行。SOT23 - 5(DBV)封装可支持2A的最大电流。WSON (DRV)封装可支持3A的最大电流。此开关由一个开关输入控制，能够直接连接低电压控制信号。 该器件的可配置上升时间可大幅降低大容量负载电容所产生的浪涌电流，从而降低或消除电源压降。欠压闭锁用于在VIN电压降至阈值以下时关闭器件，以确保下游电路不会因为供电电压低于预期值而损坏。可配置的快速输出放电(QOD)引脚控制器件的下降时间，以便针对掉电进行灵活设计。 TPS22810采用方便目测检查焊点的带引线SOT - 23封装(DBV)以及WSON封装(DRV)。该器件在自然通风环境下的额定运行温度范围为 - 40°C至 + 105°C。
商品特性
- 集成单通道负载开关运行环境温度范围：-40°C至 + 105°C
- SOT23 - 6 (DBV)：2A最大持续工作电流
- WSON (DRV)：3A最大持续电流
- 输入电压范围：2.7V至18V
- 绝对最大输入电压：20V
- 导通电阻 (RON)：RON = 79mΩ（VIN = 12V时的典型值）
- 静态电流：62μA（VIN = 12V时的典型值）
- 关断电流：500nA（VIN = 12V时的典型值）
- 热关断
- 欠压闭锁(UVLO)
- 可调节快速输出放电(QOD)
- 可通过CT引脚配置的上升时间
- 小外形尺寸晶体管(SOT) 23 - 6封装：2.9mm×2.8mm，0.95mm间距，1.45mm高(DBV)
- WSON封装：2mm×2mm，0.65mm间距，0.75mm高(DRV)
- 静电放电(ESD)性能经测试符合JESD 22规范±2kV人体模型(HBM)和±1kV带电器件模型(CDM)
应用领域
- 高清电视
- 工业系统
- 机顶盒监控系统
