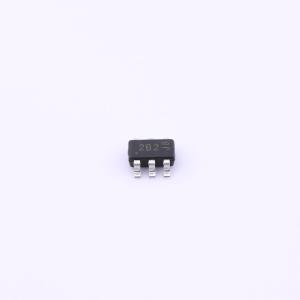

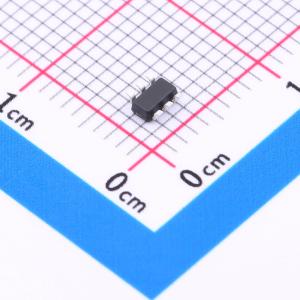

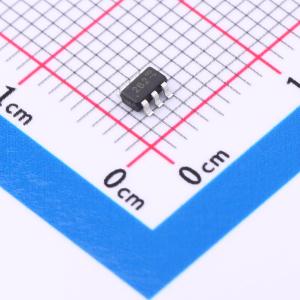

ZXGD3113W6-7
SOT26封装的同步MOSFET控制器
SMT扩展库PCB免费打样
- 描述
- ZXGD3113W6旨在驱动配置为理想二极管替代品的MOSFET。该器件由差分放大器检测级和大电流驱动器组成。检测级监测MOSFET的反向电压，这样，如果发生体二极管导通，就会向MOSFET的栅极引脚施加正电压
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXGD3113W6-7
- 商品编号
- C2676955
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 3A | |
| 拉电流(IOH) | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.5V~40V | |
| 上升时间(tr) | 360ns | |
| 下降时间(tf) | 210ns | |
| 传播延迟 tpLH | 250ns | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流(Iq) | 6.2mA |
商品概述
ZXGD3113W6旨在驱动配置为理想二极管替代品的MOSFET。该器件由差分放大器检测级和大电流驱动器组成。检测器监测MOSFET的反向电压，这样如果发生体二极管导通，就会向MOSFET的栅极引脚施加正电压。 一旦向栅极施加正电压，MOSFET就会导通。然后，检测器的输出电压与MOSFET的漏源电压成正比，并通过驱动器施加到栅极。这一动作可在漏极电流为零时使MOSFET快速关断。
商品特性
- 3.5V至40V的VCC电压范围
- 最高工作频率达250kHz，适用于不连续导通模式（DCM）、临界导通模式（CrCM）和连续导通模式（CCM）操作
- 比例栅极驱动控制
- 检测器阈值电压：-10mV
- 待机电流：6mA
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，为“绿色”器件
应用领域
- 反激式转换器
