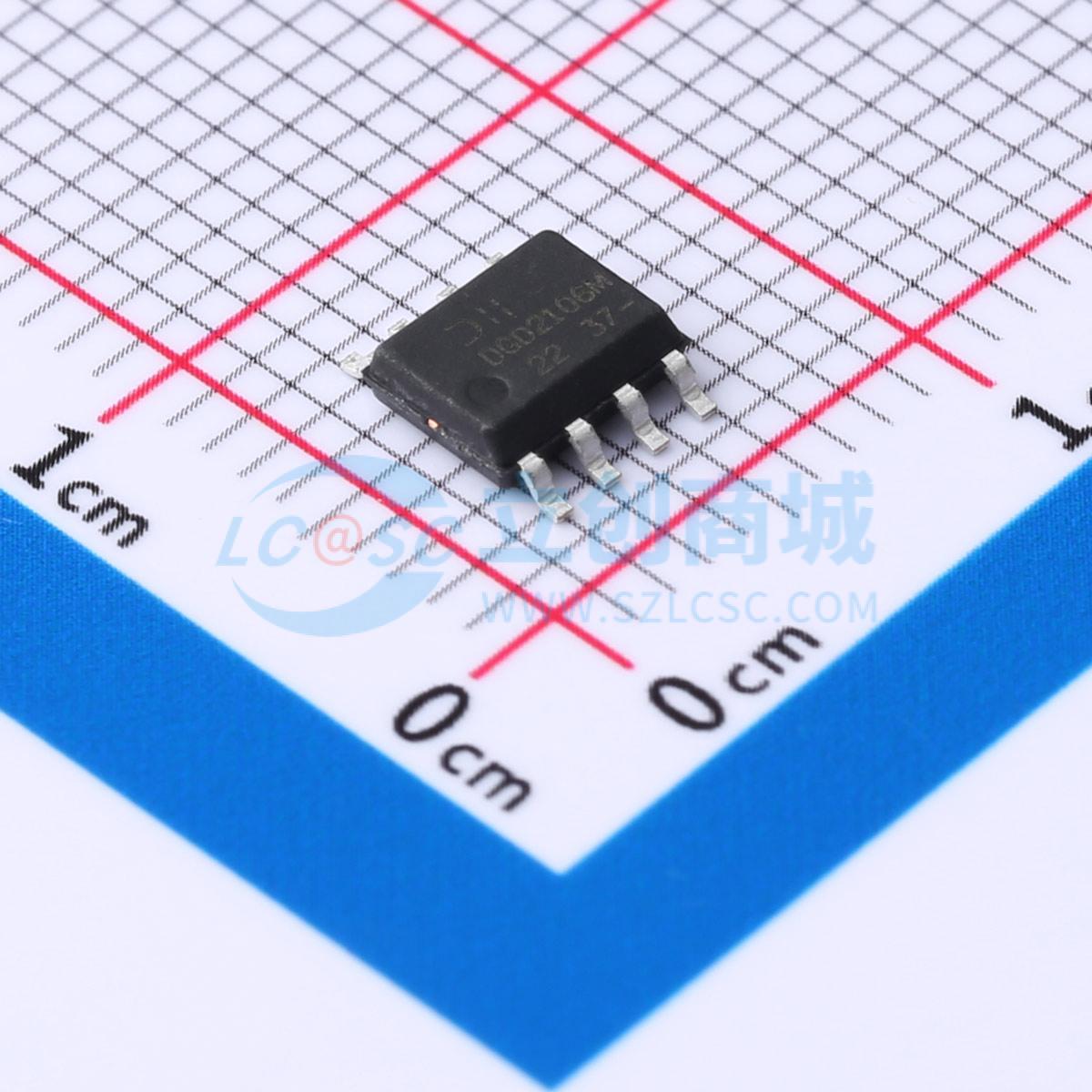

温馨提醒：图片仅供参考，商品以实物为准

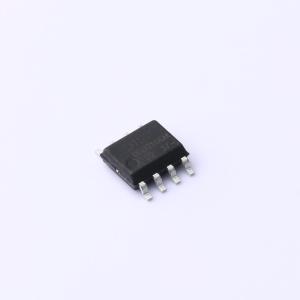

DGD2106MS8-13
高端和低端栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DGD2106M是一款高压/高速栅极驱动器，能够以高端/低端配置驱动N沟道MOSFET和IGBT。高压处理技术使DGD2106M的高端在自举操作中能够切换至600V。DGD2106M的逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备连接
- 品牌名称
- DIODES(美台)
- 商品型号
- DGD2106MS8-13
- 商品编号
- C2677310
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边；低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 290mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 100ns | |
| 下降时间(tf) | 35ns | |
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 120uA |
| 高压侧电压-最大值（自举） | 600V |
| 安装类型 | 表面贴装型 |
| 驱动配置 | 半桥 |
| 输入类型 | 非反相 |
| 通道类型 | 同步 |
| 驱动器数 | 2 |
| 栅极类型 | IGBT，N 沟道 MOSFET |
| 电流-峰值输出（灌入，拉出） | 290mA，600mA |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 125°C（TA） |
| 供应商器件封装 | 8-SO |
| 上升/下降时间（典型值） | 100ns，35ns |
| 电压-供电 | 10V ~ 20V |
| 逻辑电压?-VIL，VIH | 0.6V，2.5V |
