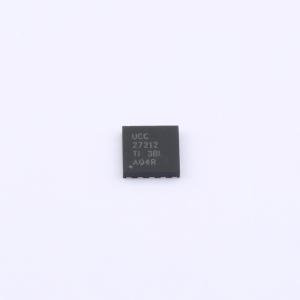

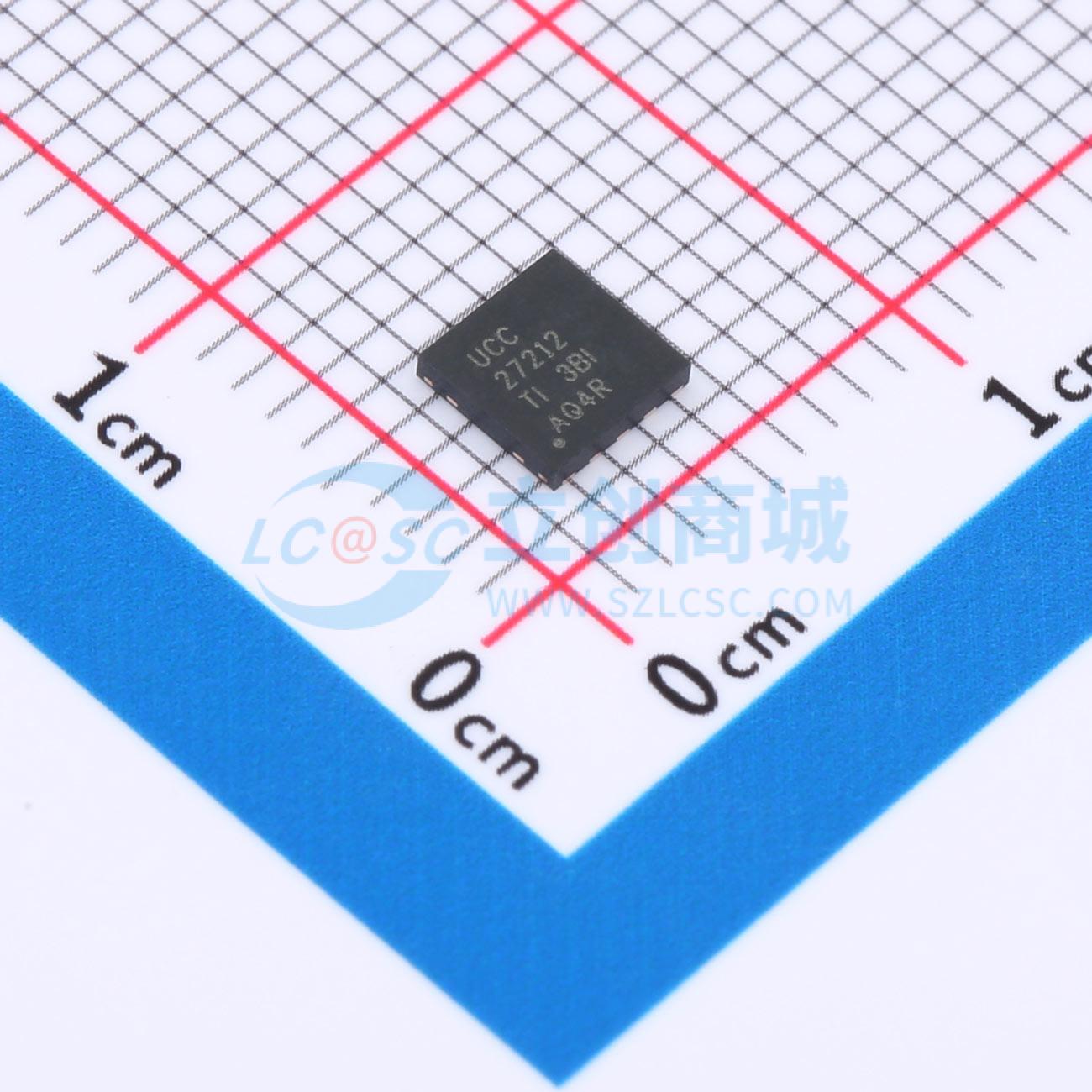

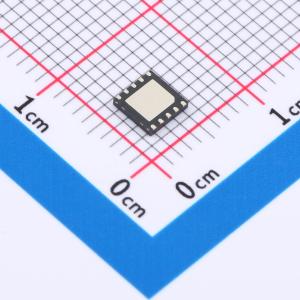

温馨提醒：图片仅供参考，商品以实物为准

UCC27212DPRR

高频半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 5V UVLO 和负电压处理能力的 4A、120V 半桥栅极驱动器 10-WSON -40 to 140
品牌名称: TI(德州仪器)
商品型号: UCC27212DPRR
商品编号: C2677326
商品封装: WSON-10-EP(4x4)
包装方式: 编带
商品毛重: 0.072克(g)

商品参数

商品概述

UCC27212器件的峰值输出电流为4A灌电流和4A拉电流，能够驱动大功率MOSFET。该器件集成了一个额定电压为120V的片上自举二极管，无需外部分立二极管。其输入结构可直接承受 -10V电压，增强了器件的稳健性，且与电源电压无关。UCC27212具备5V欠压锁定（UVLO）功能，有助于降低功率损耗，同时增加了输入迟滞，使其能够与模拟或数字PWM控制器接口，并增强了抗噪能力。UCC27212的开关节点（HS引脚）最大可承受 -18V电压，可保护高端通道免受固有负电压的影响。

商品特性

4A灌电流、4A拉电流输出
最大自举电压120V DC
VDD工作范围7V至17V
VDD最大绝对工作范围20V
5V关断欠压锁定（UVLO）
输入引脚可承受 -10V至 +20V电压
上升时间7.2ns，下降时间5.5ns（1000pF负载）
典型传播延迟20ns
典型延迟匹配4ns
工作温度范围 -40℃至 +140℃

应用领域

DC-DC电源
商用电信整流器
半桥和全桥转换器
推挽式和有源钳位正激转换器

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	7V~17V

	属性	参数值
	上升时间(tr)	7.8ns
	下降时间(tf)	6ns
	传播延迟 tpLH	20ns
	传播延迟 tpHL	16ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+140℃
	静态电流(Iq)	85uA
