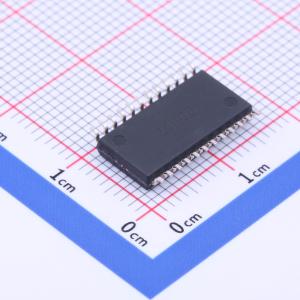

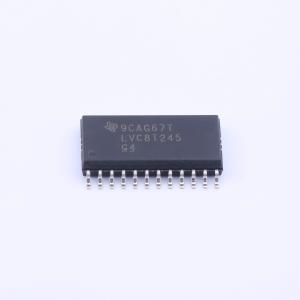

SN74LVC8T245DWR

SN74LVC8T245是一款具有可配置双电源轨的8位同相总线收发器，可支持双向电压电平转换。SN74LVC8T245经过优化，可在VcCA和VccB设置为1.65V至5.5V的范围内正常运行。A端口旨在跟踪VcCA。VcCA可接受从1.65V到5.5V范围内的任意电源电压。B端口旨在跟踪VccB。VccB可接受从1.65V至5.5V间的任一电源电压值。这可实现1.8V、2.5V、3.3V和5.5V电压节点间的通用低压双向转换。

SN74LVC8T245旨在实现两条数据总线间的异步通信。方向控制(DIR)输入和输出使能(OE)输入的逻辑电平激活B端口输出或者A端口输出，或者将两个输出端口都置于高阻抗模式。当B端口输出被激活时，此器件将数据从A总线发送到B总线，而当A端口输出被激活时，此器件将数据从B总线发送到A总线。A端口和B端口上的输入电路一直处于激活状态并且必须施加一个逻辑高或低电平，从而防止过大的Icc和ICCz°

该器件完全符合使用Ioff的部分断电应用的规范要求。Ioff电路禁用输出，即可防止其断电时破坏性电流从该器件回流。VCC隔离特性可确保只要有任何一个VCC输入接地(GND)，则所有输出均处于高阻抗状态。为了确保加电或断电期间的高阻抗状态，OE应通过一个上拉电阻器被连接至VCC；该电阻器的最小值由驱动器的电流吸收能力来决定。

SN74LVC8T245器件旨在使控制引脚（DIR和OE）由VcCA供电。

• 控制输入VIH / VIL电平以VcCA电压为基准
• Vcc隔离特性 - 如果任何一个Vcc输入接地(GND)，所有输出均处于高阻抗状态
• 完全可配置的双轨设计，支持各个端口在1.65V至5.5V的整个电源电压范围内运行
• 门锁性能超过100mA，符合JESD78 II类规范的要求
• ESD保护性能超过JESD22规范要求
  • 4000V人体放电模式(A114 - A)
  • 100V机器放电模型(A115 - A)
  • 1000V带电器件模型(C101)

• 个人电子产品
• 工业
• 企业
• 电信
