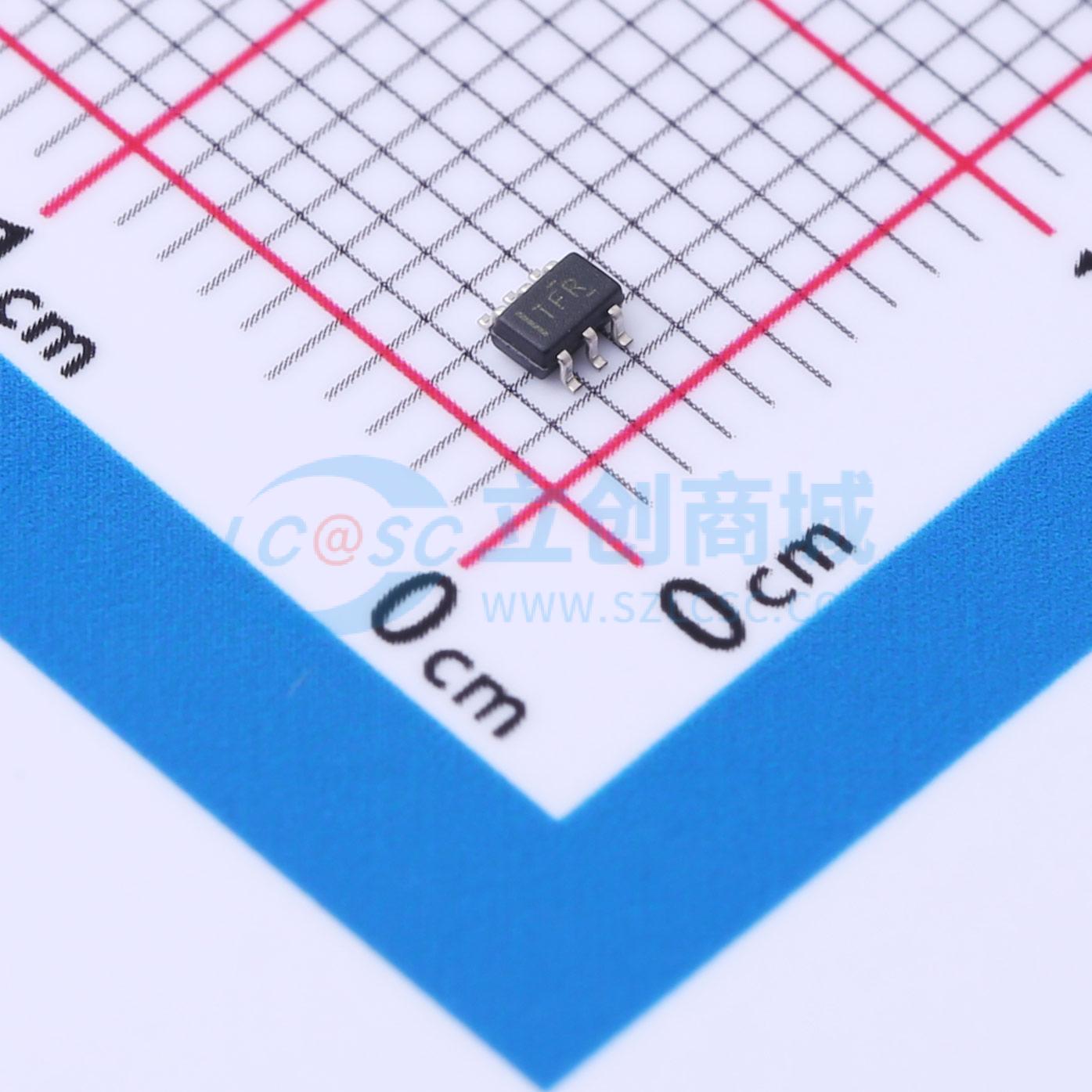

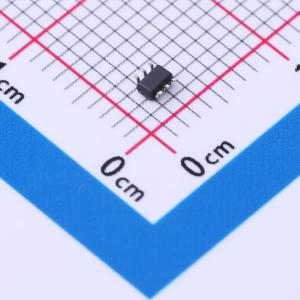

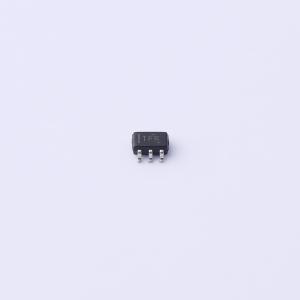

温馨提醒：图片仅供参考，商品以实物为准

SN74AVCH1T45DCKT

500Mbps 1位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVCH1T45 具有可配置电压转换和 3 态输出的单位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVCH1T45DCKT
商品编号: C2677359
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

商品概述

SN74AVCH1T45是一位非反相总线收发器，采用两个独立可配置电源轨。A端口适配VCCA，可接受1.2V~3.6V的任意电源电压，B端口适配VCCB，同样可接受1.2V~3.6V的任意电源电压，可实现在1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点之间的通用低压双向转换。该产品设计用于两条数据总线之间的异步通信，根据方向控制DIR输入的逻辑电平，可从A总线向B总线传输数据，也可从B总线向A总线传输数据，DIR输入参考VCCA电压。有源总线保持电路可将未使用或未驱动输入保持在有效逻辑状态，不建议配合上下拉电阻使用。产品采用Ioff电路，针对部分掉电应用做了完整规范，Ioff电路可禁用输出，防止损坏性回流电流流过器件。VCC隔离特性可确保如果VCCA或VCCB任意一个处于接地电平，输出处于高阻态，上电侧的总线保持电路始终保持激活，NanoFree封装将裸片用作封装。

商品特性

提供NanoStar、NanoFree封装
控制输入DIR的VIH和VIL电平参考VCCA电压
数据输入带有总线保持功能，无需外部上下拉电阻
具备VCC隔离特性
采用全可配置双轨设计
I/O端口可耐受4.6V电压
Ioff支持部分掉电模式工作
典型最高数据速率：1.8V至3.3V转换可达500Mbps，低于1.8V至3.3V转换可达320Mbps，转换至2.5V或1.8V可达320Mbps，转换至1.5V可达280Mbps，转换至1.2V可达240Mbps
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护符合JESD 22规范，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V

应用领域

个人电子领域
工业领域
企业领域
电信领域

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	500Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V
	元件数	1

	属性	参数值
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
