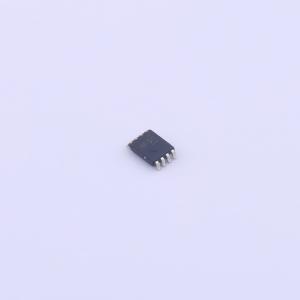

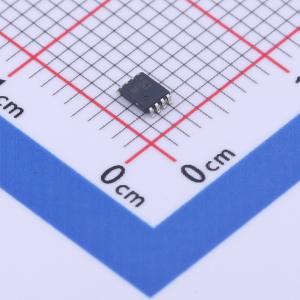

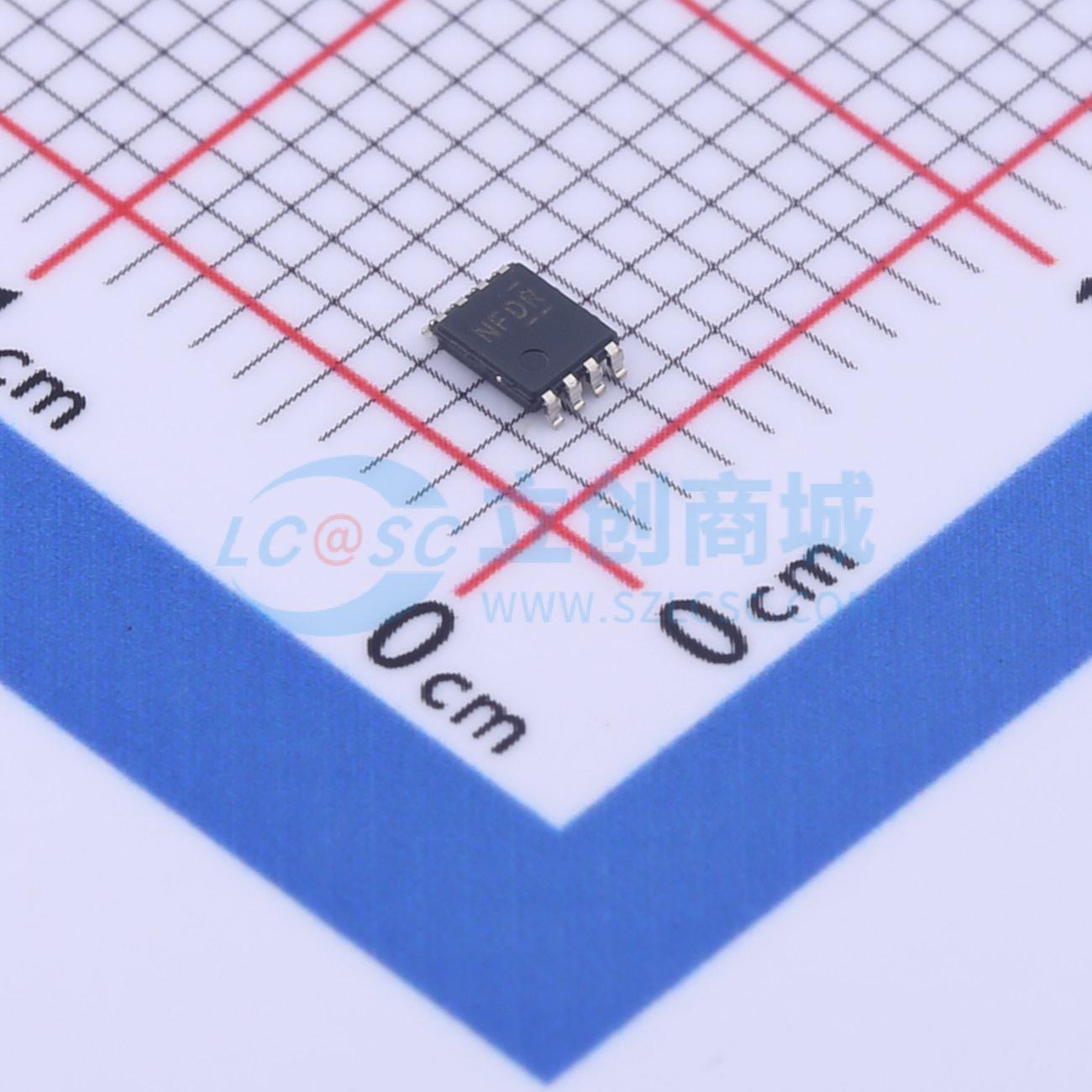

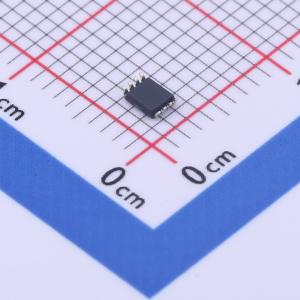

TXB0102DCUT

100Mbps 2位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TXB0102器件是一款2位同相转换器，采用两个独立的可配置电源轨。A端口设计为跟踪VCCA。VCCA可接受1.2 V至3.6 V范围内的任何电源电压
品牌名称: TI(德州仪器)
商品型号: TXB0102DCUT
商品编号: C2677366
商品封装: VSSOP-8-0.5mm
包装方式: 编带
商品毛重: 0.528克(g)

商品参数

	属性	参数值
	每个电路通道数	2
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器

商品概述

TXB0102是一款2位非反相双向电压电平转换器，具备自动方向检测和±15kV ESD保护，采用两个独立可配置电源轨。A端口跟踪VCCA，VCCA支持1.2V~3.6V的电源电压；B端口跟踪VCCB，VCCB支持1.65V~5.5V的电源电压，要求VCCA不超过VCCB，可实现1.2V、1.5V、1.8V、2.5V、3.3V、5V电压节点之间的通用低压双向转换。当输出使能输入为低电平时，所有输出置于高阻抗状态。该器件支持部分掉电应用，掉电时电路会关闭输出，抑制电流回流进入器件，避免器件损坏。输出使能引脚必须通过下拉电阻接地，以确保上下电过程中保持高阻抗状态，电阻最小值由驱动器的电流输出能力决定。不推荐在TXB0102的输入输出引脚使用上拉电阻，NanoFree技术以芯片裸片作为封装。

商品特性

具备自动方向检测功能，带有±15kV ESD保护
A端口工作电压范围1.2V~3.6V，B端口工作电压范围1.65V~5.5V，满足VCCA≤VCCB
具备VCC隔离特性，任意一个VCC输入接地时，所有输出均处于高阻抗状态
输出使能输入电路以VCCA为参考
低功耗，最大电源电流Icc为4μA
Ioff特性支持部分掉电模式运行
闩锁性能超过100mA，符合JESD 78 II类规范
ESD保护性能符合JESD 22规范，A端口可承受2500V人体模型、200V机器模型、1500V充电器件模型静电冲击；B端口可承受15kV人体模型、200V机器模型、1500V充电器件模型静电冲击
提供NanoFree封装
如需使用上拉或下拉电阻，电阻推荐值不低于50kΩ

应用领域

手机
智能手机
平板电脑
台式个人电脑

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	100Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.65V~5.5V
	元件数	1
