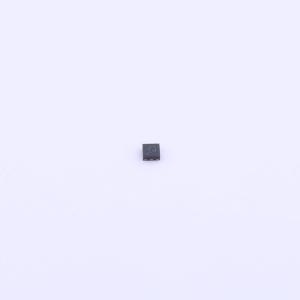

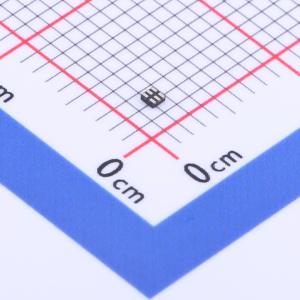

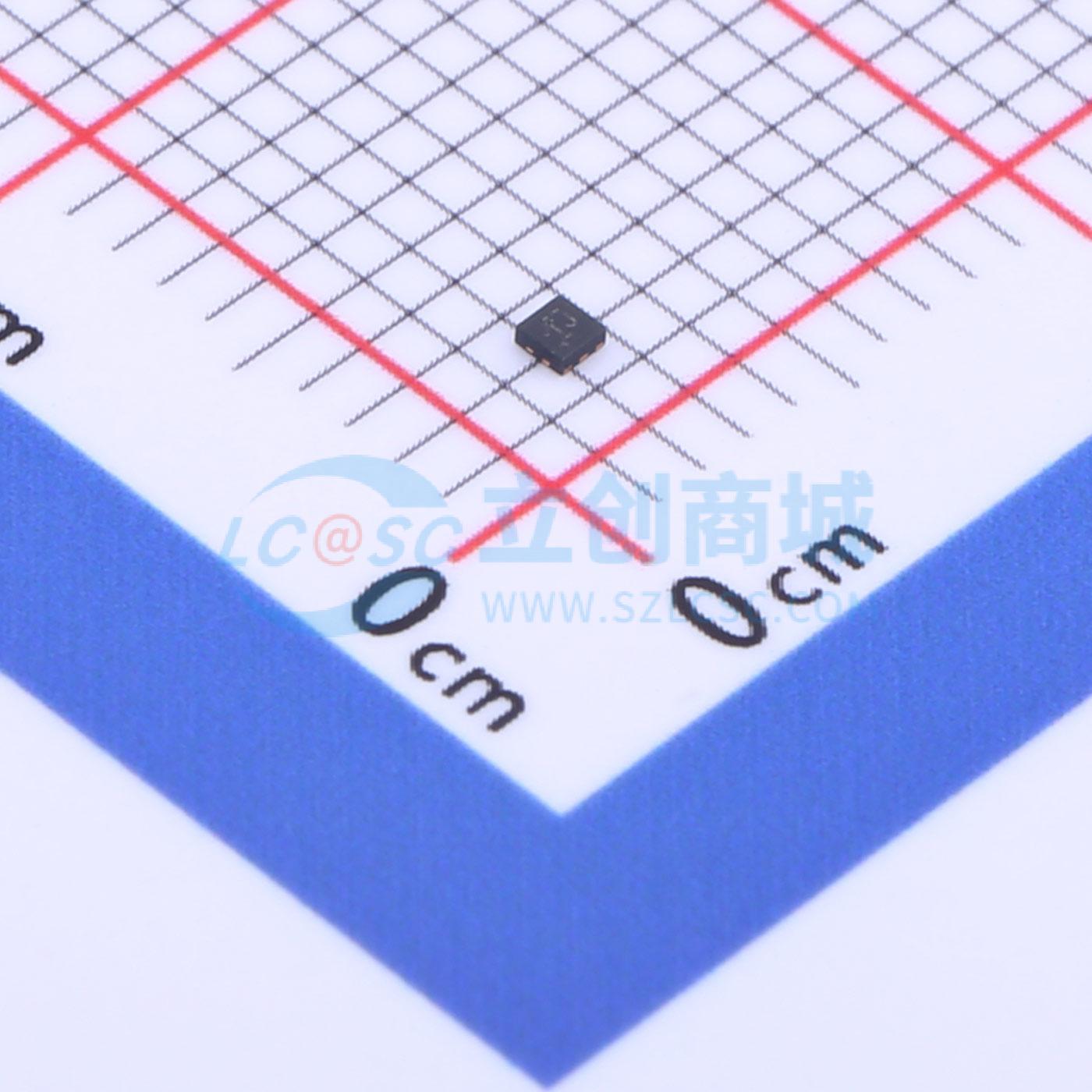

SN74AUP1T58DSFR

1位单向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUP1T58 单电源电压转换器
品牌名称: TI(德州仪器)
商品型号: SN74AUP1T58DSFR
商品编号: C2677397
商品封装: SON-6(1x1.5)
包装方式: 编带
商品毛重: 0.012834克(g)

商品参数

商品概述

型号为SN74AUP1T58，是一款带有9种可配置门逻辑功能的单电源电压电平转换器，采用低功耗逻辑技术，适用于电池供电或电池备用设备，面向逻辑电平转换应用设计，输入开关电平可兼容1.8V LVCMOS信号，可由单3.3V或2.5V VCC电源供电，VCC工作范围为2.3V~3.6V，可适配系统工作过程中的电池电压降，保证该范围内正常工作。

商品特性

支持多种电压转换组合：1.8V~3.3V、2.5V~3.3V、1.8V~2.5V、3.3V~2.5V
可通过将A、B、C输入连接至VCC或地，配置实现9种常用逻辑门功能
内置施密特触发输入，可抑制输入噪声，提升输出信号完整性，提高开关转换过程中的抗干扰能力，支持缓慢输入信号转换
具备Ioff功能，支持部分掉电模式，漏电流低至0.5μA，支持VCC=0V的掉电工况，此时输入输出可承受0V~3.6V信号，不会损坏器件
静态和动态功耗极低
优化电流驱动能力为4mA，可减少高驱动输出带来的线路反射、过冲和下冲
提供多种封装可选，包含SON (DRY或DSF)、SOT-23 (DBV)、SC-70 (DCK)、NanoStar WCSP，提供无铅封装
锁存性能超过100mA，符合JESD 78 II类标准
ESD性能符合JESD 22标准，人体模型测试可达2000V II类，充电器件模型测试可达1000V

应用领域

电池供电设备、电池备用设备
便携式、移动式电子设备
逻辑电平转换场景
模拟混合模式设计

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.8V
	工作电压(VCCB)	2.3V
	元件数	1

	属性	参数值
	每个电路通道数	1
	输出类型	单端
	工作温度	-40℃~+85℃
	功能特性	断电保护
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
