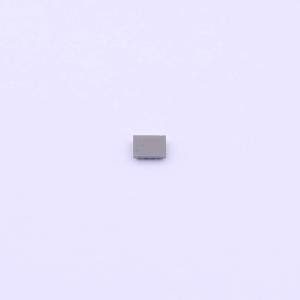

TXS0206YFPR

60Mbps 4位双向电平转换器

描述: TXS0206是一款电平转换器，用于实现微处理器与多媒体卡（MMC）、安全数码卡（SD卡）和记忆棒卡的接口连接。它包含一个高速电平转换器，以及静电放电（ESD）保护和电磁干扰（EMI）滤波电路。该电压电平转换器有两个电源电压引脚
品牌名称: TI(德州仪器)
商品型号: TXS0206YFPR
商品编号: C2677440
商品封装: DSBGA-20
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

	属性	参数值
	每个电路通道数	4
	输出类型	开漏
	工作温度	-40℃~+85℃
	功能特性	集成上拉电阻；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	SD接口
	芯片类型	电平转换器

商品概述

TXS0206是一款用于微处理器与多媒体卡MMC、安全数码SD卡、记忆棒卡连接的电平转换器，可实现处理器与不同I/O电平的存储卡、SDIO外设的接口连接，集成高速电平转换、ESD保护和EMI滤波电路，具备两个供电电压引脚，采用20凸点晶圆芯片级封装，封装尺寸为1.96mm×1.56mm，球间距0.4mm，可有效节省电路板空间，具备低静态功耗的特点。

商品特性

具备电平转换功能
VCCA与VCCB工作电压范围为1.1V~3.6V
在1.8V与3V之间进行电平转换时，最大传输延迟为4ns
集成EMI滤波电路与ESD保护电路
A端口ESD保护符合JESD 22标准，可承受2500V人体模型、250V机器模型、1500V充电器件模型放电
B端口符合IEC 61000-4-2标准，接触放电ESD防护可达±8kV
集成动态阻值可变的上拉电阻，输出低电平时内部上拉阻值为40kΩ，输出高电平时内部上拉阻值为4kΩ
封装体积小，可有效节省电路板空间
静态功耗低

应用领域

用于移动电话的存储卡接口电平转换
用于个人数字助理PDA的存储卡接口电平转换
用于数码相机、个人媒体播放器、摄像机、机顶盒的存储卡接口电平转换
用于微处理器与MMC卡、SD卡、记忆棒卡、SDIO外设之间的接口电平转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	60Mbps
	工作电压(VCCA)	1.1V~3.6V
	工作电压(VCCB)	1.1V~3.6V
	元件数	1
