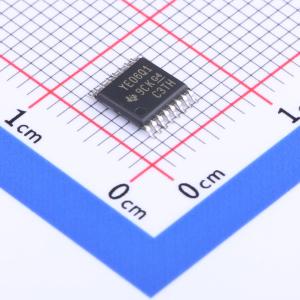

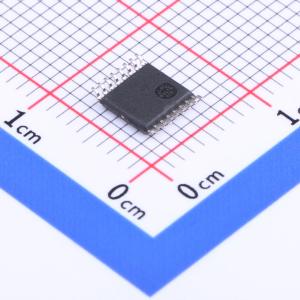

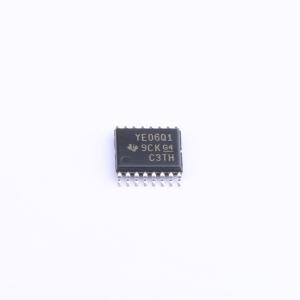

TXB0106IPWRQ1

100Mbps 6位双向电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这个6位非反向转换器使用两个独立的可配置电源轨。A端口设计用于跟踪VCCA，VCCA支持从1.2V到3.6V范围内的任一电源电压。B端口设计用于跟踪VCCB，VCCB支持从1.65V到5.5V范围内的任意电源电压。
品牌名称: TI(德州仪器)
商品型号: TXB0106IPWRQ1
商品编号: C2677468
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

这个6位非反向转换器使用两个独立的可配置电源轨。A端口设计用于跟踪VCCA，VCCA支持从1.2V到3.6V范围内的任一电源电压。B端口设计用于跟踪VCCB，VCCB支持从1.65V到5.5V范围内的任意电源电压。这使得该器件可在1.2V、1.5V、1.8V、2.5V、3.3V和5V电压节点之间任意进行通用低压双向转换。VCCA不应超过VCCB。当输出使能端(OE)输入为低电平时，所有输出都被置于高阻抗状态。 TXB0106 - Q1器件被设计成OE输入电路由VCCA供电。该器件完全适用于使用Ioff的局部掉电应用。Ioff电路会禁用输出，从而在器件掉电时防止电流回流损坏器件。为确保在上电或掉电期间均处于高阻抗状态，应将OE通过下拉电阻器接地；该电阻其的最小值取决于驱动器的拉电流能力。

商品特性

符合汽车类标准
A端口支持1.2V至3.6V电压，B端口支持1.65V至5.5V电压 (VCCA ≤ VCCB)
VCC隔离特性—如果任何一个VCC输入在接地(GND)上，所有输出在高阻抗状态
以VCCA为基准的输出使能(OE)输入电路
Ioff支持局部关断模式运行
静电放电(ESD)保护性能超过AEC - Q100规范要求
- A端口2000V人体模型，1500V充电器件模型
- B端口±10kV人体放电模型，1500V充电器件模型

应用领域

加热和冷却
远程信息处理
雷达

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	CMOS
	输出信号	CMOS
	数据速率	100Mbps
	工作电压(VCCA)	1.2V~3.6V

	属性	参数值
	工作电压(VCCB)	1.65V~5.5V
	元件数	1
	每个电路通道数	6
	输出类型	三态
	工作温度	-40℃~+85℃
	特性	自动方向检测
