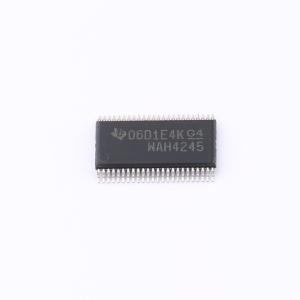

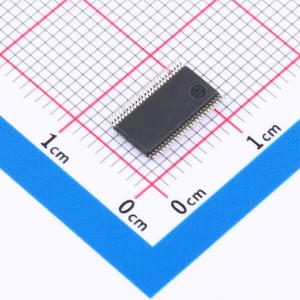

温馨提醒：图片仅供参考，商品以实物为准

SN74AVCAH164245VR

8位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVCAH164245 具有可配置电压转换的 16 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVCAH164245VR
商品编号: C2677477
商品封装: TVSOP-48
包装方式: 编带
商品毛重: 0.66克(g)

商品参数

商品概述

这是一款16位（双八路）同相总线收发器，采用两个独立可配置电源轨。A端口适配VCCA，VCCA可接受1.4V~3.6V的供电电压，B端口适配VCCB，VCCB可接受1.4V~3.6V的供电电压，可实现在1.5V、1.8V、2.5V、3.3V电压节点之间的通用低压双向转换。该器件用于数据总线之间的异步通信，可根据方向控制输入的逻辑电平选择数据传输方向，支持从A总线传输到B总线或从B总线传输到A总线，可通过输出使能输入禁用输出，实现总线有效隔离。控制引脚由VCCA供电，内置总线保持电路可将未使用或浮动的数据输入保持在有效逻辑电平；支持部分掉电模式操作，掉电时关闭输出，可防止有害电流回流；上电或掉电期间，可将输出使能通过上拉电阻接VCCA，确保器件处于高阻态；任意一个VCC输入接地时，两个端口均处于高阻态。

商品特性

属于Widebus产品系列
集成DOC电路可动态改变输出阻抗，降低噪声且不降低传输速度
动态驱动能力等效于标准输出，VCC为2.5V时IOH和IOL为±24mA
控制输入VIH/VIL电平参考VCCA电压
任意一个VCC输入接地时，两个端口均处于高阻态
输入输出耐过压，支持混合电压模式数据通信
Ioff支持部分掉电模式操作
全可配置双轨设计，每个端口可在1.4V~3.6V全供电范围内工作
数据输入带有总线保持功能，无需外接上拉/下拉电阻
闭锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能符合JESD 22规范，人体模式可达2000V，机器模式可达200V，充电器件模式可达1000V

应用领域

不同电压节点间的低压双向数据转换
数据总线间的异步通信

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.4V~3.6V
	工作电压(VCCB)	1.4V~3.6V
	元件数	2

	属性	参数值
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	输出使能高阻；断电保护
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	-
