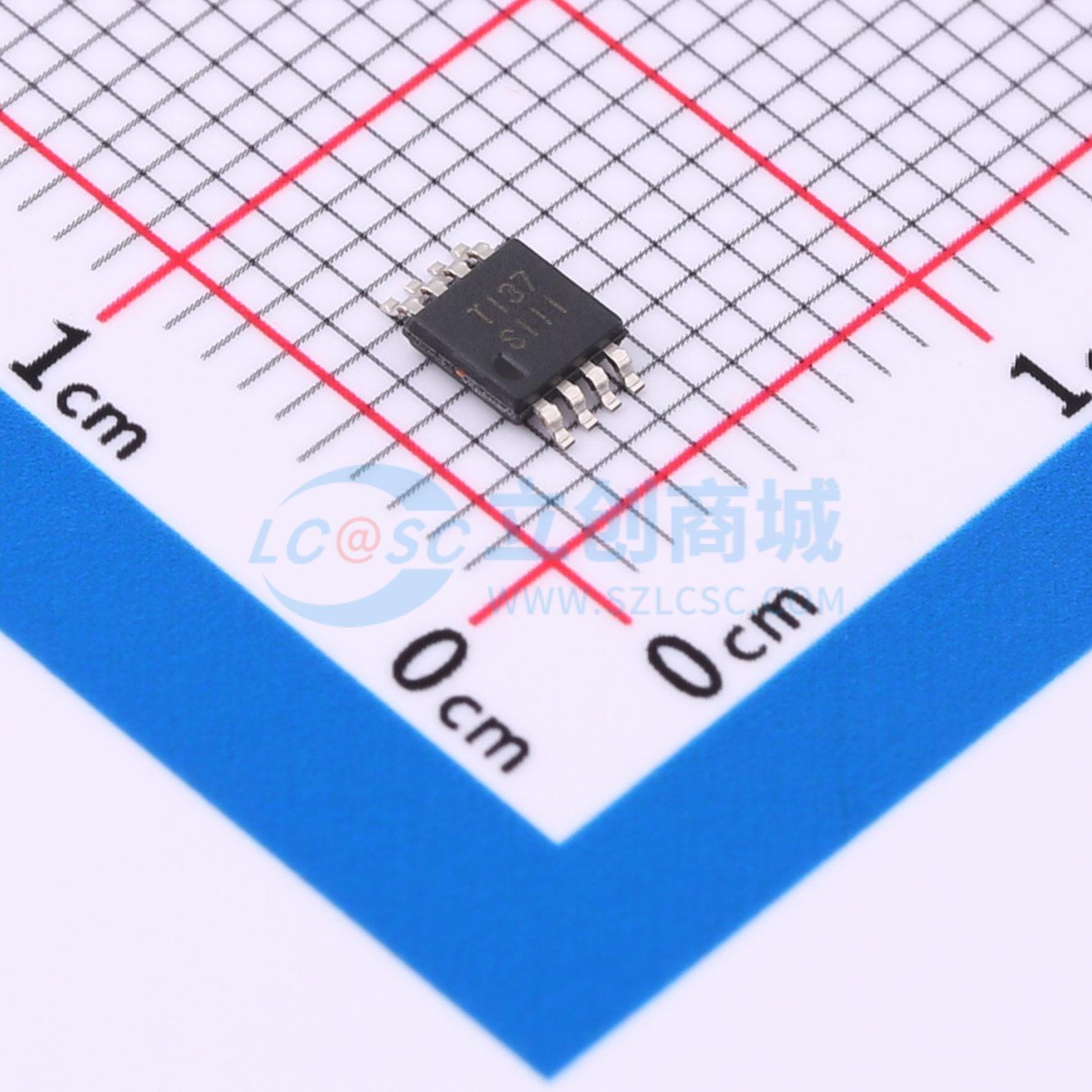

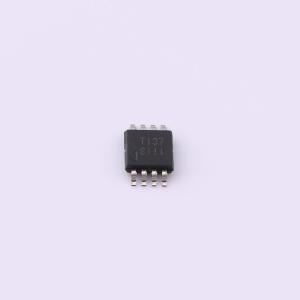

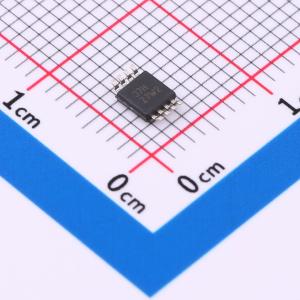

温馨提醒：图片仅供参考，商品以实物为准

SN65ELT21DGKR

1位单向电平转换器

描述: SN65ELT21 5V PECL 至 TTL 转换器
品牌名称: TI(德州仪器)
商品型号: SN65ELT21DGKR
商品编号: C2677532
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.1232克(g)

商品参数

商品概述

SN65ELT21是一款差分PECL-to-TTL转换器，仅使用+5-V电源和地工作。器件内置电路，可在输入处于开路状态或输入电压<1.3V时，维持Q输出为低逻辑电平。VBB引脚是器件的参考电压输出，当器件工作在单端模式时，未使用的输入应连接至VBB；该参考电压也可用于输入交流耦合时提供偏置，使用时需在VCC与VBB之间放置一个0.01μF的去耦电容，同时需将VBB的灌/拉电流限制在<0.5mA，不使用VBB时需将其开路。该器件内置有限的ESD保护，存储或操作过程中应将引脚短接或将器件放置在导电泡沫中，防止静电损坏MOS栅极。该器件采用行业标准SOIC-8封装，也提供可选的TSSOP-8封装。

商品特性

典型传播延迟为3ns
工作电压范围：VCC为4.2V~5.7V，GND为0V
工作环境温度范围为-40℃~85℃
24mA TTL输出
输入开路或输入电压<1.3V时可输出确定值
内置温度补偿
可直接兼容MC10ELT21、MC100ELT21

应用领域

数据与时钟的背板传输
时钟或数据的信号电平转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	PECL
	输出信号	TTL
	数据速率	-
	工作电压(VCCA)	4.2V~5.7V
	工作电压(VCCB)	4.2V~5.7V
	元件数	1

	属性	参数值
	每个电路通道数	1
	输出类型	-
	工作温度	-40℃~+85℃
	功能特性	-
	灌电流(IOL)	24mA
	拉电流(IOH)	3mA
	接口类型	-
	芯片类型	电平转换器
