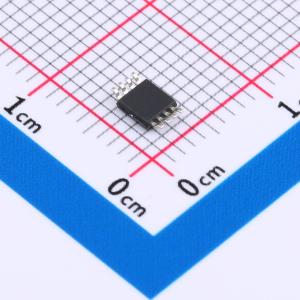

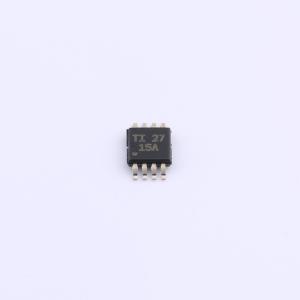

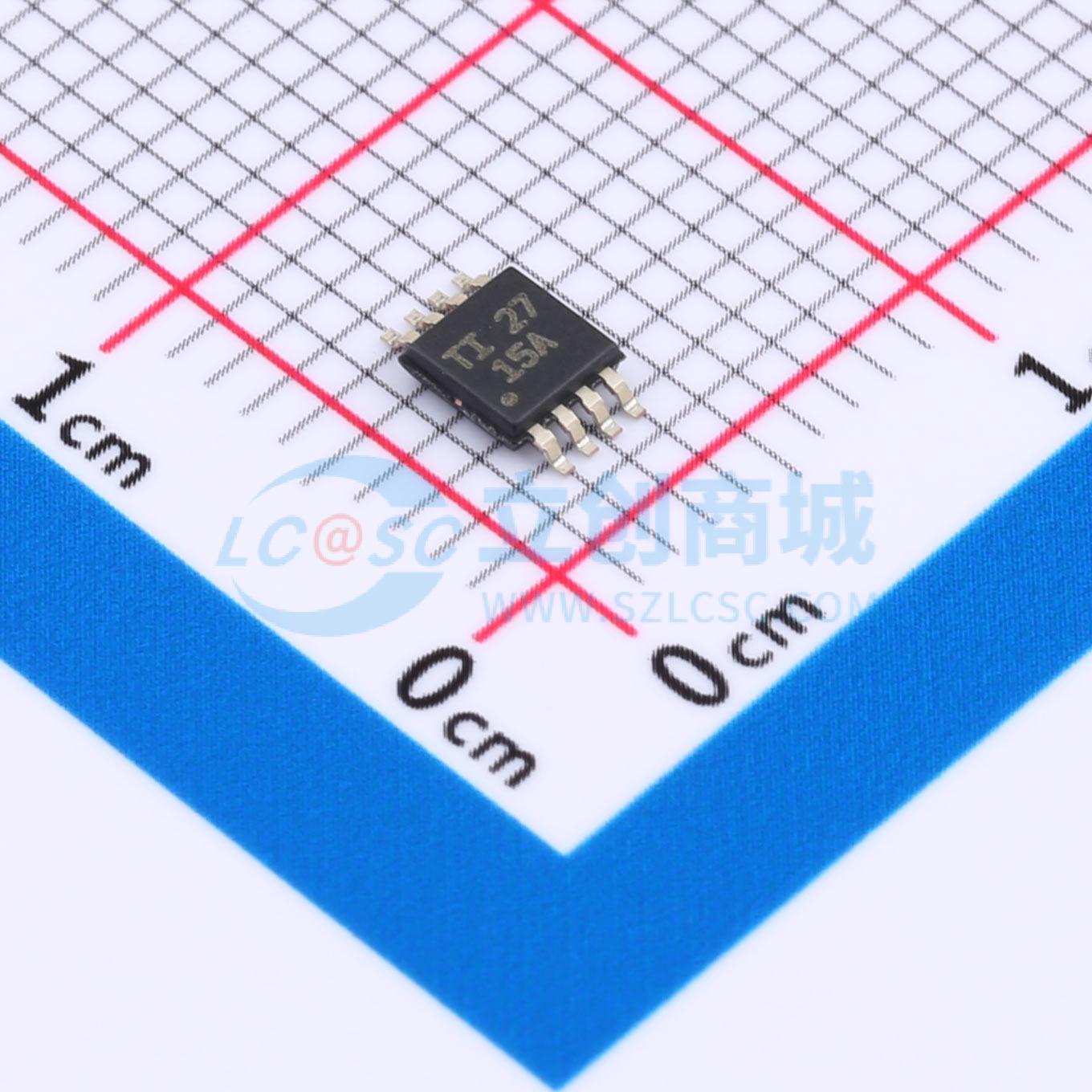

温馨提醒：图片仅供参考，商品以实物为准

TCA9801DGKR

2位双向电平转换器

描述: TCA9801 具有内部 1mA 拉电流的 2 位电平转换 400kHz I2C/SMBus 缓冲器/中继器
品牌名称: TI(德州仪器)
商品型号: TCA9801DGKR
商品编号: C2677616
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

TCA9801 是一款适用于 I²C 总线和SMBus/PMBus 系统的双通道双向缓冲器。它在低电压（低至0.8V）和较高电压（1.65V 至3.6V）之间提供双向电平转换。TCA9801 在器件B 侧具有一个内部电流源，因而B侧不需要外部上拉电阻器。该电流源还提供改进的上升时间和超低功耗。 TCA9801 能够在不使用静态电压偏移或增量偏移的情况下提供真正的缓冲（而不是pass-FET 解决方案）。这意味着TCA9801 的A 侧和B 侧上的低电平输出电压（VOL）极低（约为0.2V），有助于消除由于固定的高电平输入电压（VIH）阈值导致的通信问题。TCA9801 的另一个重要特性是没有电源定序要求或电源依赖性。A侧电源电压（VCCA）可以大于、小于或等于B侧电源电压（VCCB）。这使得系统设计人员可以灵活地使用TCA9801。 TCA9801 是由四种器件组成的产品系列中的一部分，每种器件有不同的电流源强度。

商品特性

双通道双向缓冲器
在B 侧集成了电流源，不需要外部B 侧电阻器
超低功耗
无静态电压偏移，低输出低电平电压
与 I²C 总线和SMBus 兼容
在A 侧上，工作电源电压范围为0.8V 至3.6V
在B 侧上，工作电源电压范围为1.65V 至3.6V
高电平有效中继器使能输入
A 侧断电高阻抗 I²C 总线引脚
断电反射功率保护 I²C 总线引脚
支持时钟拉伸和多主仲裁
0.5mA 至3mA 的电流源选项系列

应用领域

服务器
路由器（路由设备）
工业设备
个人计算机
功耗敏感型应用

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	400Kbps
	工作电压(VCCA)	800mV~3.6V

	属性	参数值
	工作电压(VCCB)	1.65V~3.6V
	元件数	1
	每个电路通道数	2
	输出类型	-
	工作温度	-40℃~+125℃
	特性	断电保护；电源去耦
