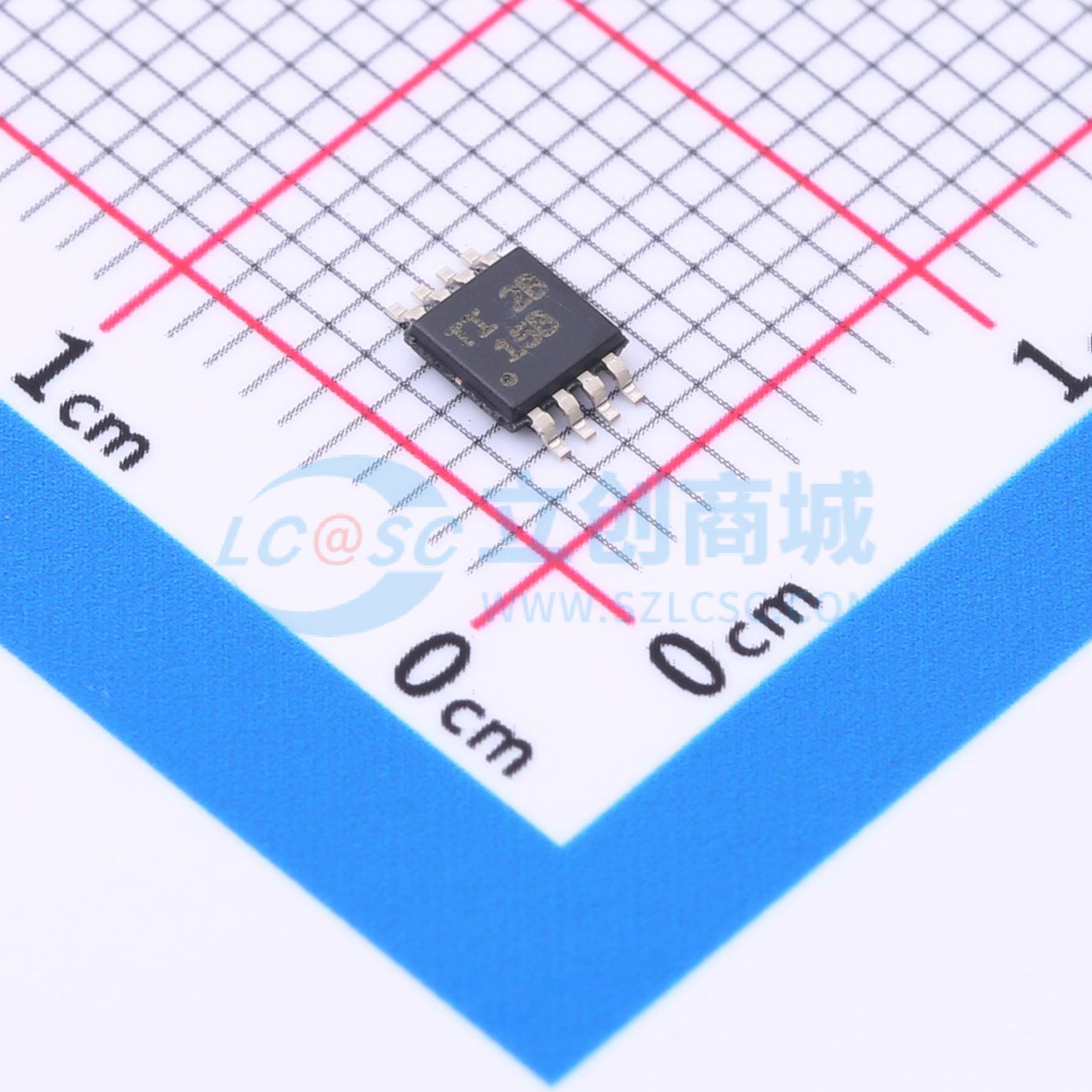

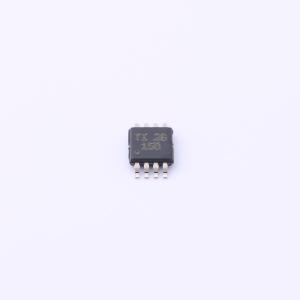

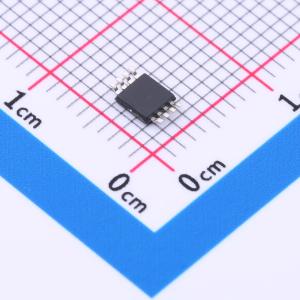

温馨提醒：图片仅供参考，商品以实物为准

TCA9800DGKT

2位双向电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TCA9800 具有内部 0.5mA 拉电流的 2 位电平转换 400kHz I2C/SMBus 缓冲器/中继器
品牌名称: TI(德州仪器)
商品型号: TCA9800DGKT
商品编号: C2677621
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

TCA9800 是一款适用于 I²C 总线和 SMBus/PMBus 系统的双通道双向缓冲器。它在低电压（低至 0.8V）和较高电压（1.65V 至 3.6V）之间提供双向电平转换。TCA9800 在器件 B 侧具有一个内部电流源，因而 B 侧不需要外部上拉电阻器。该电流源还提供改进的上升时间和超低功耗。 TCA9800 能够在不使用静态电压偏移或增量偏移的情况下提供真正的缓冲（而不是 pass - FET 解决方案）。这意味着 TCA9800 的 A 侧和 B 侧上的 VOL 极低（约为 0.2V），有助于消除由于固定的 VIL 阈值导致的通信问题。TCA9800 的另一个重要特性是没有电源定序要求或电源依赖性。VCCA 可以大于、小于或等于 VCCB。这使得系统设计人员可以灵活地使用 TCA9800。 TCA9800 是由四种器件组成的产品系列中的一部分，每种器件有不同的电流源强度。

商品特性

双通道双向缓冲器
在B 侧集成了电流源，不需要外部B 侧电阻器
超低功耗
无静态电压偏移，低 VOL
与 I²C 总线和SMBus 兼容
在A 侧上，工作电源电压范围为0.8V 至3.6V
在B 侧上，工作电源电压范围为1.65V 至3.6V
高电平有效中继器使能输入
A 侧断电高阻抗 I²C 总线引脚
断电反射功率保护 I²C 总线引脚
支持时钟拉伸和多主仲裁
0.5mA 至3mA 的电流源选项系列

应用领域

服务器
路由器（路由设备）
工业设备
个人计算机
功耗敏感型应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	800mV~3.6V

	属性	参数值
	工作电压(VCCB)	1.65V~3.6V
	元件数	1
	每个电路通道数	2
	输出类型	-
	工作温度	-40℃~+125℃
	特性	断电保护
