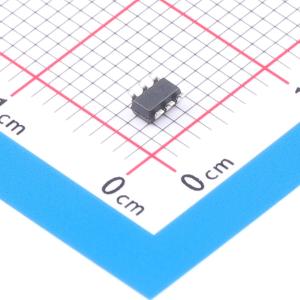

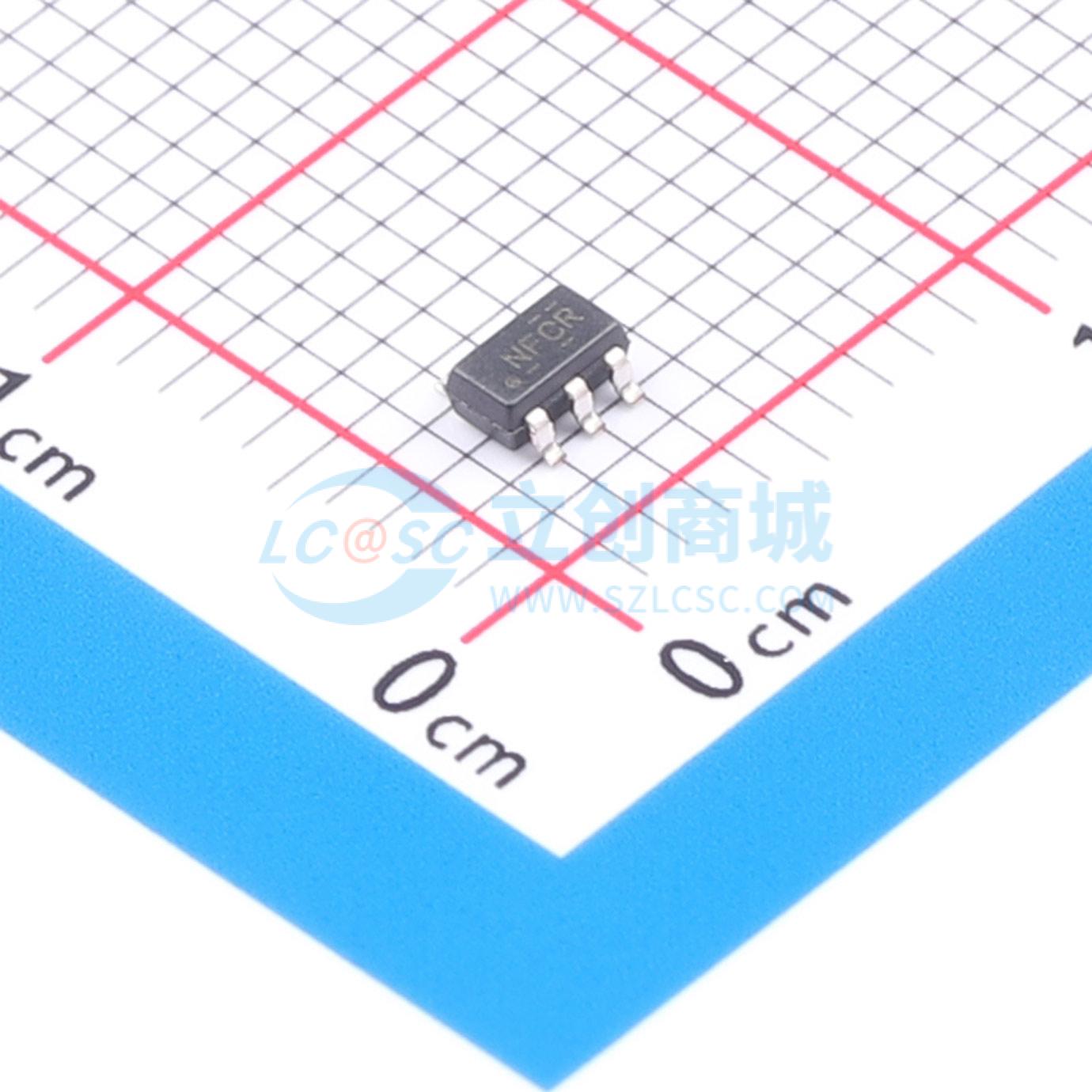

TXB0101DBVT

100Mbps 1位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TXB0101DBVT
商品编号: C2677627
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.044681克(g)

商品参数

	属性	参数值
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器

商品概述

这是一款1位同相双向电平转换电压转换器，具备自动方向检测与±15kV ESD保护功能，采用两个独立可配置供电轨。A端口跟踪VCCA工作，VCCA支持的供电电压范围为1.2V~3.6V；B端口跟踪VCCB工作，VCCB支持的供电电压范围为1.65V~5.5V，要求VCCA不超过VCCB，可实现1.2V、1.5V、1.8V、2.5V、3.3V、5V各电压节点之间的通用低压双向转换。当输出使能OE输入为低电平时，所有输出进入高阻态。该器件支持部分掉电应用，Ioff电路可禁用输出，避免器件断电后有害的反向电流流过器件造成损坏；为保证上下电过程中处于高阻态，需将OE通过下拉电阻接地，电阻最小值由驱动器的拉电流能力决定；NanoFree封装技术采用裸片作为封装。

商品特性

提供多种封装类型可供选择，包含6引脚SOT-23、6引脚SC70、6引脚SOT、6球DSBGA封装
A端口供电范围1.2V~3.6V，B端口供电范围1.65V~5.5V，满足VCCA ≤ VCCB
具备VCC隔离特性，任意VCC输入接地时，所有输出均处于高阻态
OE输入电路以VCCA为参考设计
功耗低，最大静态电流Icc为5μA
Ioff特性支持部分掉电模式运行
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准
A端口ESD防护等级：人体模型2000V、机器模型250V、充电器件模型1500V
B端口ESD防护等级：人体模型15kV、机器模型250V、充电器件模型1500V
若需要使用上拉或下拉电阻，推荐阻值不低于50kΩ，50kΩ为安全推荐值

应用领域

手持设备
智能手机
平板电脑
台式个人电脑

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	100Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.65V~5.5V
	元件数	1
