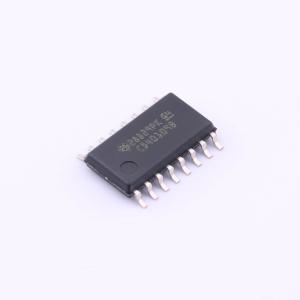

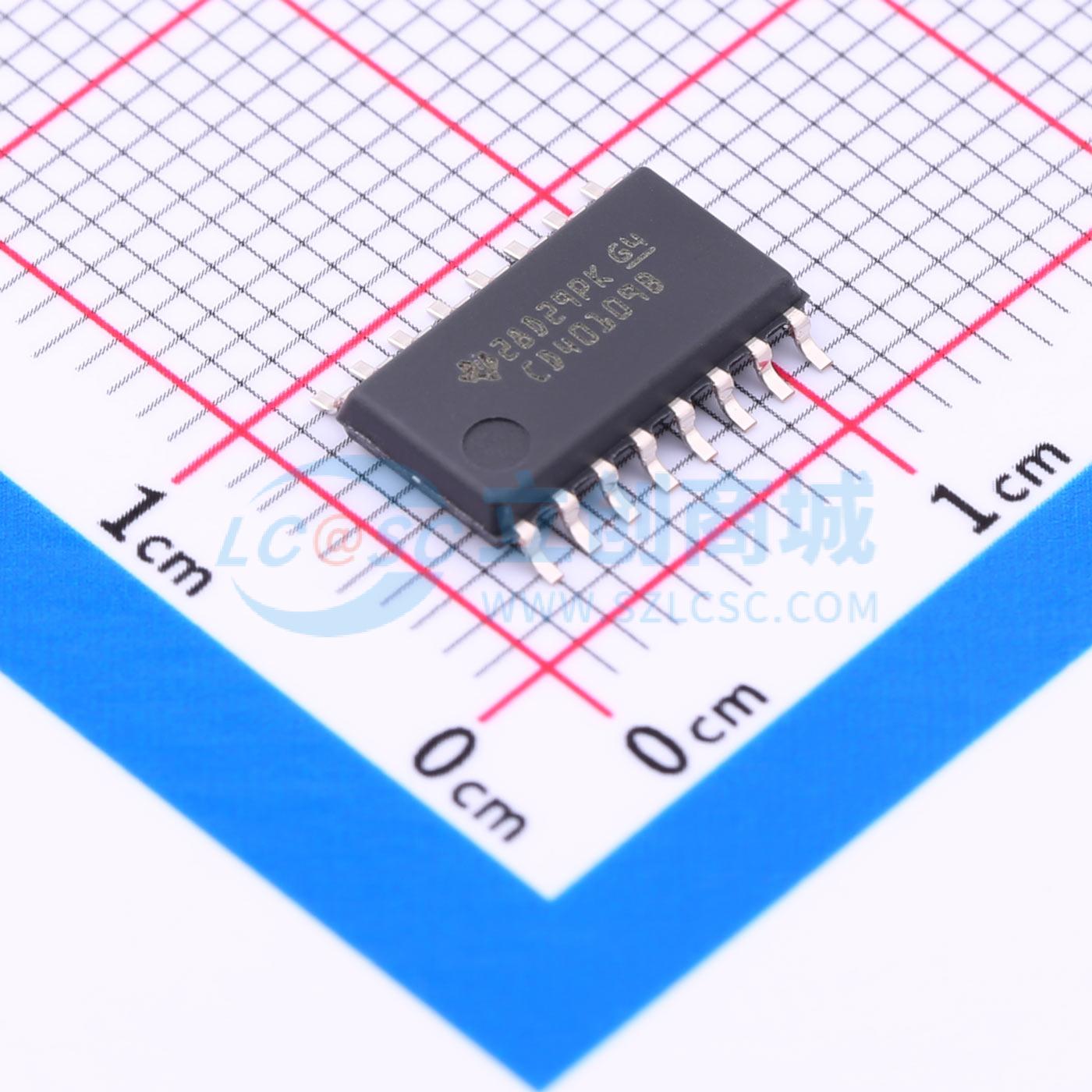

CD40109BNSR
1位单向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD40109B CMOS 四通道低压转高压电平转换器(20V 额定电压)
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD40109BNSR
- 商品编号
- C2677639
- 商品封装
- SO-16-208mil
- 包装方式
- 编带
- 商品毛重
- 1.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | CMOS | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 3V~18V | |
| 工作电压(VCCB) | 3V~18V | |
| 元件数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 1 | |
| 输出类型 | 三态 | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
这是一款CMOS工艺四通道低到高电压电平转换器,属于高压类型,额定电压20V。CD40109包含四个低到高电压电平转换电路。每个电路可将逻辑1为VCC、逻辑0为VSS的低压数字逻辑输入信号(A、B、C、D)转换为逻辑1为VDD、逻辑0为VSS的更高电压输出信号(E、F、G、H)。与其他低到高电平转换电路不同,CD40109不需要在施加低压电源(VCC)或输入信号之前先接通高压电源(VDD),对VDD、VCC或输入信号的施加顺序没有限制。此外,除一种特殊情况外,只要输入信号摆幅处于VSS到至少0.7VCC之间,在器件最大额定值范围内,对电源电压或输入信号的相对大小没有限制:VCC可以高于VDD,输入信号可以高于VCC和VDD。当工作在VCC>VDD模式时,CD40109可作为高到低电平转换器工作。CD40109具备独立三态输出功能,任意一个独立使能的三态输出控制端为低电平时,对应输出进入高阻抗态。CD40109B系列产品提供多种封装可选:16引脚陶瓷双列直插封装(后缀F3A)、16引脚塑料双列直插封装(后缀E)、16引脚小外形封装(后缀NSR)、16引脚薄型收缩小外形封装(后缀PW和PWR)。
商品特性
- 不受电源上电顺序限制,VCC可高于VDD,输入信号可高于VCC和VDD
- 具备升压和降压电平转换能力
- 带独立使能控制的三态输出
- 标准化对称输出特性
- 100%在20V条件下完成静态电流测试
- 提供5V、10V、15V参数额定值
- 符合JEDEC Tentative Standard No.13B《B系列CMOS器件描述规范》的所有要求
应用领域
- 带三态输出的高低电平转换,用于单向或双向总线
- 隔离使用独立电源的逻辑子系统,免于受电源上电顺序、电源掉电和电源稳压因素影响
