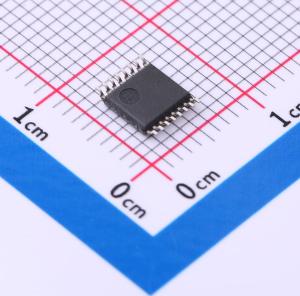

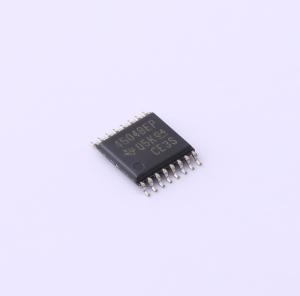

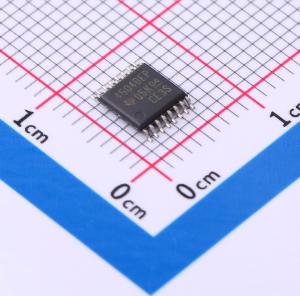

温馨提醒：图片仅供参考，商品以实物为准
CD4504BMPWREP
6位单向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4504B-EP 用于 TTL 到 CMOS 或 CMOS 到 CMOS 操作的 CMOS 六路电压电平转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4504BMPWREP
- 商品编号
- C2677617
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | TTL；CMOS | |
| 输出信号 | CMOS | |
| 数据速率 | - | |
| 工作电压(VCCA) | 5V~15V | |
| 工作电压(VCCB) | 5V~15V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 6 | |
| 输出类型 | - | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
CD4504B是CMOS六电压电平转换器，包含六个转换电路，可将输入信号从VCC逻辑电平转换为VDD逻辑电平。当SELECT输入处于VCC高逻辑电平时，可实现TTL信号到CMOS逻辑电平的转换；当SELECT输入处于低逻辑电平时，可实现不同CMOS电平之间的信号转换。所有输入都由CMOS保护网络提供保护。
商品特性
- 无需考虑电源供电顺序，VCC可高于VDD，输入信号可同时高于VCC和VDD
- 支持双向电平转换能力
- 输入阈值可调整，兼容CMOS或TTL
- 输出特性标准化，特性对称
- 在20V电压下完成全静态电流测试
- 18V电压全工作温度范围内最大输入电流为1μA；25℃、18V条件下最大输入电流为100nA
- 拥有5V、10V、15V参数额定值
- 满足JEDEC标准关于B系列CMOS器件描述的所有要求
- 可提供-55℃~125℃温度范围的产品
- 产品生命周期长，可提前发布产品变更通知，产品可追溯
应用领域
- 用于TTL到CMOS的电平转换，也可用于不同CMOS电平之间的转换
- 适用于医疗领域
