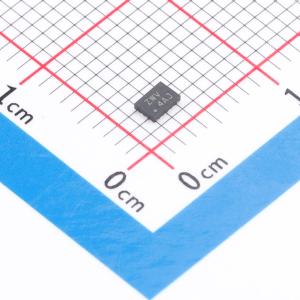

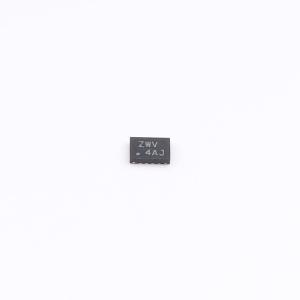

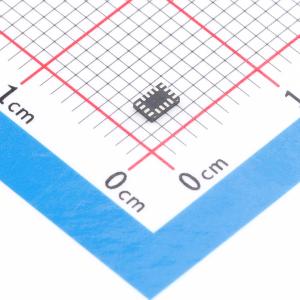

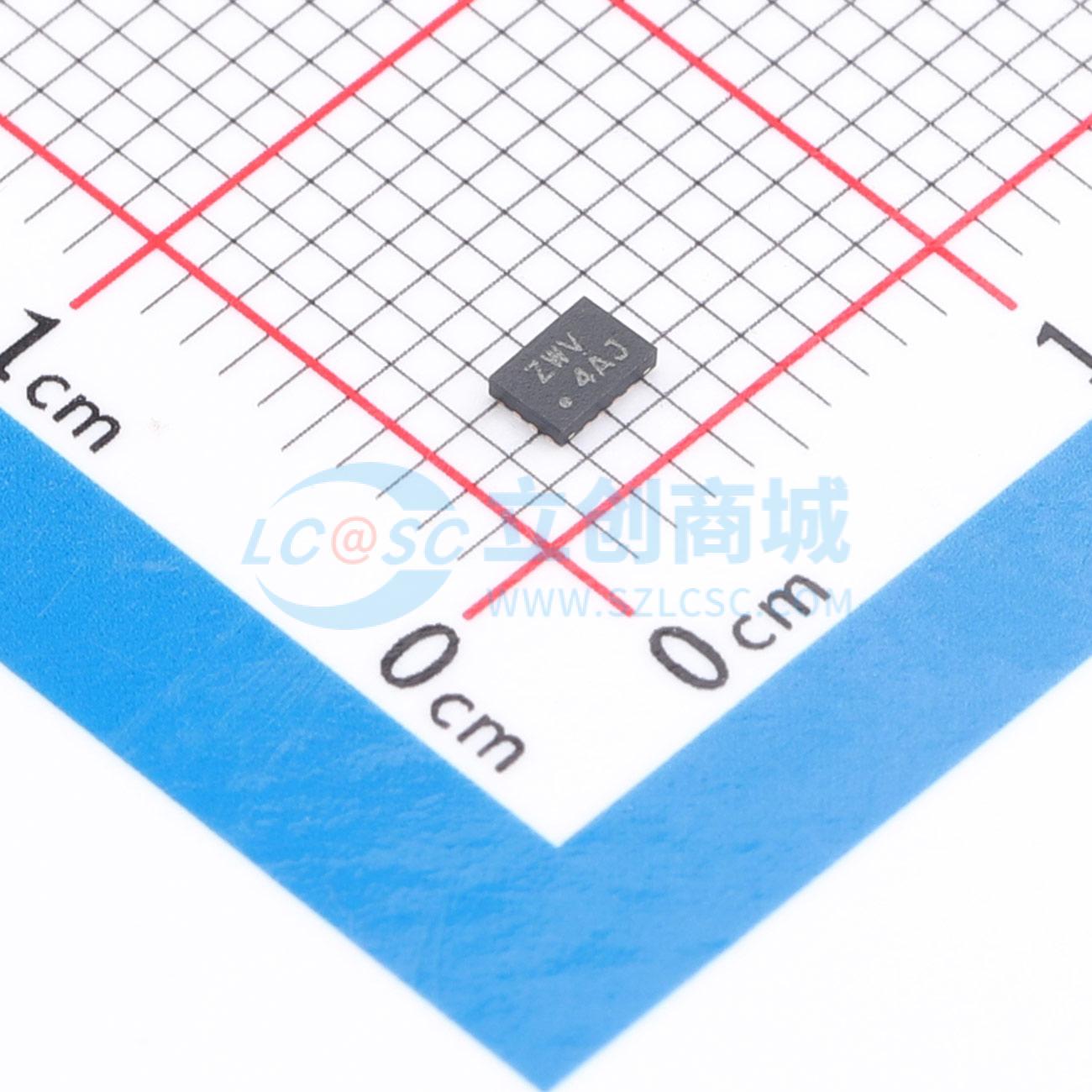

温馨提醒：图片仅供参考，商品以实物为准

74AVCH4T245RSVR-NT

具有可配置电平转换、电压转换和三态输出功能的4位双电源总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVCH4T245 具有可配置电压转换和三态输出的 4 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: 74AVCH4T245RSVR-NT
商品编号: C2677566
商品封装: UQFN-16(2.6x1.8)
包装方式: 编带
商品毛重: 0.069779克(g)

商品参数

商品概述

SN74AVCH4T245是4位非反相双电源总线收发器，带有可配置电平转换、电压转换和三态输出。该器件采用两个独立的可配置电源轨，A端口适配VCCA，VCCA可接受1.2V到3.6V的任意电源电压；B端口适配VCCB，VCCB可接受1.2V到3.6V的任意电源电压。该器件针对VCCA/VCCB设置为1.4V到3.6V的场景优化，可在VCCA/VCCB低至1.2V时正常工作，可在1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点间实现通用低压双向转换。该器件专为两条数据总线之间的异步通信设计，方向控制输入和输出使能输入的逻辑电平可激活B端口输出、A端口输出或将两个输出端口都置于高阻抗模式；B端口输出激活时，数据从A总线传输至B总线，A端口输出激活时，数据从B总线传输至A总线；A、B端口的输入电路始终处于激活状态，需要施加逻辑高电平或逻辑低电平，避免产生额外电流。器件的控制引脚由VCCA供电，该器件完全支持部分掉电应用，掉电时电路禁用输出，可防止损坏性电流回流通过器件。该器件具备VCC隔离特性，若任一VCC输入接地，两个端口都将处于高阻抗状态，上电侧的总线保持电路始终保持激活状态；有源总线保持电路可将未使用或未驱动的数据输入保持在有效逻辑状态。为确保器件在上电或掉电过程中保持高阻抗状态，需要将OE通过上拉电阻接至VCC，电阻最小值由驱动器的灌电流能力决定。

商品特性

控制输入的VIH/VIL电平参考VCCA电压
采用全可配置双轨设计，每个端口可在完整1.2V~3.6V电源范围工作
输入输出端口耐压可达4.6V
Ioff支持部分掉电模式工作
数据输入带有总线保持功能，无需外部上拉/下拉电阻
不同电压转换场景对应不同最高传输速率：1.8V至3.3V转换为380Mbps，低于1.8V至3.3V转换为200Mbps，转换至2.5V或1.8V为200Mbps，转换至1.5V为150Mbps，转换至1.2V为100Mbps
闭锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能符合JESD 22规范，人体模型可达8000V，机器模型可达200V，带电器件模型可达1000V

应用领域

个人电子领域
工业领域
企业领域
电信领域

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.2V~3.6V
	元件数	4
	每个元件位数	1
	通道类型	双向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	74AVCH
	工作温度	-40℃~+85℃
	静态电流(Iq)	16uA
	功能特性	掉电隔离；输出使能；总线保持；电平转换
