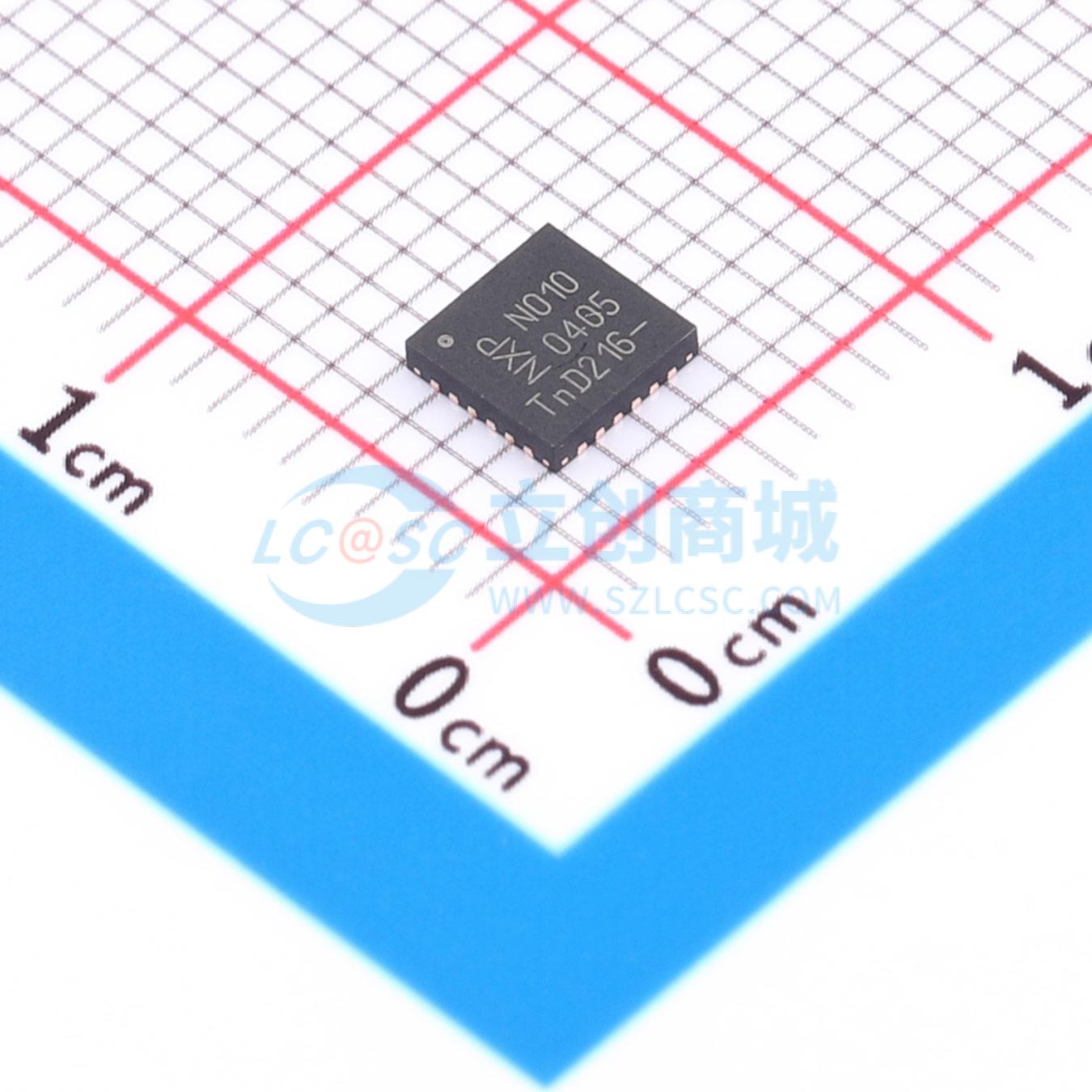

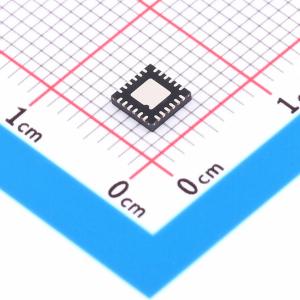

温馨提醒：图片仅供参考，商品以实物为准
NVT2010BS,115
双向电平转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NVT2008/NVT2010 是双向电压电平转换器，工作电压范围为 1.0 V 至 3.6 V（Vref(A)）以及 1.8 V 至 5.5 V（Vref(B)），可在 1.0 V 至 5 V 之间实现双向电压转换，在开漏或推挽应用中无需方向引脚。提供 8 位至 10 位的位宽用于电平转换应用，对于电容为 50 pF 且上拉电阻为 197 Ω 的开漏系统，传输速度 <33 MHz。当 An 或 Bn 端口为低电平时，钳位处于导通状态，An 和 Bn 端口之间存在低电阻连接
- 品牌名称
- NXP(恩智浦)
- 商品型号
- NVT2010BS,115
- 商品编号
- C2677602
- 商品封装
- HVQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 33Mbps | |
| 工作电压(VCCA) | 1V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | 1.8V~5.5V | |
| 元件数 | 1 | |
| 输出类型 | 开漏；推挽式 | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 自动方向检测 |
应用领域
- 用于不同接口电压的设备或系统之间的电平转换应用
- 适用于开漏驱动器连接到数据 I/O 的应用
- 适用于推挽驱动器连接到数据 I/O 的应用
- 用于两个名义上处于相同电位但实际电压可能不同的电源域之间的电平转换，例如一个 3.3V 系统中，其中一个电源域可能为 3.0V，另一个为 3.6V，或者一个电源域出现故障而另一个仍在运行的情况
