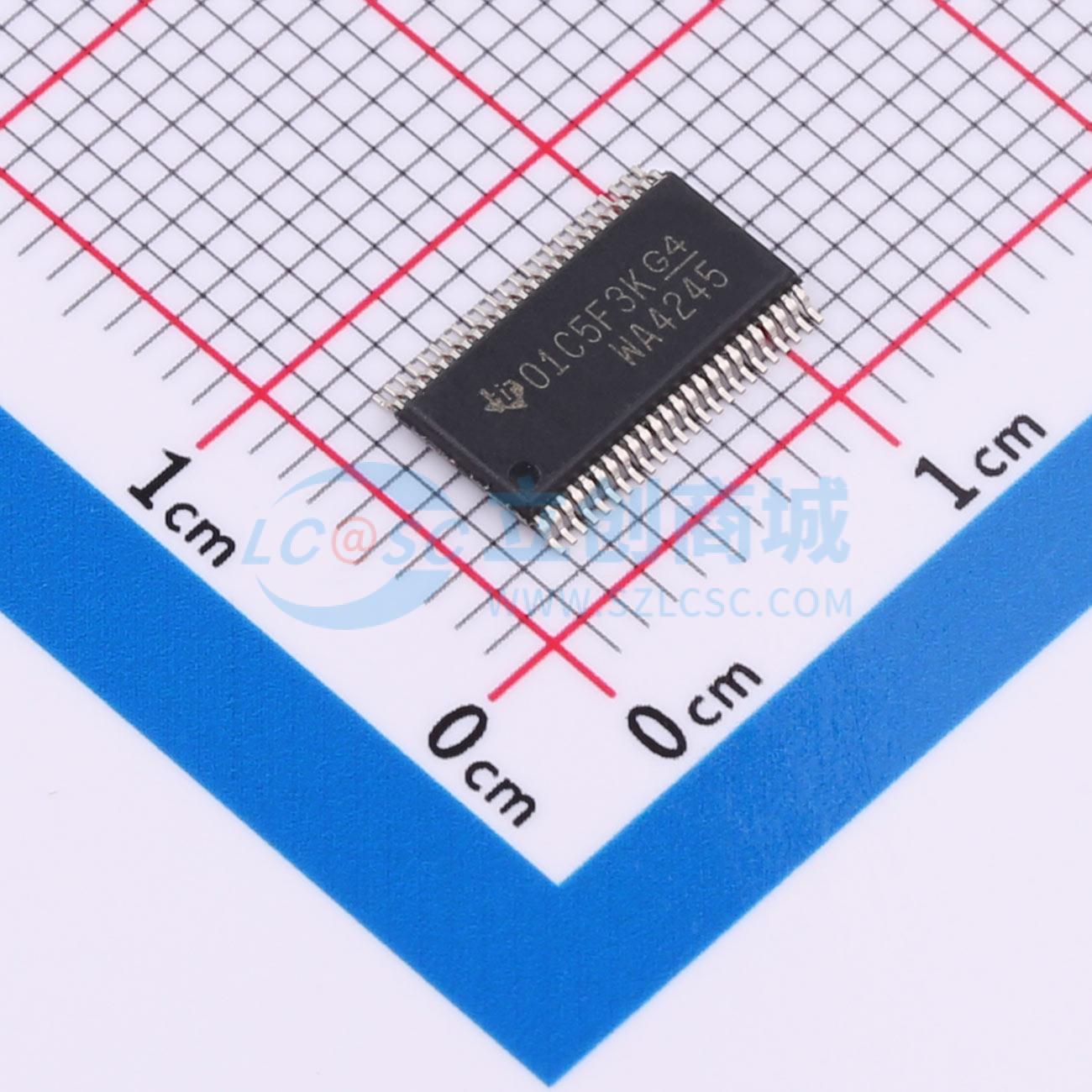

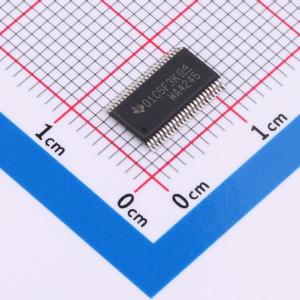

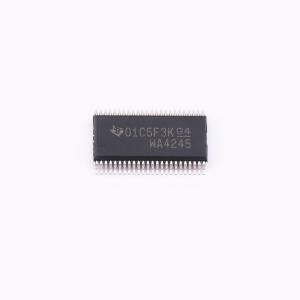

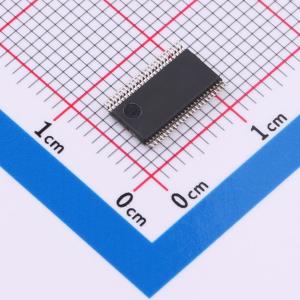

SN74AVCA164245VR

8位双向电平转换器

描述: SN74AVCA164245 具有可配置电压转换和三态输出的 16 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVCA164245VR
商品编号: C2677479
商品封装: TVSOP-48
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

商品概述

这是一款16位双八进制同相总线收发器，采用两个独立可配置电源轨，A端口适配VCCA电源，VCCA支持1.4V~3.6V电源电压，B端口适配VCCB电源，VCCB支持1.4V~3.6V电源电压，可在1.5V、1.8V、2.5V、3.3V任意电压节点间实现通用低压双向转换，设计用于数据总线之间的异步通信，可根据方向控制输入的逻辑电平选择数据传输方向，支持从A总线传输数据到B总线，或从B总线传输数据到A总线，可通过输出使能输入禁用输出，实现总线有效隔离，控制引脚由VCCA供电；为保证上电或掉电过程中处于高阻抗状态，OE需通过上拉电阻接VCCA，电阻最小值由驱动器的灌电流能力确定；器件支持部分掉电应用，掉电时Ioff电路禁用输出，可避免电流回流损坏器件，任意一个VCC输入接地时，两个端口都处于高阻态，型号为SN74AVCA164245。

商品特性

集成DOC电路，可动态改变输出阻抗，降低噪声且不损失速度
2.5V VCC供电下，输出高低电平电流IOH和IOL为±24mA，动态驱动能力与标准输出相当
控制输入VIH/VIL电平以VCCA电压为参考
任意一个VCC输入接地时，两个端口均处于高阻态
输入输出耐过压，支持混合电压模式数据通信
Ioff支持部分掉电模式工作
采用全可配置双轨设计，每个端口均可在1.4V~3.6V全电源范围工作
闩锁性能超过100mA，符合JESD 78 II类规范
ESD保护性能符合JESD 22标准，可耐受2000V人体模型放电、200V机器模型放电、1000V带电器件模型放电
所有未使用的数据输入必须固定在VCCI或GND，才可保证器件正常工作

应用领域

不同电压节点间的低压双向电平转换
数据总线间的异步通信

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.4V~3.6V
	工作电压(VCCB)	1.4V~3.6V
	元件数	2

	属性	参数值
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	输出使能高阻；断电保护
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
