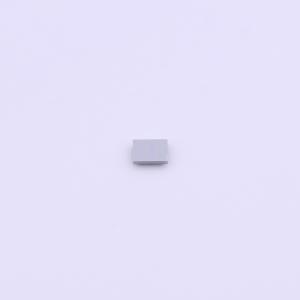

LSF0204DYZPR

LSF 系列包含双向电压电平转换器，该转换器可在 0.8V 至 4.5V (Vref_A) 和 1.8V 至 5.5V (Vref_B) 电压范围内运行。该范围支持在 0.8V 和 5.0V 之间进行双向电压转换，无需在漏极开路或推挽应用中使用方向端子。对于采用 15pF 电容器和 165Ω 上拉电阻器的漏极开路系统，LSF 系列支持传输速度大于 100MHz 的电平转换应用。 当 An 或 Bn 端口为低电平时，此开关处于接通状态，而且 An 和 Bn 端口之间存在低电阻连接。开关的低 R_on 可实现具有超小传播延迟和信号失真的连接。A 端或 B 端的电压将限制为 Vref_A，且可上拉至 Vref_A 到 5V 之间的任何电压水平。利用此功能，可在无需方向控制的情况下，在用户选择的较高和较低电压之间实现无缝转换。 每个通道的电源电压 (V_pu#) 可以用上拉电阻器单独进行设置。例如，CH1 可用于上行转换模式 (1.2V↔3.3V) ，CH2 可用于下行转换模式 (2.5V↔1.8V) 。 当 EN 为高电平时，转换器开关打开，并且 An I/O 分别连接至 Bn I/O，从而实现端口间的双向数据流。当 EN 为低电平时，转换器开关关闭，端口之间呈高阻抗状态。EN 输入电路被设计成由 Vref_A 供电。EN 必须为低电平，从而确保上电或断电期间的高阻抗状态。

• 无需方向端子即可提供双向电压转换
• 在电容负载不超过 30pF 的情况下，支持最高 100MHz 的上行转换和大于 100MHz 的下行转换，在 50pF 电容负载下支持最高 40MHz 的上行/下行转换
• 支持 Ioff、局部断电模式
• 低待机电流
• 支持 TTL 的 5V 耐受
• 端口低 R_on 可实现较少的信号失真
• 实现 EN = 低电平的高阻抗 I/O 端子
• 采用直通引脚排列来简化 PCB 布线
• 闩锁性能超过 100mA，符合 JESD17 规范
• -40℃ 至 125℃ 工作温度范围
• ESD 性能测试符合 JESD 22 标准
  • 2000V 人体放电模型（A114-B，II 类）
  • 200V 机器放电模型 (A115-A)
  • 1000V 充电器件模型 (C101)

• GPIO、MDIO、PMBus、SMBus、SDIO、UART、I2C 和电信基础设施中的其他接口
• 工业类
• 汽车类
• 个人计算
