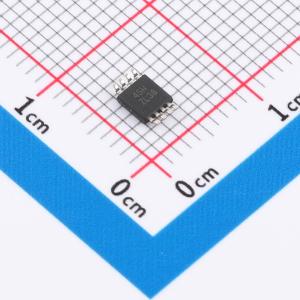

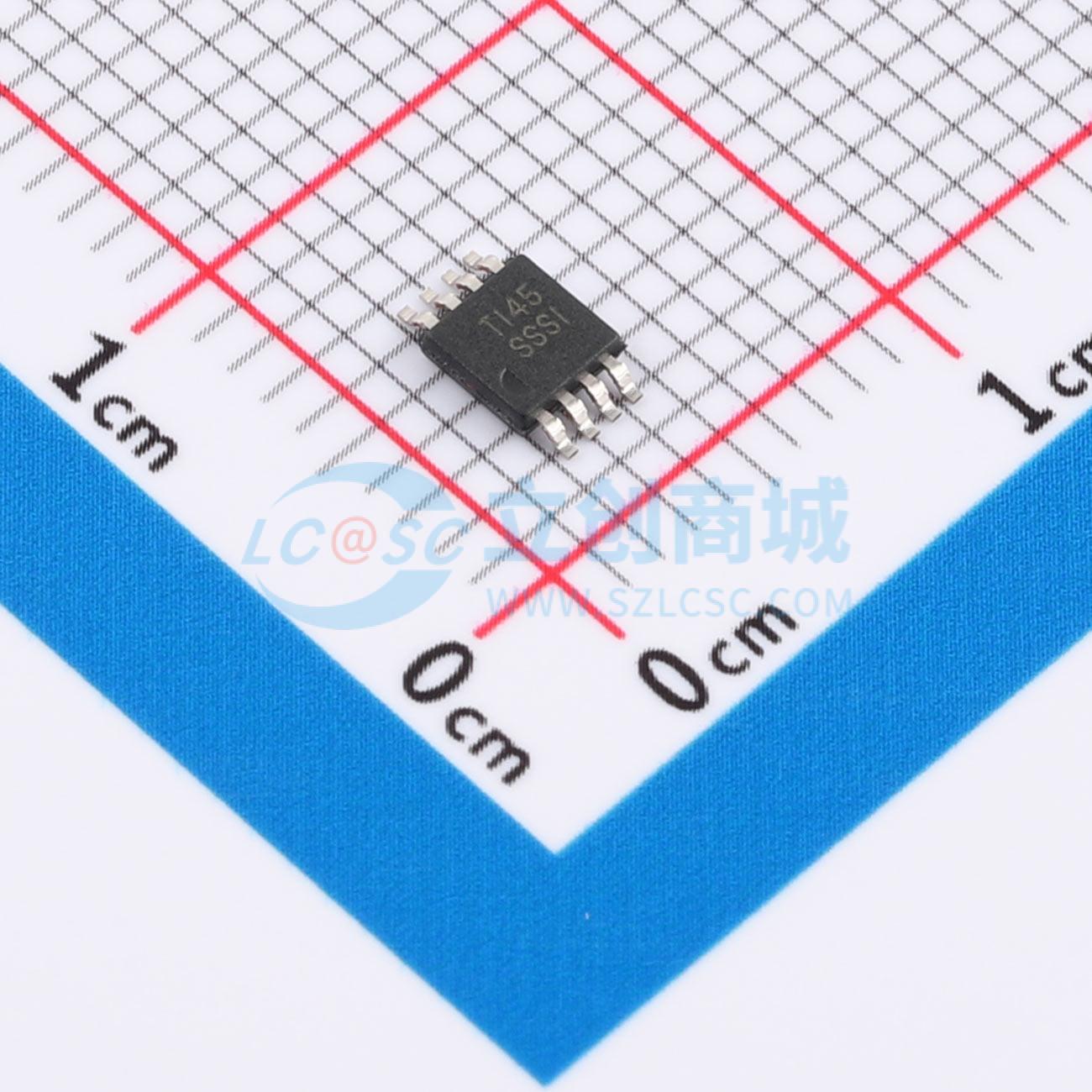

SN65EPT21DGKR

1位单向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65EPT21 3.3V ECL 差分接收器
品牌名称: TI(德州仪器)
商品型号: SN65EPT21DGKR
商品编号: C2677505
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

SN65EPT21是一款差分PECL/LVDS转TTL转换器，仅依靠3.3V电源和地工作，器件内置电路可在输入开路时将输入电位维持在Vcc/2。VBB引脚是器件的参考电压输出，当器件工作在单端模式时，未使用的输入应接至VBB；交流耦合输入时，该参考电压也可用于输入偏置。使用VBB时，需在VCC和VBB之间连接一个0.01μF的去耦电容，同时需将VBB的灌/拉电流限制在小于0.5mA；不使用VBB时，将该引脚悬空即可。该器件采用行业标准SOIC-8封装，同时提供可选的TSSOP-8封装。

商品特性

传播延迟为1ns
最大工作频率大于300MHz
工作电源电压范围VCC为3.0V~3.6V，GND为0V
工作环境温度范围为-40℃~85℃
TTL输出电流为24mA
内置温度补偿
与MC10EPT21、MC100EPT21直接兼容
输入开路时可自动维持输入电位
提供参考电压输出引脚，支持单端工作模式

应用领域

背板的数据与时钟传输
时钟或数据的信令电平转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	LVDS；PECL
	输出信号	TTL
	数据速率	300Mbps
	工作电压(VCCA)	3V~3.6V
	工作电压(VCCB)	3V~3.6V
	元件数	1

	属性	参数值
	每个电路通道数	1
	输出类型	-
	工作温度	-40℃~+85℃
	功能特性	集成上拉电阻
	灌电流(IOL)	24mA
	拉电流(IOH)	3mA
	接口类型	-
	芯片类型	电平转换器
