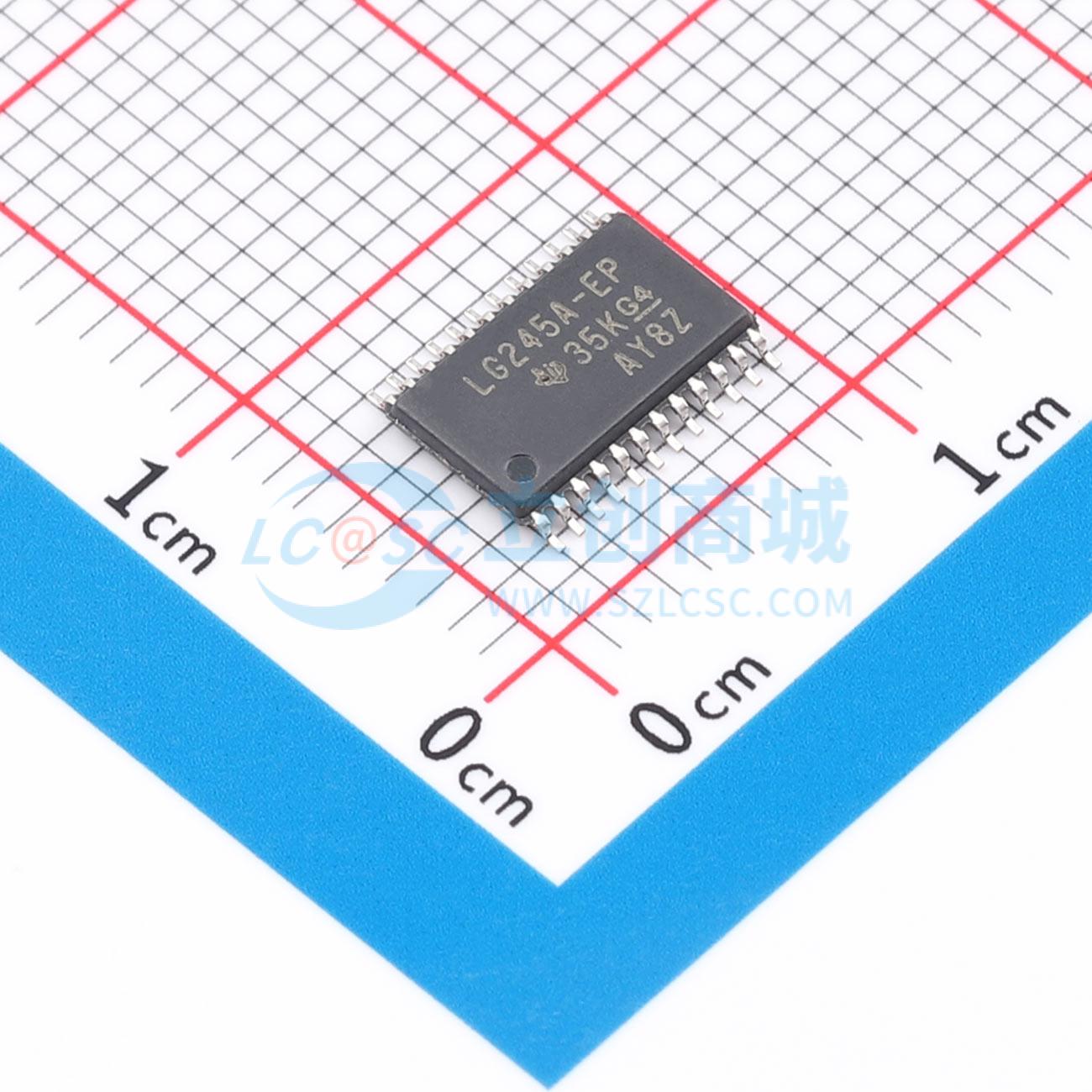

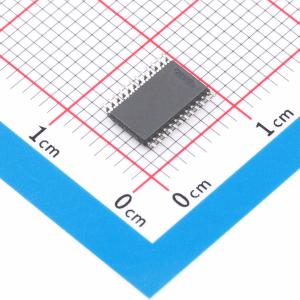

温馨提醒：图片仅供参考，商品以实物为准

CLVCC4245AMPWREP

8位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVCC4245A-EP 增强型产品，具有可配置输出电压和三态输出的八路双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: CLVCC4245AMPWREP
商品编号: C2677494
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

SN74LVCC4245A是一款8位同相总线收发器，采用两个独立的电源轨设计，A端口适配5V电源电平，可配置B端口可适配3V至5V电压，支持3.3V到5V环境之间的双向电平转换，专为数据总线之间的异步通信设计。器件可根据方向控制输入端的逻辑电平，选择将数据从A总线传输至B总线，或是从B总线传输至A总线，可通过输出使能输入禁用器件，实现总线隔离，控制电路由VCCA供电。

商品特性

可控基线，单个组装站点，单个测试站点，单个生产站点
工作温度范围为-55℃至125℃
提供增强的DMS支持
提供增强的产品变更通知
支持双向电压转换
A端口电源电压范围为4.5V至5.5V，B端口电源电压范围为2.7V至5.5V
控制输入VIH/VIL电平以VCCA电压为参考
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
按照JEDEC和行业标准进行合格认证，可保证扩展温度范围内的可靠运行
所有未使用的输入必须接至对应的VCC或GND，以保证器件正常运行

应用领域

混合电压信号设计
数据总线异步通信
不同电压电平系统间的双向信号转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	4.5V~5.5V
	工作电压(VCCB)	2.7V~5.5V
	元件数	1

	属性	参数值
	每个电路通道数	8
	输出类型	三态
	工作温度	-55℃~+125℃
	功能特性	输出使能高阻
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	接口类型	-
	芯片类型	电平转换器
