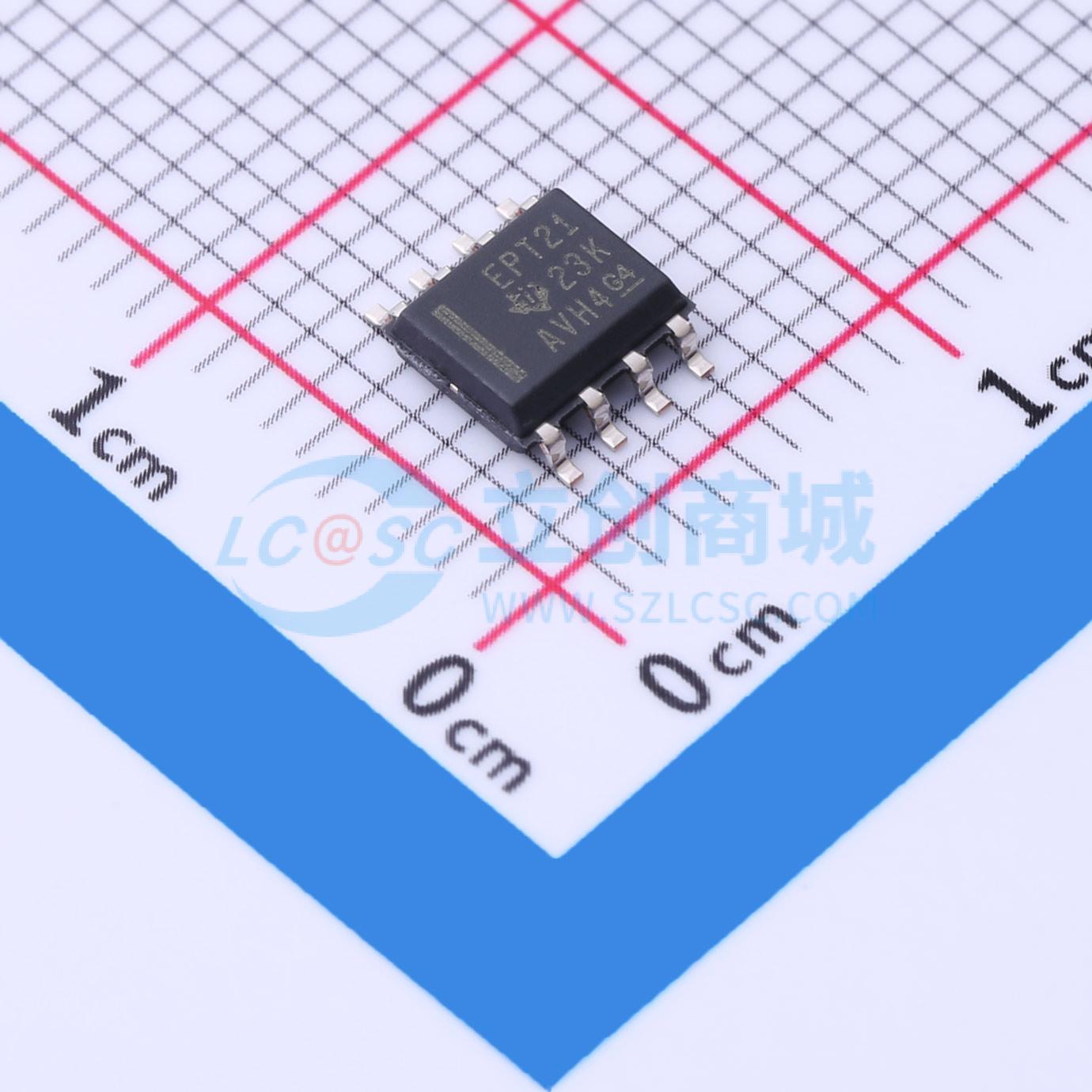

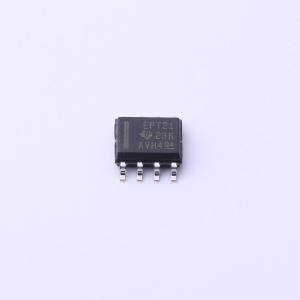

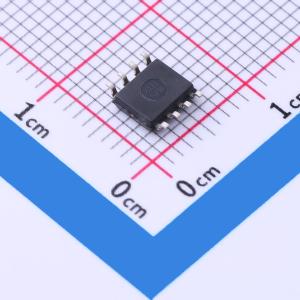

SN65EPT21DR
1位单向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65EPT21 3.3V ECL 差分接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65EPT21DR
- 商品编号
- C2677478
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | LVDS；PECL | |
| 输出信号 | TTL | |
| 数据速率 | - | |
| 工作电压(VCCA) | 3V~3.6V | |
| 工作电压(VCCB) | 3V~3.6V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 1 | |
| 输出类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 集成上拉电阻 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 3mA | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
SN65EPT21是一款差分PECL/LVDS转TTL转换器，仅依靠3.3V电源和地工作，器件内置电路可在输入开路时将输入电位维持在Vcc/2。VBB引脚是器件的参考电压输出，当器件工作在单端模式时，未使用的输入应接至VBB；交流耦合输入时，该参考电压也可用于输入偏置。使用VBB时，需在VCC和VBB之间连接一个0.01μF的去耦电容，同时需将VBB的灌/拉电流限制在小于0.5mA；不使用VBB时，将该引脚悬空即可。该器件采用行业标准SOIC-8封装，同时提供可选的TSSOP-8封装。
商品特性
- 传播延迟为1ns
- 最大工作频率大于300MHz
- 工作电源电压范围VCC为3.0V~3.6V，GND为0V
- 工作环境温度范围为-40℃~85℃
- TTL输出电流为24mA
- 内置温度补偿
- 与MC10EPT21、MC100EPT21直接兼容
- 输入开路时可自动维持输入电位
- 提供参考电压输出引脚，支持单端工作模式
应用领域
- 背板的数据与时钟传输
- 时钟或数据的信令电平转换
