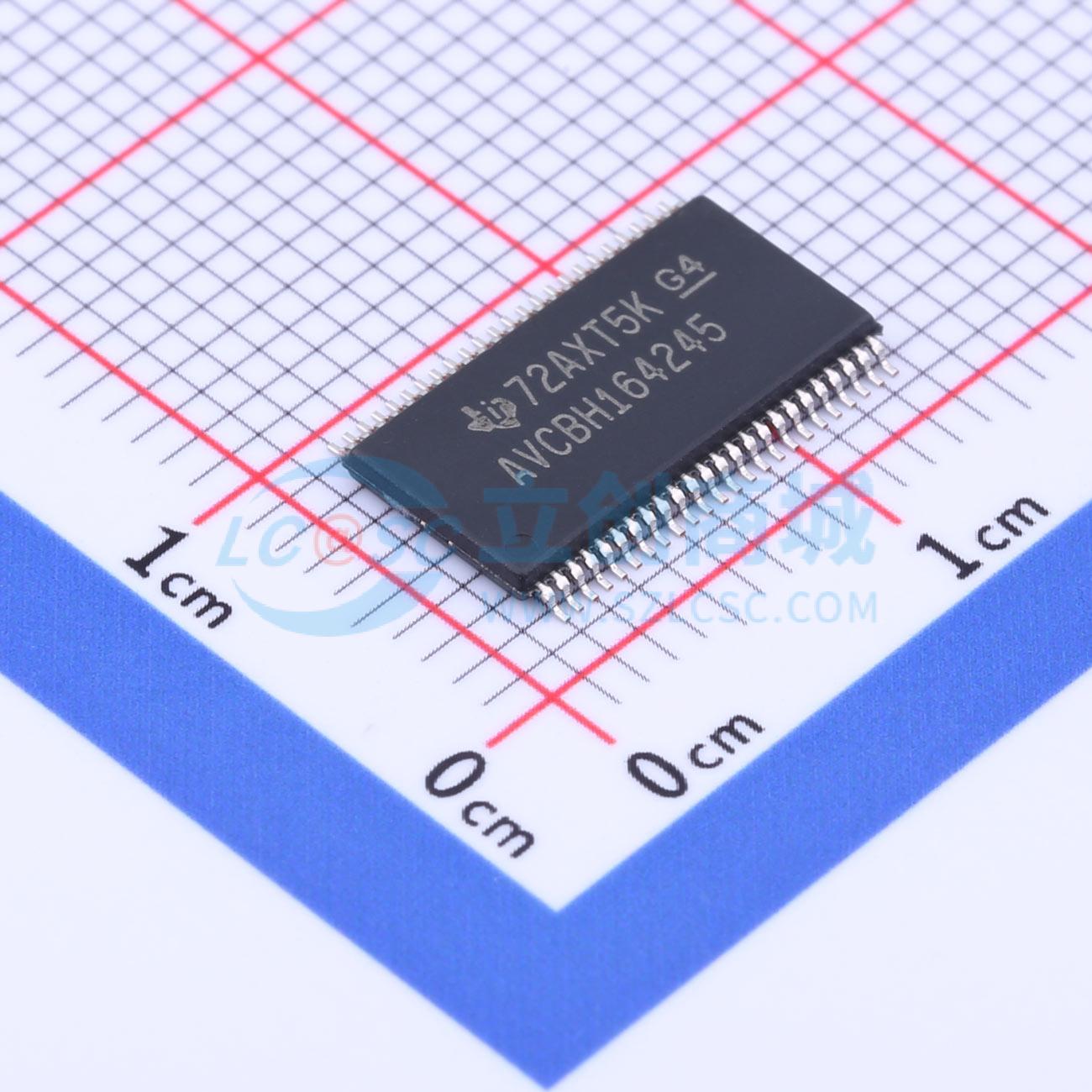

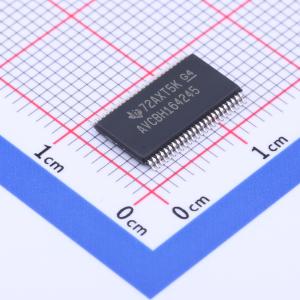

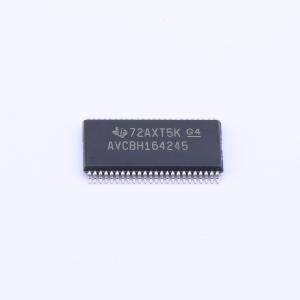

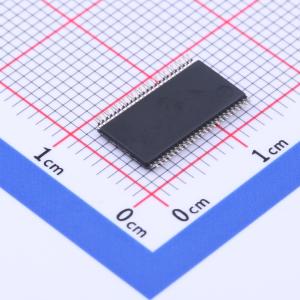

SN74AVCBH164245GR

8位双向电平转换器

描述: SN74AVCBH164245 具有可配置电压转换和三态输出的 16 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVCBH164245GR
商品编号: C2677469
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

这是一款16位双八进制同相总线收发器，采用两个独立可配置电源轨，A端口适配1.4V~3.6V电源电压，B端口适配1.4V~3.6V电源电压，可实现1.5V、1.8V、2.5V、3.3V电压节点之间的通用低压双向转换，专为数据总线之间的异步通信设计，可根据方向控制输入的逻辑电平，选择从A总线传输数据到B总线或从B总线传输数据到A总线，可通过输出使能输入禁用输出，实现总线隔离，控制引脚由VCCB供电，内置有源总线保持电路，可将未使用或悬浮的数据输入保持在有效逻辑电平，支持部分掉电模式工作，掉电时关闭输出，防止电流回流损坏器件，若任意一个VCC输入接地，两个端口都将处于高阻态。

商品特性

内置动态输出控制电路，可动态改变输出阻抗，在不降低速度的前提下降低噪声
在2.5V VCC条件下，IOH和IOL为±24mA，动态驱动能力等同于标准输出
控制输入VIH/VIL电平以VCCB电压为参考
任意一个VCC输入接地时，两个端口都处于高阻态
输入输出具备过压容差，支持混合电压模式数据通信
Ioff支持部分掉电模式运行
采用全可配置双轨设计，每个端口可在完整的1.4V~3.6V电源范围内工作
数据输入带有总线保持功能，无需外接上拉/下拉电阻
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能满足JESD 22要求
支持人体模型2000V、机器模型200V、带电器件模型1000V的ESD防护
上电和掉电过程中可保证高阻态

应用领域

不同电压节点间的低压双向数据转换
数据总线异步通信

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.4V~3.6V
	工作电压(VCCB)	1.4V~3.6V
	元件数	2

	属性	参数值
	每个电路通道数	8
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	输出使能高阻；断电保护
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
