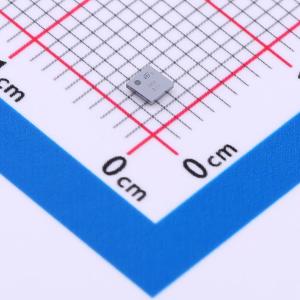

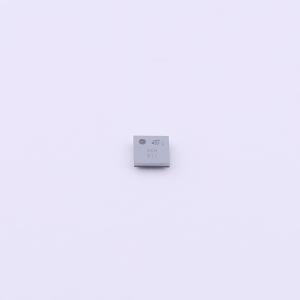

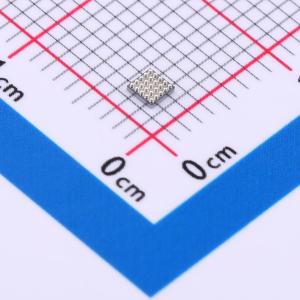

温馨提醒：图片仅供参考，商品以实物为准

ST6G3244MEBJR

120Mbps 6位双向电平转换器

品牌名称: ST(意法半导体)
商品型号: ST6G3244MEBJR
商品编号: C2677451
商品封装: FlipChip-25(2x2)
包装方式: 编带
商品毛重: 0.46克(g)

商品参数

	属性	参数值
	每个电路通道数	6
	输出类型	推挽式
	工作温度	-40℃~+85℃
	功能特性	断电保护；集成上拉电阻
	灌电流(IOL)	7mA
	拉电流(IOH)	6mA
	接口类型	SD接口
	芯片类型	电平转换器

商品概述

ST6G3244ME是一款双电源、低压6位双向CMOS电平转换器，适用于SD、mini SD和micro SD卡。它设计用作基带与存储卡之间的接口，在实现高速运行的同时保持CMOS低功耗特性。A端口设计为跟踪VCCA。内部LDO由VBAT供电，可为B侧I/O提供1.8 V或2.9 V的电源（通过SEL引脚编程）。B端口设计为跟踪VCCB。VCCB电压也可外部使用。当VCCB=0 V时，VCCA上无额外泄漏。所有输出均为推挽型。该器件用于数据总线之间的双向异步通信。数据传输方向由CMD.dir、DAT0.dir和DAT123.dir输入决定。所有输入均配备防静电放电保护电路，使其具有±2 kV（A侧）和±15 kV（B侧、CD和WP）的ESD及瞬态过电压抗扰度。

商品特性

支持60 MHz时钟速率
支持SD卡的DDR模式
符合SD规范第1部分物理层规范3.00（SDR12、SDR25、DDR50）和2.00
双向，带方向控制引脚
传播延迟平衡：tPLH≈tPHL
LDO断电支持：当LDO断电时，VCCB通过130 Ω电阻拉至GND；当VCCB=0 V时，VCCA上无额外泄漏
EMI滤波和信号调理
支持卡侧1.8 V和2.9 V数据转换
集成LDO，可为B侧I/O提供1.8 V或2.9 V电源（引脚可选），也可外部使用
B侧集成上拉和下拉电阻
工作电压范围：VCCA=1.62 V至1.98 V；VBAT=3.0 V至5.0 V
闩锁性能超过100 mA（JEDEC标准78）
卡侧（B端口、CD和WP引脚）ESD保护：±8 kV接触放电（IEC61000-4-2）；±15 kV气隙放电（IEC61000-4-2）
主机侧（A侧）ESD保护：±2 kV HBM（JEDEC 22-A114）；±200 V MM（JEDEC 22-A115）
Flip Chip 25封装
工作温度范围-40℃至+85℃
节省空间的Flip Chip 25封装（2×2×0.605 mm，0.4 mm凸点间距）
符合RoHS标准，支持无铅焊接

应用领域

手机、智能手机
PDA
相机
SD卡读卡器
任何带有SD存储卡的设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	120Mbps
	工作电压(VCCA)	1.62V~1.98V
	工作电压(VCCB)	1.8V~2.9V
	元件数	1
