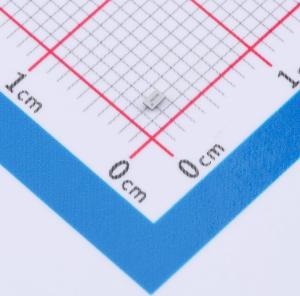

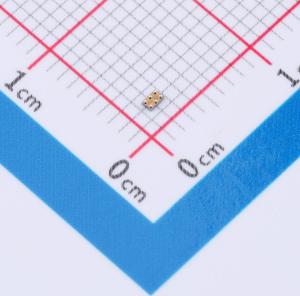

温馨提醒：图片仅供参考，商品以实物为准

TXS0101YZPR

24Mbps 1位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款单比特同相转换器采用两个独立的可配置电源轨。A端口设计为跟踪VCCA。VCCA可接受1.65 V至3.6 V范围内的任何电源电压
品牌名称: TI(德州仪器)
商品型号: TXS0101YZPR
商品编号: C2677453
商品封装: DSBGA-6(0.9x1.4)
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

	属性	参数值
	每个电路通道数	1
	输出类型	开漏；推挽式
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；输出使能高阻；集成上拉电阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器

商品概述

TXS0101是一款1位双向电平转换电压电平转换器，带有自动方向检测功能，适用于开漏和推挽应用。该器件采用两个独立可配置供电轨，A端口适配VCCA供电，VCCA可接受1.65V到3.6V的供电电压，B端口适配VCCB供电，VCCA必须小于等于VCCB，VCCB可接受2.3V到5.5V的供电电压，可实现1.8V、2.5V、3.3V、5V任意电压节点之间的低压双向转换。当输出使能输入为低电平时，所有输出都处于高阻抗状态；为保证器件上下电过程中保持高阻抗状态，输出使能端应通过下拉电阻接地，电阻最小值由驱动器的电流输出能力决定。

商品特性

锁存性能超过100mA，符合JESD 78 II类规范
ESD防护性能符合JESD 22规范，A端口：人体模型2500V、机器模型200V、充电器件模型1500V；B端口：人体模型8kV、机器模型200V、充电器件模型1500V
无需方向控制信号
支持最高数据速率：推挽模式24Mbps，开漏模式2Mbps
提供NanoFree封装可选
A端口供电范围1.65V~3.6V，B端口供电范围2.3V~5.5V，满足VCCA ≤ VCCB
具备VCC隔离特性，任意VCC输入接地时，两个端口均处于高阻抗状态
无需电源供电排序，VCCA或VCCB均可优先上电
Ioff支持部分掉电模式工作
推荐工作温度范围为-40℃~85℃

应用领域

手持设备
智能手机
平板电脑
台式个人电脑

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	24Mbps
	工作电压(VCCA)	1.65V~3.6V
	工作电压(VCCB)	2.3V~5.5V
	元件数	1
