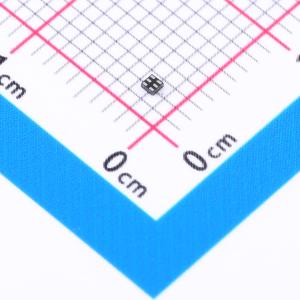

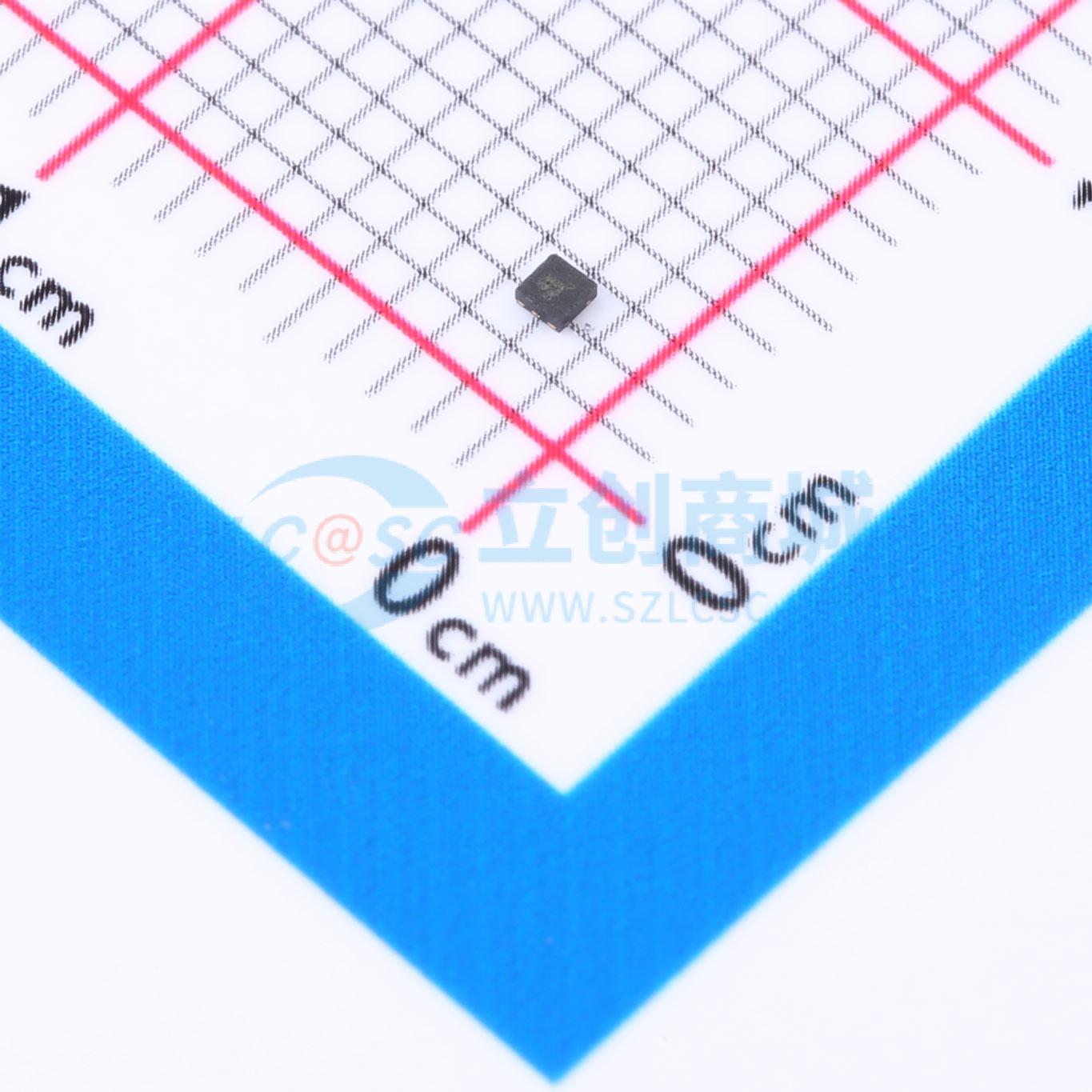

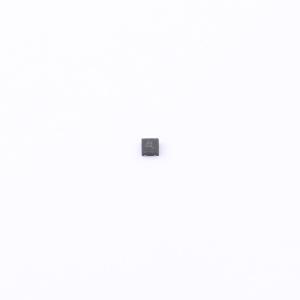

SN74AXC1T45DEAR

500Mbps 1位双向电平转换器

描述: SN74AXC1T45 单位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AXC1T45DEAR
商品编号: C2677436
商品封装: X2-SON-6(1x1)
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

TCA9800 是一款适用于 I²C 总线和 SMBus/PMBus 系统的双通道双向缓冲器。它在低电压（低至 0.8V）和较高电压（1.65V 至 3.6V）之间提供双向电平转换。TCA9800 在器件 B 侧具有一个内部电流源，因而 B 侧不需要外部上拉电阻器。该电流源还提供改进的上升时间和超低功耗。 TCA9800 能够在不使用静态电压偏移或增量偏移的情况下提供真正的缓冲（而不是 pass - FET 解决方案）。这意味着 TCA9800 的 A 侧和 B 侧上的 VOL 极低（约为 0.2V），有助于消除由于固定的 VIL 阈值导致的通信问题。TCA9800 的另一个重要特性是没有电源定序要求或电源依赖性。VCCA 可以大于、小于或等于 VCCB。这使得系统设计人员可以灵活地使用 TCA9800。 TCA9800 是由四种器件组成的产品系列中的一部分，每种器件有不同的电流源强度。

商品特性

在 0.65V 至 3.6V 范围内进行上行和下行电平转换
工作温度： -40℃ 至 +125℃
设计采用毛刺信号抑制电路以提高电源定序性能
最大静态电流 (ICC A + ICC B) 为 10μA （最高 85℃ ）和 16μA （最高 125℃ ）
从 1.8V 转换到 3.3V 时，支持高达 500Mbps 的转换速率
VCC 隔离特性：如果任何一个 VCC 输入低于 100mV ，则所有 I/O 输出均禁用且处于高阻抗状态
Ioff 支持局部断电模式运行
闩锁性能超过 100mA ，符合 JESD 78 II 类规范
ESD 保护性能超过 JESD 22 规范要求：8000V 人体放电模型，1000V 充电器件模型

应用领域

企业与通信
工业
个人电子产品

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	500Mbps
	工作电压(VCCA)	650mV~3.6V

	属性	参数值
	工作电压(VCCB)	650mV~3.6V
	元件数	1
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+125℃
	特性	断电保护；电源去耦
