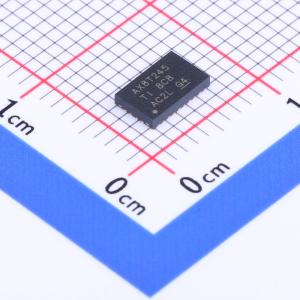

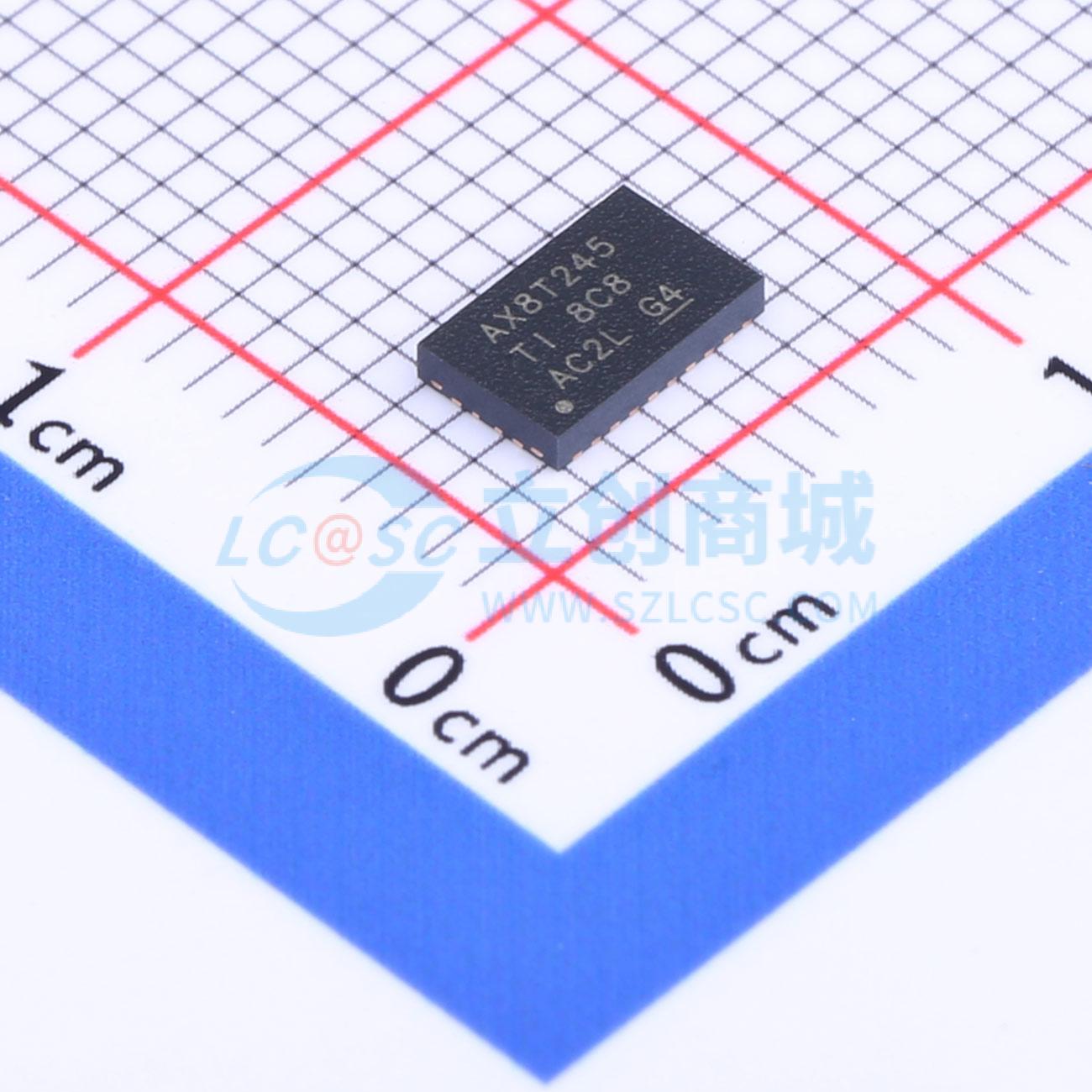

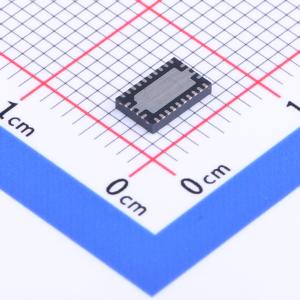

SN74AXC8T245RHLR

具有可配置电压转换和三态输出的8位双电源总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74AXC8T245 8 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AXC8T245RHLR
商品编号: C2677358
商品封装: VQFN-24-EP(3.6x5.6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SN74AXC8T245 器件是一款8 位反相总线收发器，可用于解决在最新电压节点（0.7V、0.8V 和0.9V）上运行的器件与在行业标准电压节点（1.8V、2.5V、3.3V）上运行的器件之间的电压电平不匹配问题。器件通过两条独立电源轨（VCCA 和 VCCB）运行，运行电压可低至 0.65V。数据引脚A1 至A8 均用于跟踪VCCA，可承受 0.65V - 3.6V 的电源电压。数据引脚B1至B8 均用于跟踪 VCCB，可承受 0.65V - 3.6V 的电源电压。 SN74AXC8T245 器件旨在实现数据总线间的异步通信。根据方向控制输入（DIR1 和DIR2）的逻辑电平，此器件将数据从A 总线传输至B 总线，或者将数据从B 总线传输至A 总线。输出使能(OE) 输入可用于禁用输出，从而有效隔离总线。 SN74AXC8T245 器件旨在使控制引脚（DIR 和OE）以 VCCA 为基准。该器件完全适用于使用 Ioff 的局部断电应用。当器件断电时，Ioff 电路将会禁用输出。这会抑制电流反流到器件中，从而防止损坏器件。 VCC 隔离功能可确保当任一 VCC 输入电源低于 100mV 时，所有电平转换器输出都将禁用并处于高阻抗状态。为了确保电平转换器 I/O 在上电或断电期间处于高阻抗状态，应将OE 通过上拉电阻器接到 VCCA；此电阻器的最小值由驱动器的灌电流能力决定。

商品特性

通过认证且完全可配置的双电源轨设计可允许各个端口在0.65V 至3.6V 的电源电压范围内运行
工作温度范围 -40℃ 至 +125℃
多向控制引脚，支持同步升降转换
从1.8V 转换到3.3V 时，支持高达380Mbps 的转换速率
VCC 隔离功能可在断电情况下有效隔离两条总线
局部断电模式可在断电情况下限制回流电流
兼容SN74AVC8T245 和74AVC8T245 电平转换器
闩锁性能超出JESD 78 II 类规范要求的100mA
静电放电(ESD) 保护性能超过JESD 22 规范的要求8000V 人体放电模型1000V 充电器件模型

应用领域

企业与通信
工业
个人电子产品
无线基础设施
楼宇自动化
销售终端

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	0.65V~3.6V
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	SN74AXC
	工作温度	-40℃~+125℃
	静态电流(Iq)	40uA
