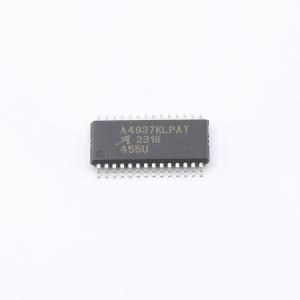

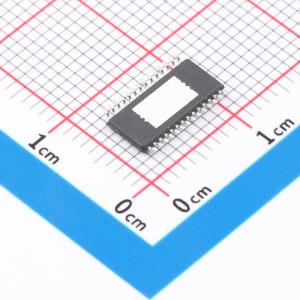

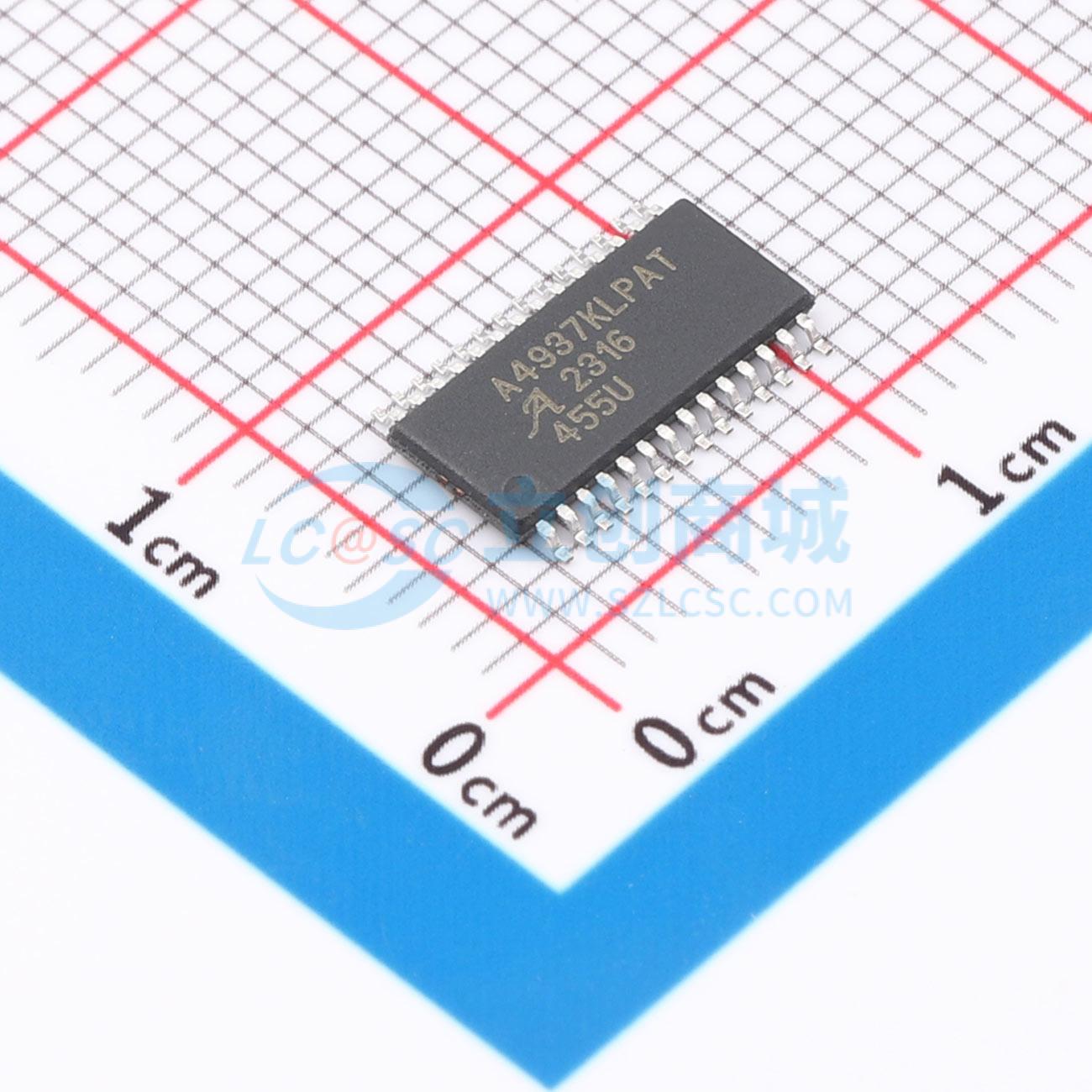

A4937KLPTR-A-T

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A4937KLPTR-A-T
商品编号: C2677346
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

A4937是一款三相控制器，可与N沟道外部功率MOSFET配合使用，专为汽车应用而设计。独特的电荷泵稳压器可为低至7 V的电池电压提供全（>10 V）栅极驱动，并允许A4937在低至5.5 V的降低栅极驱动下工作。自举电容用于为N沟道MOSFET提供所需的高于电池电源的电压。通过SPI兼容串行接口可对三相桥中的所有六个功率MOSFET进行全面控制，允许采用方波或重叠换相方式驱动电机。功率输出可通过一个或两个PWM输入进行调节。集成的交叉导通控制和可编程死区时间可防止功率MOSFET发生直通现象。集成诊断功能可指示欠压、过温和功率桥故障，并可配置为在大多数短路情况下保护功率MOSFET。详细诊断信息以串行数据字形式提供。 A4937采用28引脚TSSOP功率封装，带有外露散热焊盘以增强散热性能（封装类型LP）。该封装无铅（Pb），引脚框架采用100%雾锡电镀。

商品特性

用于N沟道MOSFET的高电流三相栅极驱动
SPI兼容串行控制
交叉导通保护
可编程死区时间
5.5至50 V的电源电压范围
TTL输入与3.3 V和5 V逻辑兼容
丰富的诊断输出
低电流睡眠模式

应用领域

电子助力转向（EPS、EHPS、EAS）
液压泵
发动机冷却风扇
变速箱执行器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET
	驱动通道数	6

	属性	参数值
	灌电流(IOL)	-
	工作电压	5.5V~50V
	上升时间(tr)	-
	工作温度	-40℃~+150℃
