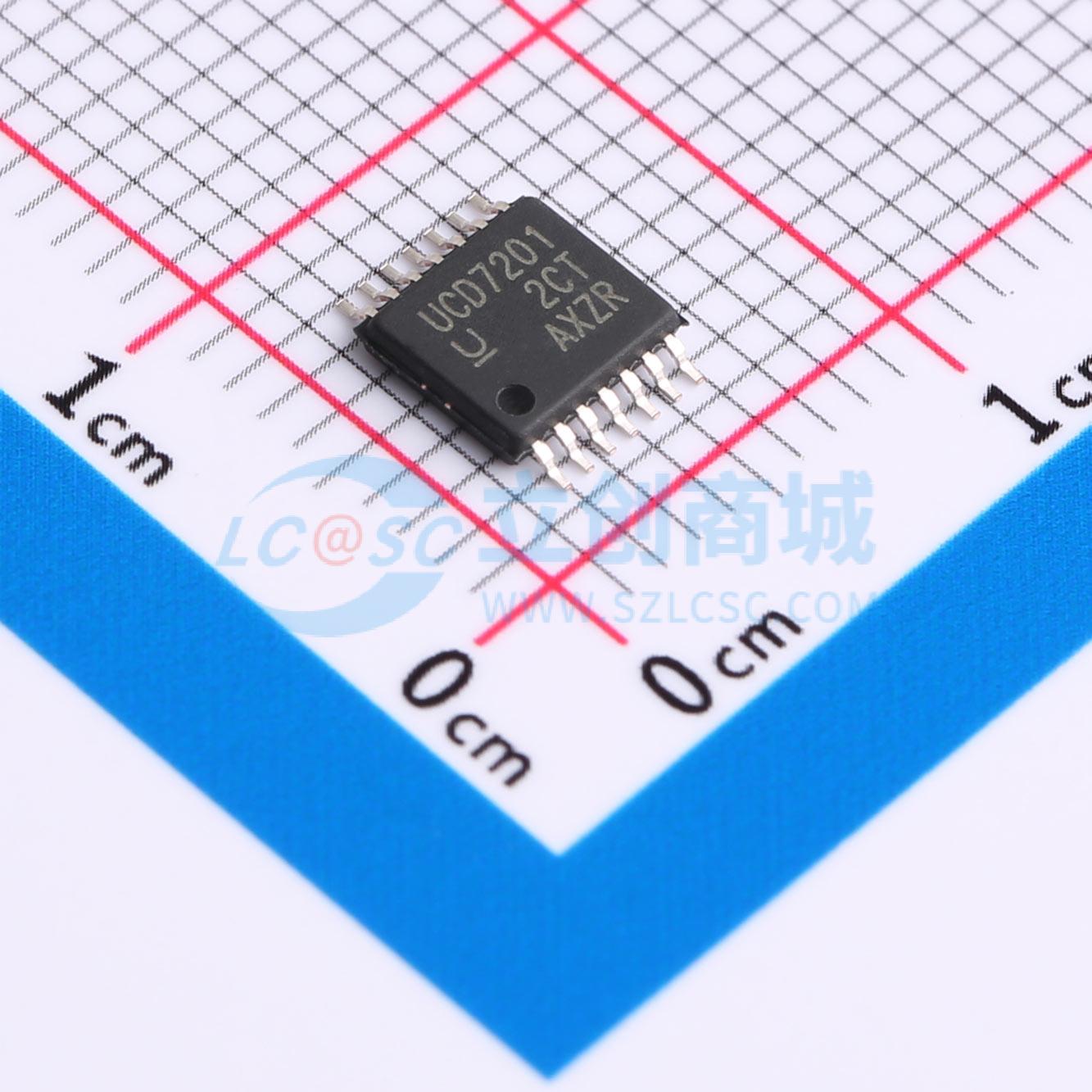

温馨提醒：图片仅供参考，商品以实物为准

UCD7201PWPR

具备可编程公共电流检测功能、兼容数字控制的双路低侧 ±4A MOSFET 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有单个公共电流感应的数字控制兼容双低侧 +/- 4A MOSFET 驱动器 14-HTSSOP -40 to 105
品牌名称: TI(德州仪器)
商品型号: UCD7201PWPR
商品编号: C2677349
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

UCD7201是UCD7K系列数字控制兼容驱动器的一员，适用于采用数字控制技术的应用，或需要快速本地峰值电流限制保护的应用。 UCD7201包含双路低端±4A大电流MOSFET栅极驱动器。它允许UCD9110或UCD9501等数字电源控制器与双端拓扑中的功率级连接。它为两个驱动器通道提供逐周期电流限制功能、可编程阈值和数字输出电流限制标志，主机控制器可对该标志进行监控。凭借快速的逐周期电流限制保护，驱动器可在过流情况下关闭功率级。为实现快速开关速度，UCD7201输出级采用TrueDrive输出架构，在开关转换的米勒平台区域，可向MOSFET栅极提供±4A的额定电流。它还包含一个3.3V、10mA的线性稳压器，为数字控制器供电。 UCD7K驱动器系列与DSP、微控制器或ASIC的标准3.3V I/O端口兼容。 UCD7201采用PowerPAD HTSSOP - 14封装。

商品特性

可调电流限制保护
3.3V、10mA内部稳压器
与DSP/微控制器兼容的输入
双路±4A TrueDrive大电流驱动器
带2.2nF负载时，典型上升和下降时间为10ns
输入到输出的传播延迟为20ns
电流检测到输出的传播延迟为25ns
可编程电流限制阈值
数字输出电流限制标志
电源电压范围为4.5V至15V
工作温度范围为 - 40℃至105℃

应用领域

数字控制电源
DC/DC转换器
电机控制器
线路驱动器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	4.5V~15V

	属性	参数值
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+105℃
	输入高电平(VIH)	1.65V~2.08V
	输入低电平(VIL)	1.16V~1.5V
