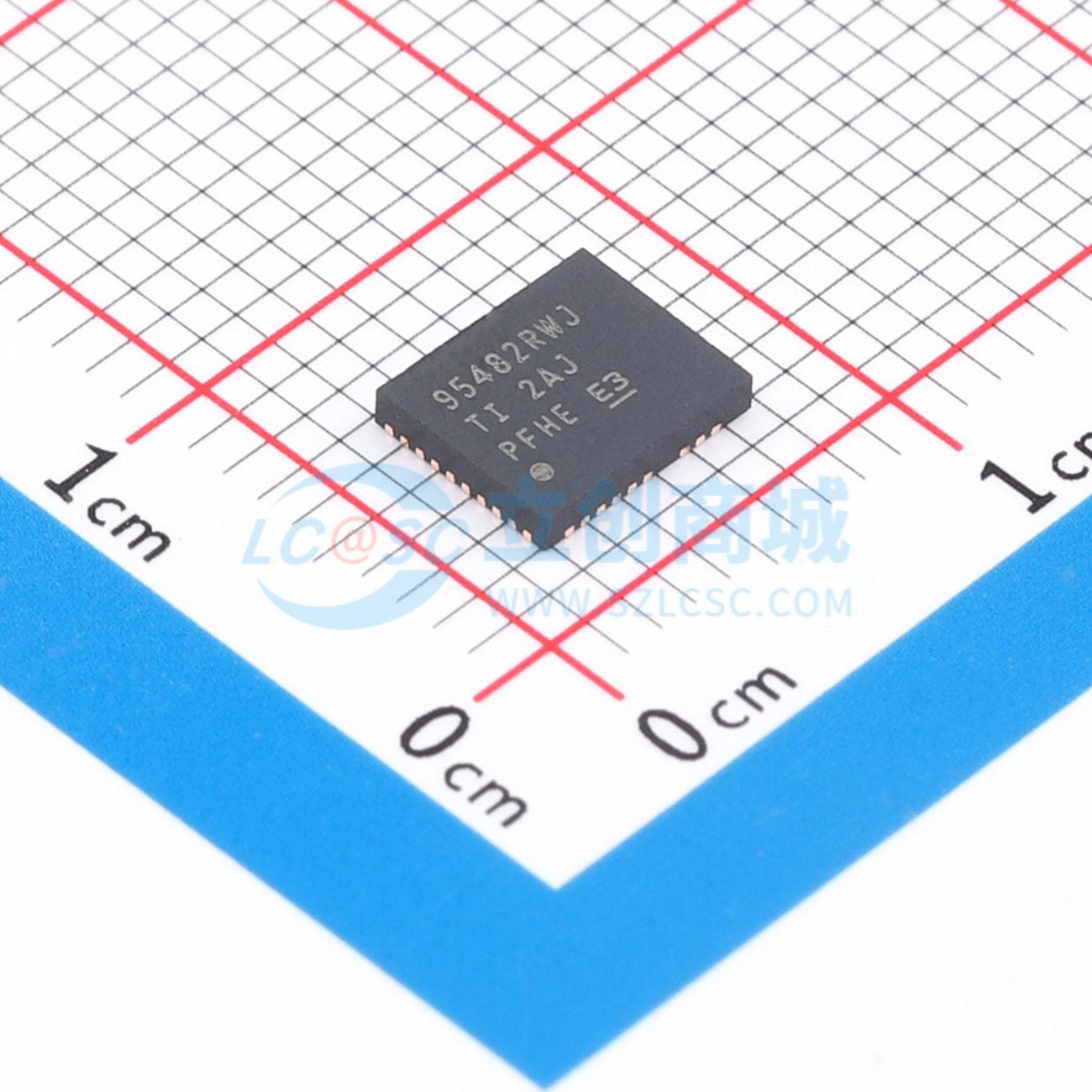

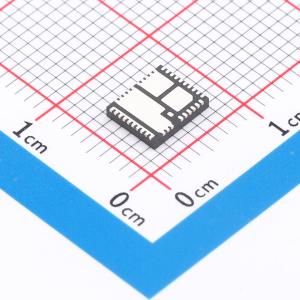

温馨提醒：图片仅供参考，商品以实物为准
CSD95482RWJ
同步降压NexFET智能功率级
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD95482RWJ 采用行业标准封装的 40A 同步降压 NexFET™ 智能功率级
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD95482RWJ
- 商品编号
- C2680309
- 商品封装
- VQFN-CLIP-41-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 1.293333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
CSD95482RWJ NexFET功率级是专为高功率、高密度同步降压转换器而进行高度优化的设计。该产品将驱动IC和功率MOSFET集成在一起，以实现功率级开关功能。这种组合在5mm×6mm的小型封装中实现了大电流、高效率和高速开关能力。它还集成了精确的电流感应和温度感应功能，以简化系统设计并提高精度。此外，PCB焊盘布局经过优化，有助于缩短设计时间并简化整个系统设计的完成。
商品特性
- 40A连续工作电流能力
- 20A时系统效率超过93.5%
- 高频工作（高达1.25MHz）
- 二极管仿真功能
- 温度补偿双向电流检测
- 模拟温度输出
- 故障监测
- 兼容3.3V和5V PWM信号
- 三态PWM输入
- 集成自举开关
- 优化死区时间以防止直通
- 高密度QFN 5mm×6mm焊盘布局
- 超低电感封装
- 系统优化的PCB焊盘布局
- 顶部散热增强
- 符合RoHS标准 – 无铅端子镀层
- 无卤
应用领域
- 多相同步降压转换器
- 高频应用
- 大电流、低占空比应用
- 负载点（POL）DC-DC转换器
- 内存和显卡
- 台式机和服务器VR12.x / VR13.x V-Core
- 同步降压转换器
