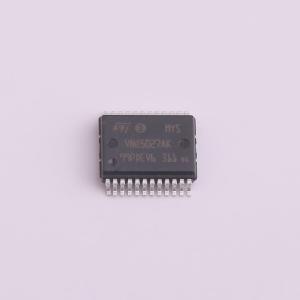

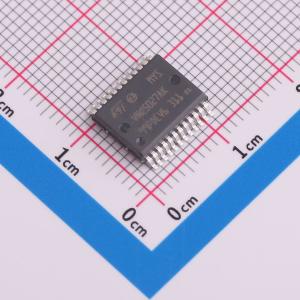

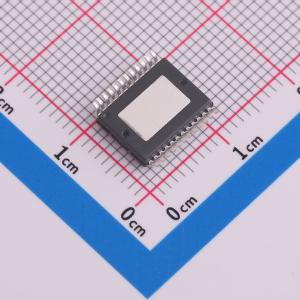

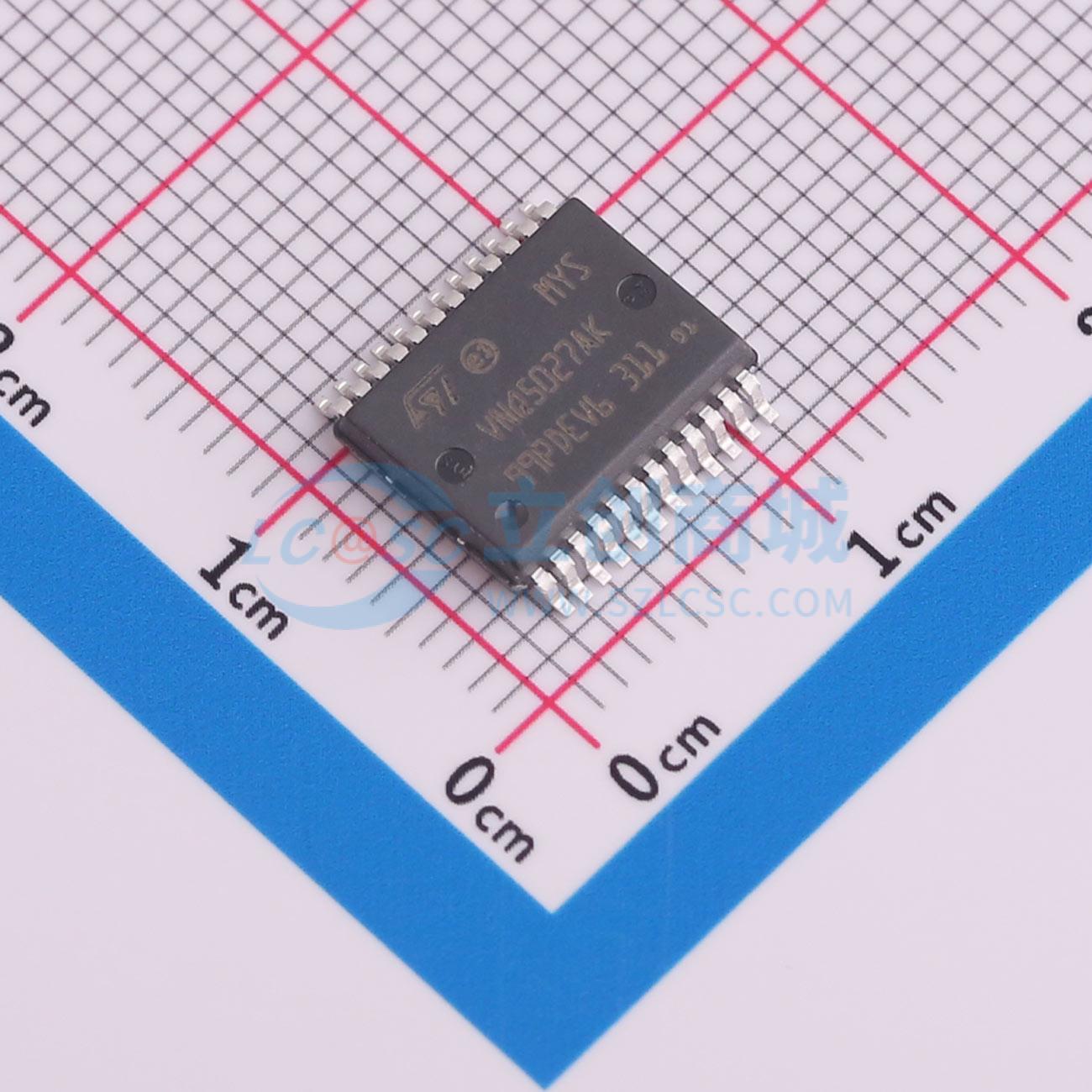

VNQ5027AKTR-E
适用于汽车应用的四通道高端驱动器，具备模拟电流检测功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持模拟电流感应的四通道高侧驱动器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNQ5027AKTR-E
- 商品编号
- C2680325
- 商品封装
- SOP-24-EP-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 42A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~36V | |
| 导通电阻 | 27mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
VNQ5027AK-E 是一种采用STMicroelectronics VIPower技术制造的单片器件。它用于驱动一侧连接到地的电阻性或电感性负载。活动VCC引脚电压箝位保护器件免受低能量尖峰的影响（参见ISO7637瞬态兼容性表）。
该器件集成了模拟电流检测功能，当CS_DIS被拉低或保持开路时，会输出与负载电流成比例的电流（根据已知比率）。当CS_DIS被拉高时，电流检测引脚处于高阻抗状态。输出过流限制在过载条件下保护器件。在长时间过载情况下，器件将耗散功率限制在安全水平，直至热关断干预。
热关断带有自动重启功能，允许器件在故障条件消失后恢复正常工作。
商品特性
-
最大供电电压：41V
-
工作电压范围：4.5至36V
-
最大导通电阻（每通道）：27毫欧
-
电流限制（典型值）：42A
-
关断状态下的供电电流：2微安（所有负载连接时）
-
输出电流：42A
-
3.0V CMOS兼容输入
-
电流检测禁用 比例负载电流检测
-
欠压关断
-
过压钳位
-
热关断
-
电流和功率限制
-
非常低的待机电流
-
防止地线丢失和VCC丢失的保护
-
非常低的电磁敏感度
-
优化的电磁辐射
-
反向电池保护（参见第20页的应用电路图）
-
符合2002/95/EC欧洲指令
-
封装：ECOPACK
应用领域
- 所有类型的阻性、感性和容性负载
- 适用于LED驱动器
