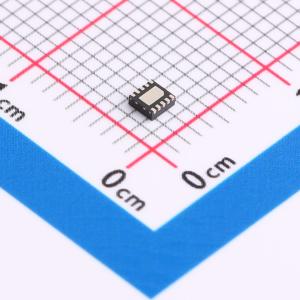

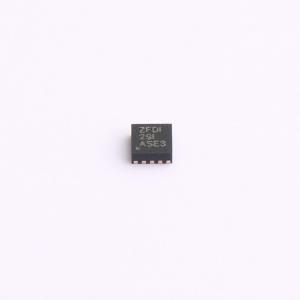

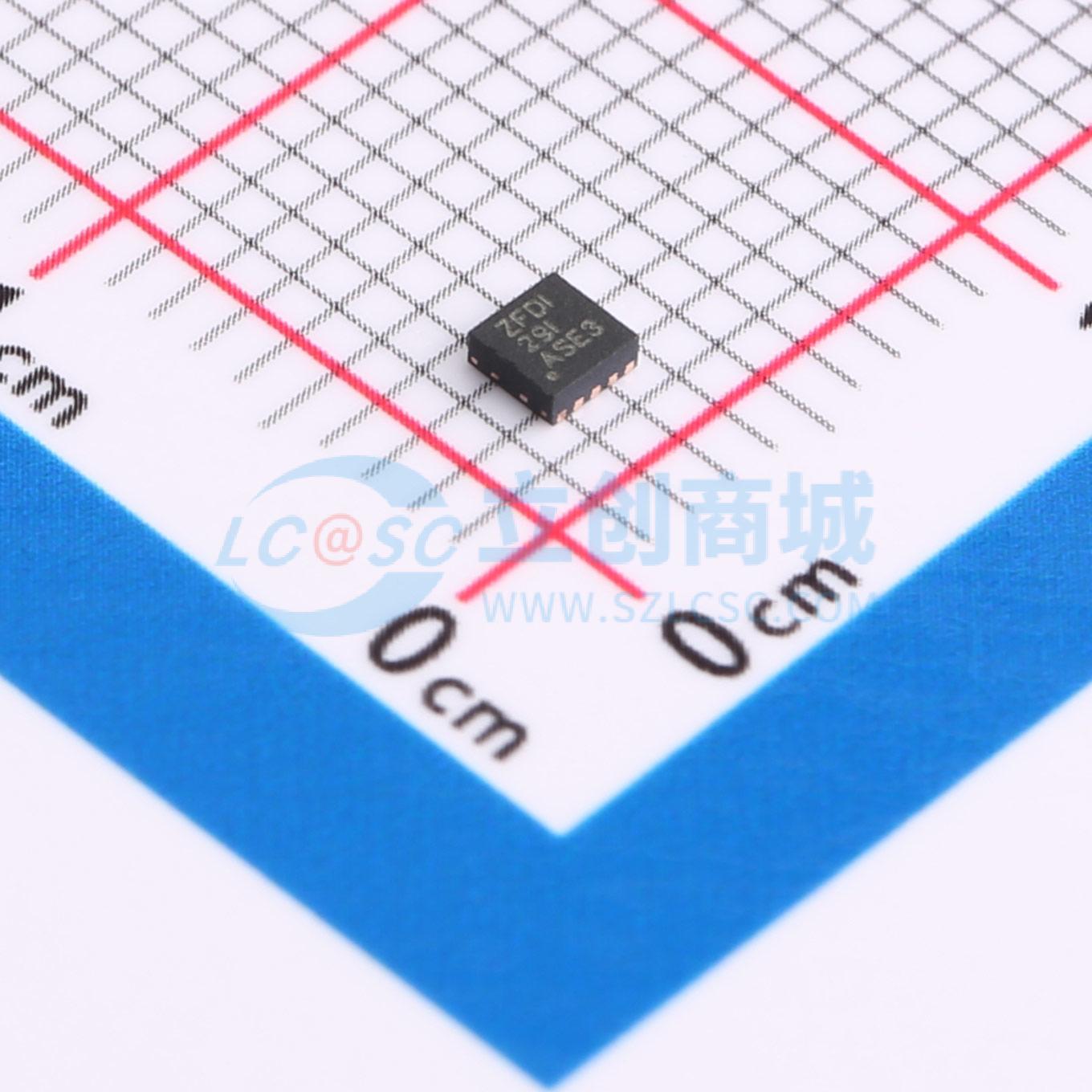

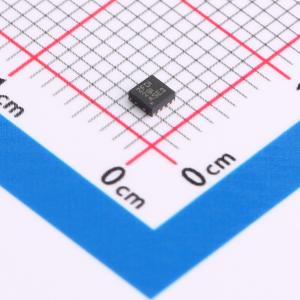

TPS22953DSQR

5.7V、5A、14mΩ导通电阻负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22953 具有可调节上升时间和电压监控功能的 5.7V、5A、14mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22953DSQR
商品编号: C2680343
商品封装: WSON-10-EP(2x2)
包装方式: 编带
商品毛重: 0.019克(g)

商品参数

商品概述

TPS22953/54是具有受控导通功能的小型单通道负载开关。该器件包含一个可在0.7V至5.7V输入电压范围内运行的N通道MOSFET，并且可支持最大5A的持续电流。该器件具有可调欠压闭锁(UVLO)和可调电源正常(PG)阈值，可提供电压监控和可靠的电源排序功能。器件的可调上升时间控制功能可大幅降低各类大容量负载电容的浪涌电流，从而降低或消除电源压降。此开关可由一个导通/关断输入(EN)独立控制，该输入可与低压控制信号直接对接。器件集成了一个15Ω片上负载电阻，可在开关被禁用时使输出快速放电。增强型快速输出放电(QOD)功能可在器件断电后的一小段时间内继续保持激活状态，以便使输出完成放电。 TPS22953/54采用小型、节省空间的10引脚小外形尺寸无引线(SON)封装，此类封装具有集成散热焊盘，支持较高功耗。器件在自然通风环境下的额定运行温度范围为 -40°C至105°C。

商品特性

集成单通道负载开关
输入电压范围：0.7V至5.7V
RON电阻：VIN = 5V (VBIA S = 5V)时，RON = 14mΩ
5A最大持续开关电流
可调欠压闭锁(UVLO)阈值
带有电源正常(PG)指示器的可调电压监控器
可调输出转换率控制
增强型快速输出放电功能，在电源移除后仍能保持激活状态（仅TPS22954）15Ω（典型值），可使100μF电容在10ms内完全放电
禁用时提供反向电流保护（仅TPS22953）
可在监控器检测到故障后自动重启（使能时）
热关断
低静态电流 ≤50μA
带有散热焊盘的小外形尺寸无引线(SON) 10引脚封装
经测试，静电放电(ESD)性能符合JESD 22规范2kV人体模型(HBM)和750V充电器件模型(CDM)

应用领域

固态硬盘
嵌入式/工业PC
Ultrabook/笔记本电脑
台式机
服务器
电信系统

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	5A

	属性	参数值
	工作电压	700mV~5.7V
	导通电阻	14mΩ
	工作温度	-40℃~+105℃
	特性	过热保护(OTP)；欠压保护(UVP)；过流保护(OCP)
