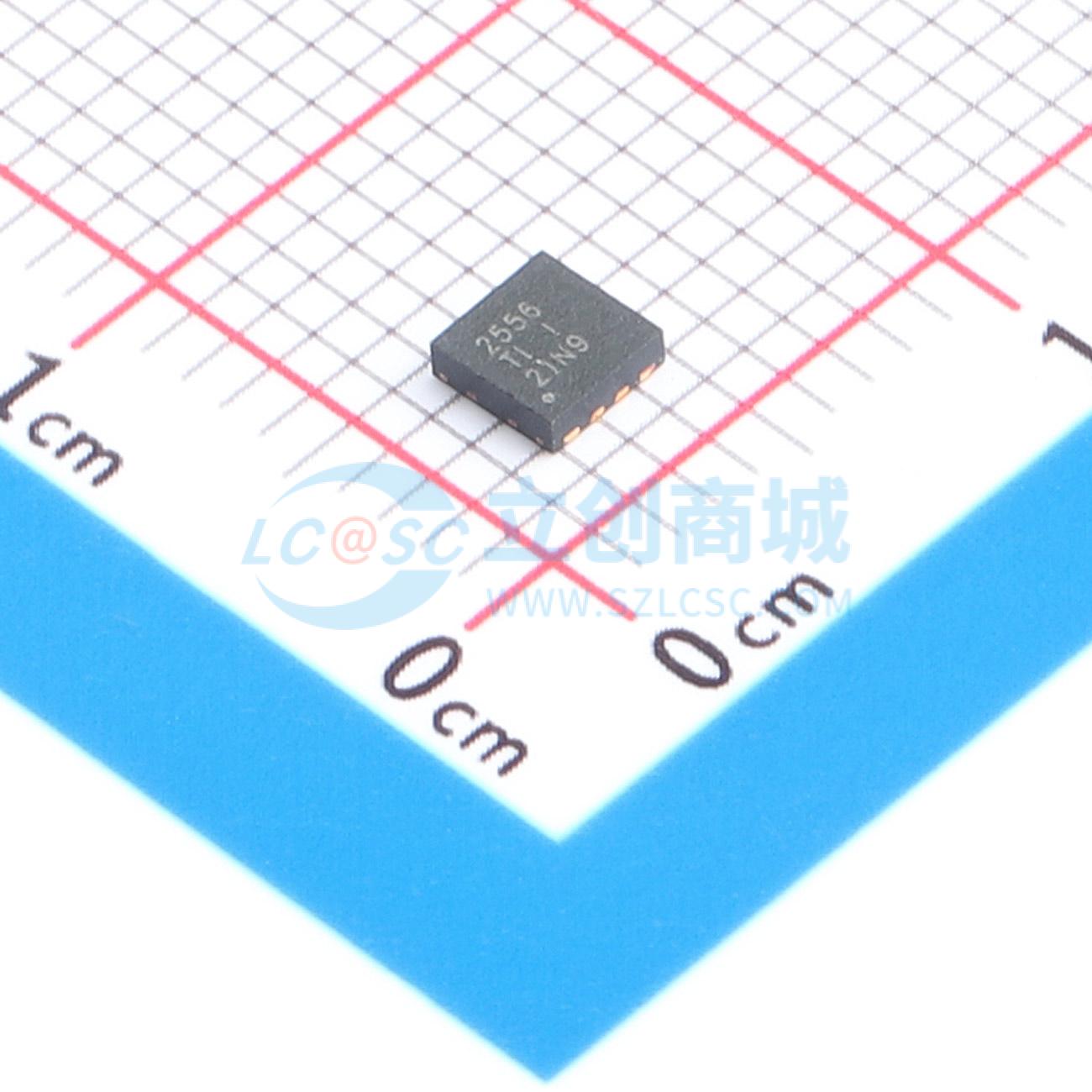

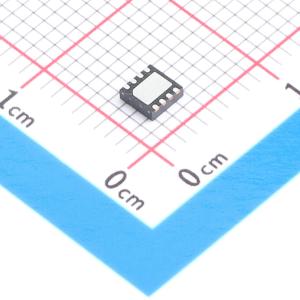

温馨提醒：图片仅供参考，商品以实物为准
TPS2556DRBT
精密可调、带电流限制的电源分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2556 低电平有效的 0.5-5A 可调节 ILIMIT 2.5-6.5V、22mΩ USB 电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2556DRBT
- 商品编号
- C2680349
- 商品封装
- SON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~6.5V | |
| 导通电阻 | 22mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品概述
TPS255x电源分配开关适用于需要精确电流限制或遇到大容量负载和短路的应用。这些设备通过外部电阻提供可编程的电流限制阈值，范围在500 mA到5 A（典型值）之间。电源开关的上升和下降时间被控制以最小化开启和关闭期间的电流浪涌。
当输出负载超过电流限制阈值时，TPS255x设备会切换到恒流模式，从而将输出电流限制在安全水平。在过流和过温条件下，FAULT逻辑输出会置低。
应用领域
- USB 端口和集线器
- 数字电视
- 机顶盒
- VoIP 电话
