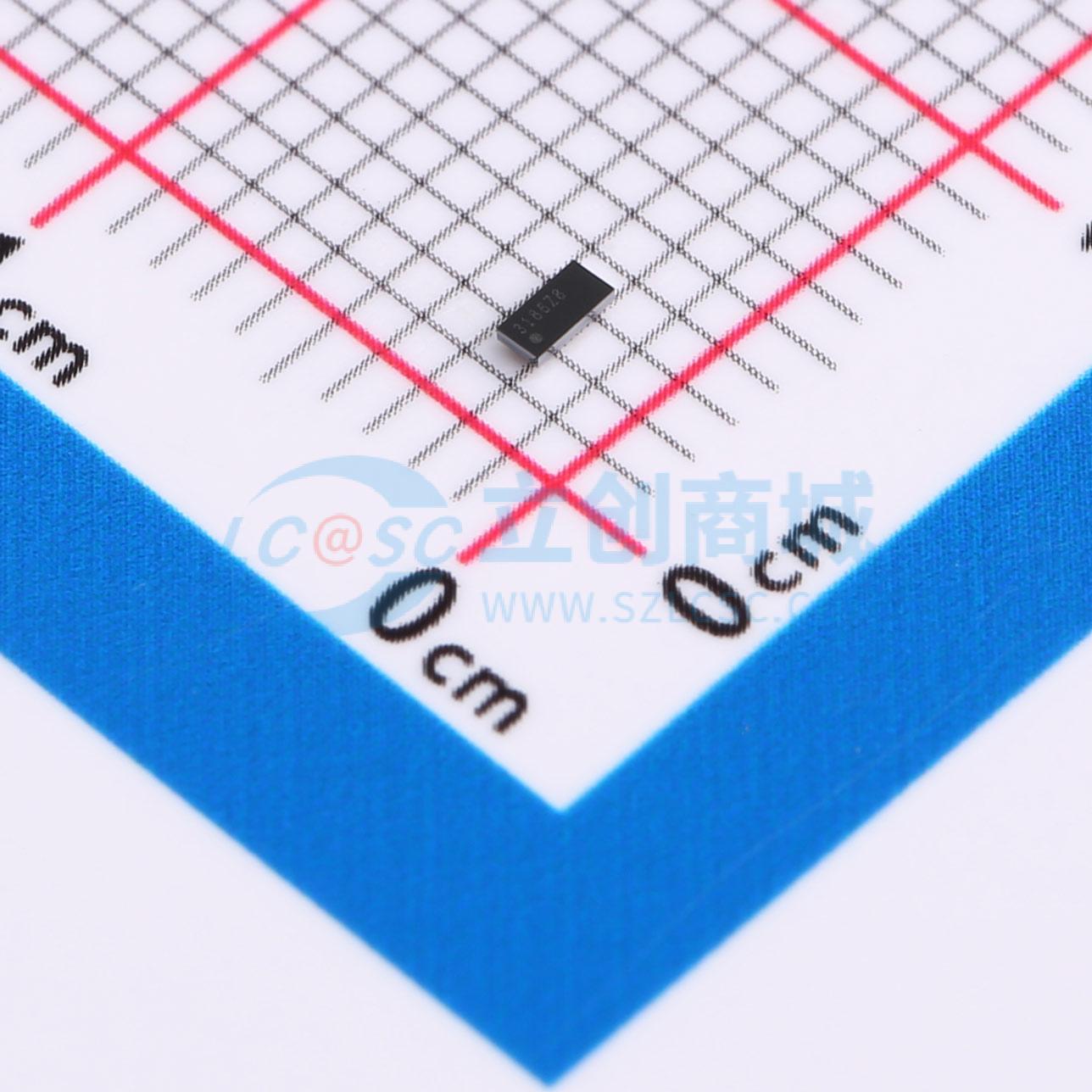

TPS22920YZPRB实物图
  • TPS22920YZPRB商品缩略图
  • TPS22920YZPRB商品缩略图
  • TPS22920YZPRB商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPS22920YZPRB

TPS22920YZPRB

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TPS22920 具有输出放电功能的 3.6V、4A、5.3mΩ 负载开关
品牌名称
TI(德州仪器)
商品型号
TPS22920YZPRB
商品编号
C2680341
商品封装
DSBGA-8(1.9x0.9)​
包装方式
编带
商品毛重
0.013克(g)

商品参数

属性参数值
商品目录功率电子开关
类型负载开关
通道数1
输入控制逻辑低电平有效
属性参数值
最大连续电流4A
工作电压750mV~3.6V
导通电阻5.3mΩ
工作温度-40℃~+85℃

商品概述

TPS22920L是一款小型,超低R导通负载开关,此开关具有可控接通功能。此器件包含一个N通道金属氧化物半导体场效应晶体管(MOSFET),此MOSFET可运行在0.75V至3.6V的输入电压范围内,并且开关电流高达4A。一个集成的电荷泵把NMOS开关偏置,以实现一个最小的开关导通电阻(R导通)。此开关可由一个打开/关闭输入(ON)控制,此输入可与低压控制信号直接对接。 TPS22920L包含一个1250Ω片上负载电阻器用于在此开关被关闭时进行快速输出放电。 TPS22920L有一个内部受控上升时间来减少涌入电流。电压为3.6V时,TPS22920L特有一个627μs的上升时间。 TPS22920L采用超小型、节省空间的8引脚芯片级封装并可在 -40°C至85°C的自然通风温度范围内运行。

商品特性

  • 输入电压范围:0.75V至3.6V
  • 集成导通场效应晶体管(FET),RDSON = 2mΩ(典型值),此时VIN = 3.6V
  • 超低导通电阻
  • VIN = 3.6V时,rDSON = 5.3mΩ;VIN = 2.5V时,rDSON = 5.4mΩ;VIN = 1.8V时,rDSON = 5.5mΩ;VIN = 1.2V时,rDSON = 5.8mΩ;VIN = 1.05V时,rDSON = 6.1mΩ;VIN = 0.75V时,rDSON = 7.3mΩ
  • 超小型8引脚芯片级封装(芯片级球栅阵列封装(DSBGA)),0.9mm×1.9mm,焊球间距0.5mm
  • 4A最大持续开关电流
  • 关断电流最大值5.5μA
  • 低阀值(1.2V)通用输入输出(GPIO)控制输入
  • 受控转换率以避免涌入电流
  • 快速输出放电(QOD)晶体管
  • 静电放电(ESD)性能测试符合JESD 22标准,4000V人体模型(A114 - B,II类),1000V充电器件模型(C101)

应用领域

  • Thunderbolt固态硬盘(SSD)
  • 笔记本/超薄
  • 平板个人电脑
  • 智能手机
  • 便携式GPS器件
  • MP3播放器
