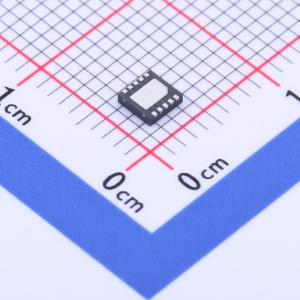

MAX13253ATB+T

MAX13253是一款1A推挽式变压器驱动器，旨在为低电磁干扰（EMI）隔离电源提供简单的解决方案。MAX13253内置振荡器，可在单路+3.0V至+5.5V电源下工作。变压器的次级与初级绕组匝数比决定了输出电压，从而可选择几乎任何具有电气隔离的隔离输出电压。 MAX13253的特点是集成了一个振荡器，用于驱动一对N沟道功率开关。该驱动器具备引脚可选的扩频振荡功能和可控的压摆率，以降低EMI。此外，MAX13253还可选择由外部时钟驱动，以进一步控制EMI。无论使用何种时钟源，内部电路都能保证固定的50%占空比，防止直流电流通过变压器。 MAX13253可提供高达1A的连续电流，并具备集成保护功能，包括故障检测、过流保护和热关断。 当驱动器禁用时，MAX13253的低电流关断模式可将总电源电流降至小于5μA（最大值）。 MAX13253采用小型10引脚（3mm x 3mm）TDFN封装，工作温度范围为-40℃至+125℃。

• 设计简单灵活
• 电源电压范围：+3.0V至+5.5V
• 在4.5V时，低导通电阻300mΩ（最大值）
• 效率高达90%
• 可为变压器提供高达1A的电流
• 内部或外部时钟源
• 内部振荡器频率：250kHz或600kHz
• 可选扩频振荡
• 工作温度范围：-40℃至+125℃
• 集成系统保护
  • 故障检测与指示
  • 过流限制
  • 欠压锁定
  • 热关断
• 节省电路板空间
  • 小型10引脚TDFN封装（3mm x 3mm）

• 电表数据接口
• 隔离现场总线接口
• 医疗设备
• 隔离模拟前端
• 隔离USB电源
