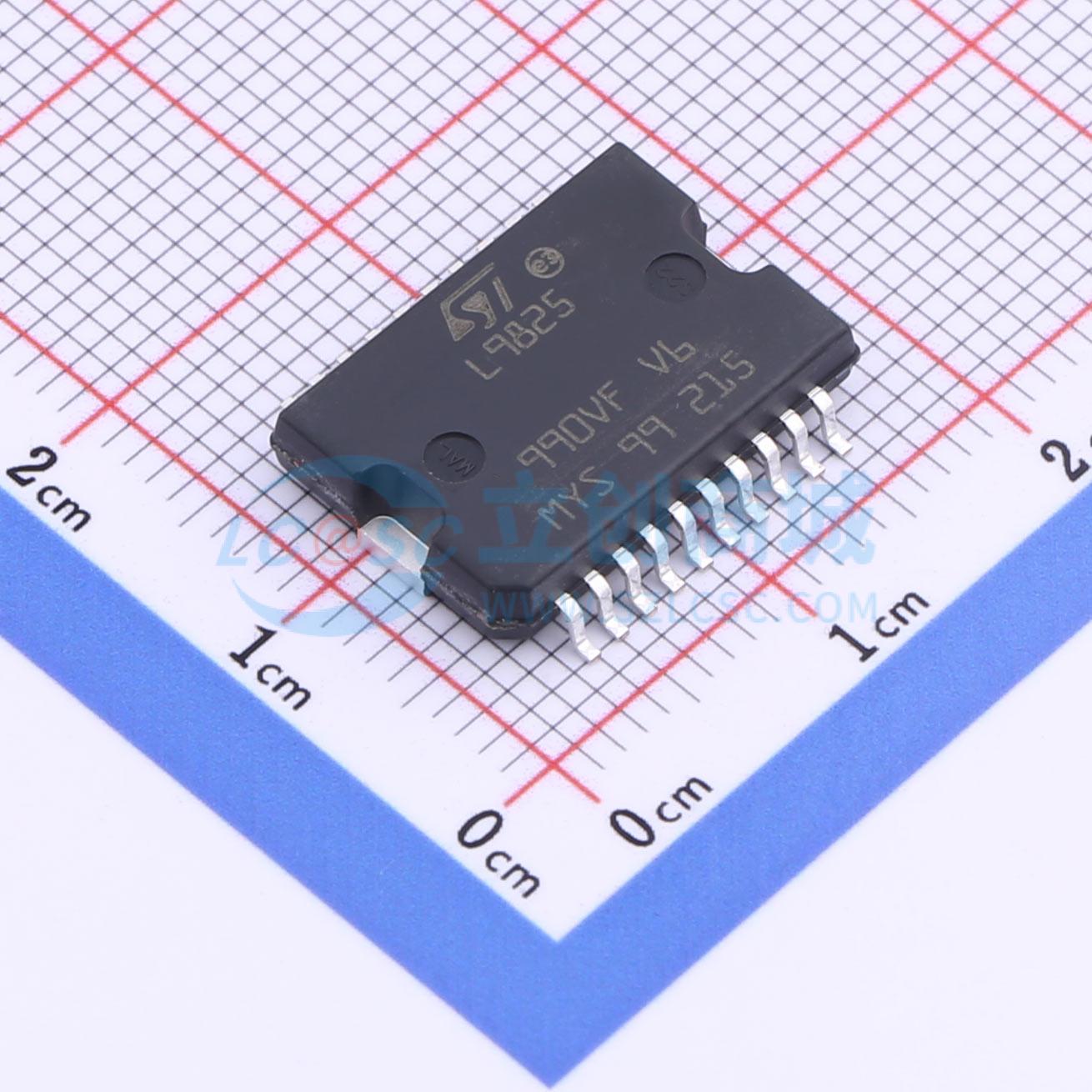

温馨提醒：图片仅供参考，商品以实物为准
L9825TR
L9825TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于电阻和电感负载的八通道低侧驱动器，具有串行/并行输入控制、输出保护和诊断
- 品牌名称
- ST(意法半导体)
- 商品型号
- L9825TR
- 商品编号
- C2680330
- 商品封装
- SOIC-20-EP-11mm
- 包装方式
- 编带
- 商品毛重
- 2.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 8 | |
| 输入控制逻辑 | 低电平有效；高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1A | |
| 工作电压 | 45V | |
| 导通电阻 | 750mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
L9825是一款八通道低端驱动电路，专为汽车应用而设计。在驱动感性负载时，该电路具备输出电压钳位功能，用于续流电流循环。它配备芯片选择和串行外设接口，用于输出控制和诊断数据传输，还有两个输出的并行控制输入。
商品特性
- 输出电流能力高达1A，在TJ = 25℃时，导通电阻RoN ≤ 0.75Ω
- 输出1和2具备并行控制输入
- 输出1至8采用SPI控制
- 通过NRES引脚的复位信号或VCC欠压实现复位功能
- 典型输出电压钳位为50V
- 输出1至6具备过流关断功能
- 输出7和8具备短路电流限制和选择性热关断功能
- 可通过SPI获取输出状态数据
应用领域
- 汽车应用
