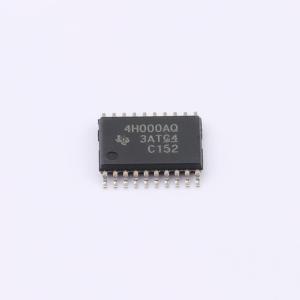

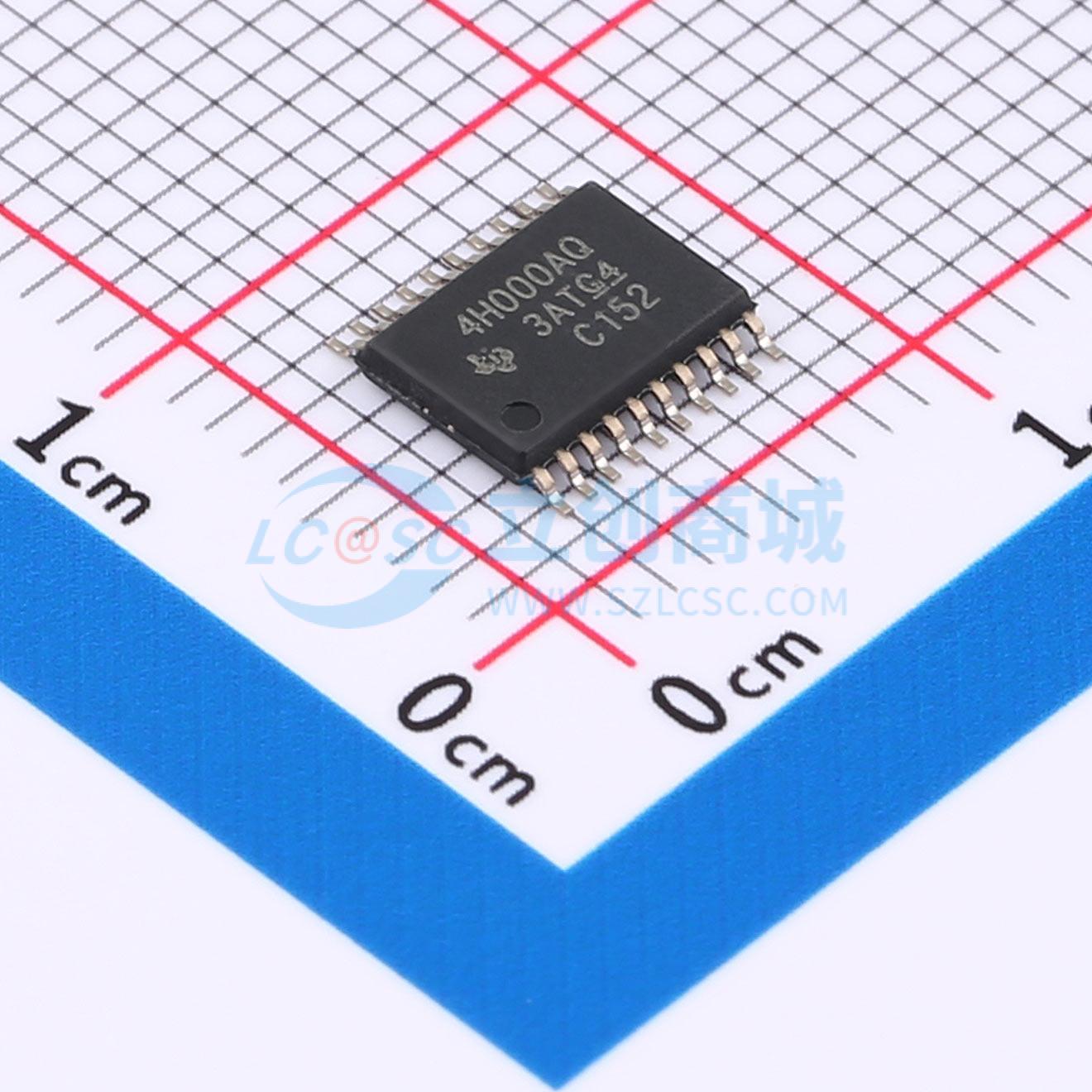

TPS4H000AQPWPRQ1
40V、1000mΩ四通道智能高侧开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS4H000-Q1 具有可调节电流限制的 40V、1Ω、4 通道汽车类智能高侧开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS4H000AQPWPRQ1
- 商品编号
- C2680315
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 1.6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.4V~40V | |
| 导通电阻 | 1Ω | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
TPS4H000-Q1 系列是受到全面保护的四通道智能高侧开关，具有集成式1000mΩ NMOS 功率FET。 该器件具有丰富的诊断功能和高精度电流检测功能，可对负载进行智能控制。 该器件可从外部调节电流限值以限制浪涌或过载电流，从而提升整个系统的可靠性。
商品特性
- 符合汽车应用标准，具有符合AEC - Q100标准的下列特性：
- 器件温度1级：-40°C至125°C的环境工作温度范围
- 器件人体放电模型(HBM)静电防护(ESD)分类等级H2
- 器件CDM ESD分类等级C4B
- 具有丰富诊断功能的四通道1000mΩ智能高侧开关
- 版本A：开漏状态输出
- 版本B：电流检测模拟输出
- 宽工作电压范围：3.4V至40V
- 超低待机电流：<500nA
- 高精度电流检测：可使用外部电阻调节电流限值，>100mA的负载条件下为±20%
- 保护：
- 通过（内部或外部）电流限制实现接地短路保护
- 具有锁闭选项的热关断以及热调节
- 感性负载负电压钳位，已优化转换率
- 失地保护和失电保护
- 20引脚耐热增强型PWP封装
- 诊断：
- 过流和接地短路检测
- 负载开路和电池短路检测
- 用于实现快速中断的全局故障
应用领域
- 四通道LED驱动器
- 适用于子模块的四通道高侧开关
- 四通道高侧继电器驱动器
