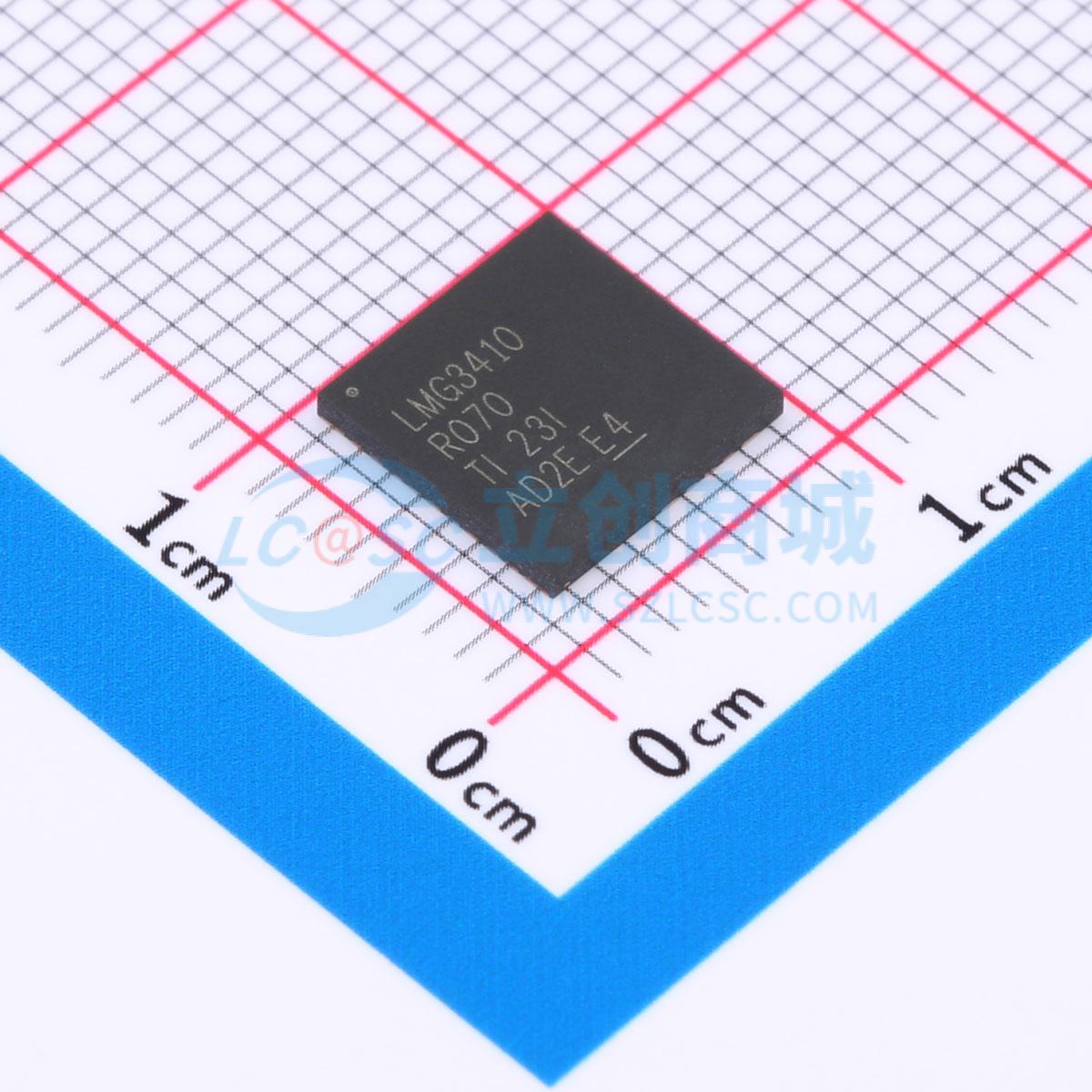

温馨提醒：图片仅供参考，商品以实物为准

LMG3410R070RWHR

具有集成驱动器和保护功能的600V GaN功率级

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMG3410R070 具有集成驱动器和保护功能的 600V 70mΩ GaN
品牌名称: TI(德州仪器)
商品型号: LMG3410R070RWHR
商品编号: C2680280
商品封装: VQFN-32-EP(8x8)
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

商品概述

LMG341xR070 GaN功率级具有集成型驱动器和保护功能，可让设计人员在电力电子系统中实现更高水平的功率密度和效率。LMG341x的固有优势超越硅MOSFET，包括超低输入和输出电容值、可将开关损耗降低80%的零反向恢复以及可降低EMI的低开关节点振铃。这些优势支持诸如图腾柱PFC之类的密集高效拓扑。 LMG341xR070通过集成一系列独一无二的特性提供传统共源共栅GaN和独立GaN FET的替代产品，以简化设计，最大限度地提高可靠性并优化任何电源的性能。集成式栅极驱动器支持100V/ns开关（Vds振铃几乎为零），低于100ns的限流可自行防止意外击穿事件，过热关断可防止热逃逸，而且系统接口信号可提供自监控功能。

商品特性

TI GaN工艺通过了实际应用硬开关任务剖面可靠性加速测试
支持高密度电源转换设计
与共源共栅或独立GaN FET相比具有卓越的系统性能
低电感8mm×8mm QFN封装简化了设计和布局
可调节驱动强度确保开关性能和EMI控制
数字故障状态输出信号
仅需+12V非稳压电源
集成栅极驱动器
零共源电感20ns传播延迟确保MHz级工作频率
工艺经过调整的栅极偏置电压确保可靠性
25到100V/ns的用户可调节压摆率
强大的保护
无需外部保护组件
过流保护，响应时间低于100ns
压摆率抗扰性高于150V/ns
瞬态过压抗扰度
过热保护
针对所有电源轨的UVLO保护

应用领域

高密度工业电源和消费类电源
多电平转换器
光伏逆变器
工业电机驱动器
不间断电源
高电压电池充电器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	1
	工作电压	9.5V~18V
	上升时间(tr)	15ns

	属性	参数值
	下降时间(tf)	4.2ns
	传播延迟 tpLH	20ns
	传播延迟 tpHL	36ns
	特性	过流保护(OCP)；过热保护(OPT)；欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	500uA
