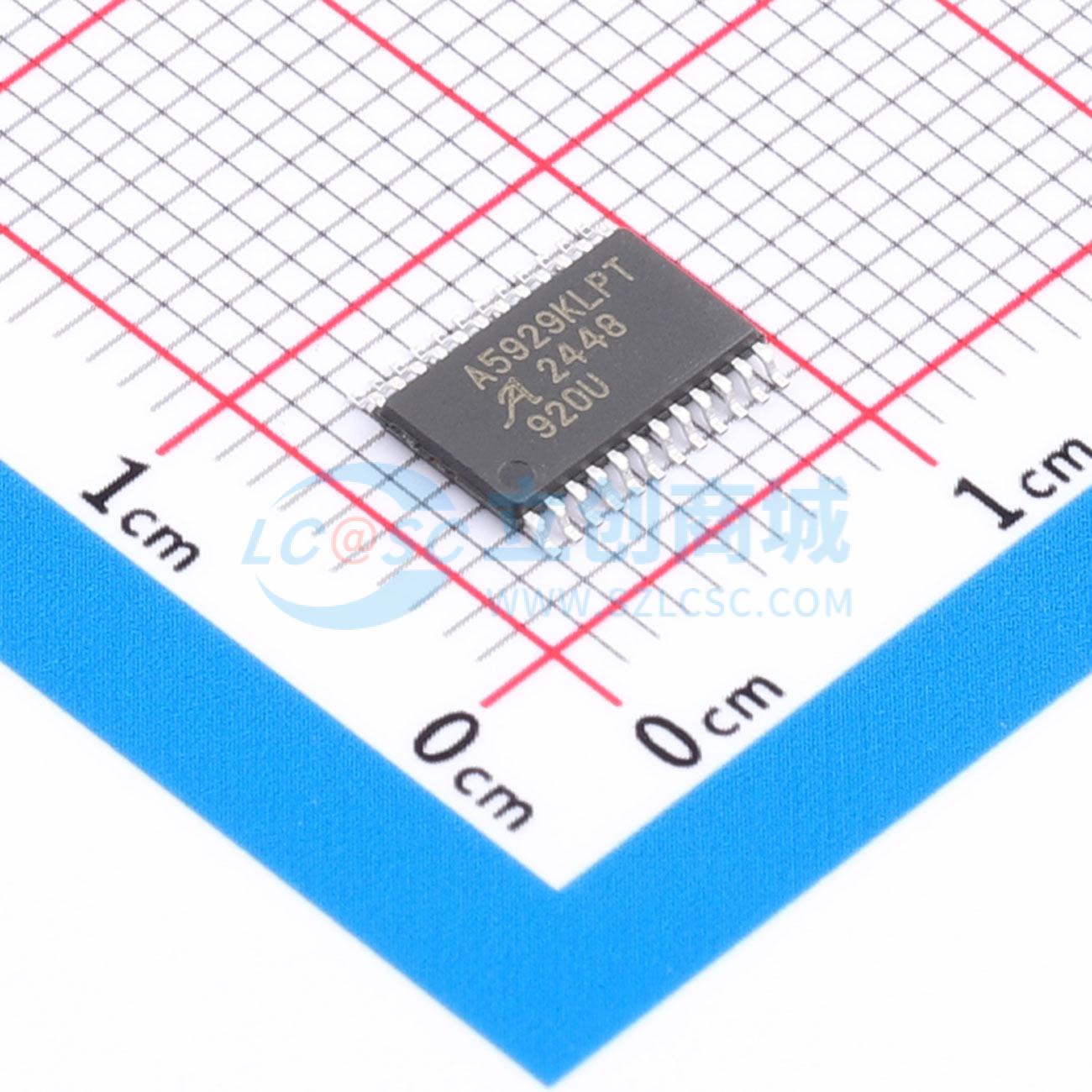

温馨提醒：图片仅供参考，商品以实物为准

A5929KLPTR-T

汽车级全桥MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A5929是一款全桥控制器，适用于n沟道外部功率MOSFET，专为汽车应用而设计。独特的电荷泵稳压器可在电池电压低至7 V时提供全（>10 V）栅极驱动，并允许A5929在电池电压低至5.5 V时以降低的栅极驱动运行。自举电容用于为n沟道MOSFET提供所需的高于电池的电源电压
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A5929KLPTR-T
商品编号: C2680298
商品封装: ETSSOP-24-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

A5929是一款全桥控制器，适用于n沟道外部功率MOSFET，专为汽车应用而设计。独特的电荷泵稳压器可在低至7 V的电池电压下提供全（>10 V）栅极驱动，并允许A5929在低至5.5 V的电池电压下以降低的栅极驱动运行。自举电容用于为n沟道MOSFET提供高于电池电源的电压。全桥中的四个功率MOSFET各有一个逻辑电平输入，允许电机通过外部控制器定义的任何PWM方案驱动。集成的交叉导通控制可防止功率MOSFET发生交叉导通。每个MOSFET上的独立漏源电压监视器可检测电机相短路到电源和短路到地的情况。单个开漏故障输出可指示短路故障、电源欠压和芯片过热情况。 A5929采用带有外露散热焊盘的24引脚TSSOP功率封装（封装类型LP）。该封装有无铅版本，采用100%雾锡引脚框架电镀（后缀 -l）。

商品特性

适用于n沟道MOSFET的高电流全桥栅极驱动
交叉导通保护
5.5 V至50 V电源电压范围
电机相短路到电源和短路到地检测
欠压、过热监测
低电流睡眠模式

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(8000个/圆盘，最小起订量 1 个)

个

起订量：1 个8000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	驱动通道数	4
	工作电压	5.5V~50V
	上升时间(tr)	35ns

	属性	参数值
	下降时间(tf)	20ns
	传播延迟 tpLH	90ns
	传播延迟 tpHL	90ns
	特性	过热保护
	工作温度	-40℃~+150℃
