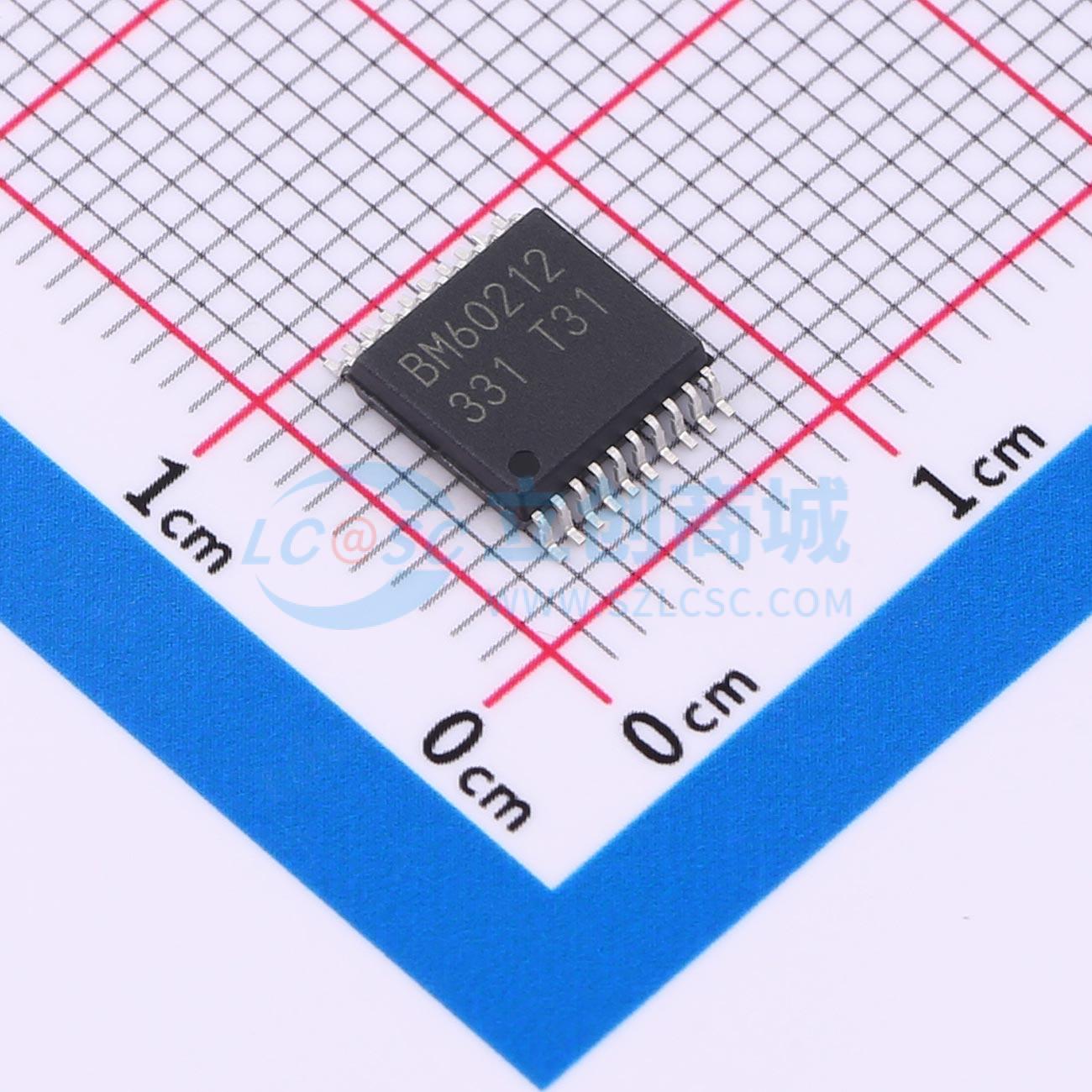

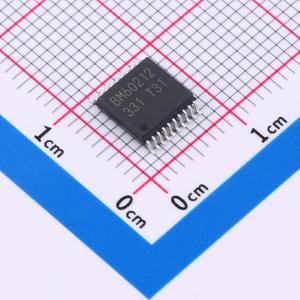

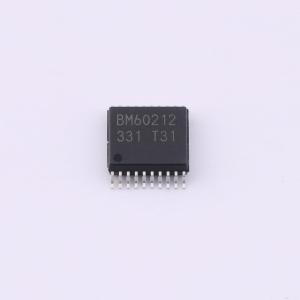

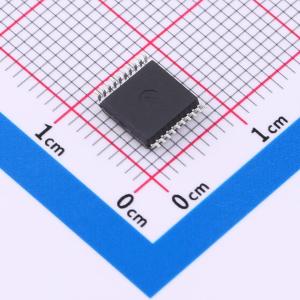

BM60212FV-CE2
1200V高压高低侧驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高低边驱动 IC，工作电压高达 1200V，具有自举功能，可驱动 N 沟道功率 MOSFET 和 IGBT。内置欠压锁定 (UVLO) 功能和米勒箝位功能
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM60212FV-CE2
- 商品编号
- C2676960
- 商品封装
- SSOP-20-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.2344克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 3.9A | |
| 拉电流(IOH) | 4.5A | |
| 工作电压 | 10V~24V | |
| 上升时间(tr) | 35ns | |
| 下降时间(tf) | 35ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | 0V~800mV | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断 |
商品概述
BM60212FV-C是一款高低侧驱动IC，采用自举操作，可在高达1200V的电压下工作。
