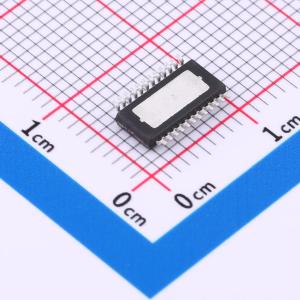

TLE7182EMXUMA1

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Infineon(英飞凌)
商品型号: TLE7182EMXUMA1
商品编号: C2676976
商品封装: SSOP-24-4-EP-150mil
包装方式: 编带
商品毛重: 1.76克(g)

商品参数

商品概述

TLE7182EM是一款H桥驱动IC，专门用于控制4个N沟道MOSFET，这些MOSFET通常构成汽车领域大电流直流电机驱动器的转换器。它集成了多种保护功能，如过流和短路检测，以及欠压、过压和过温诊断。 TLE7182EM也非常适合驱动2个阀门或螺线管。典型应用包括风扇、泵和电动助力转向系统。TLE7182EM专为12V电源网络设计。

商品特性

驱动4个N沟道功率MOSFET
每个MOSFET有独立的控制输入
高端和低端MOSFET的直流导通时间无限制
高端MOSFET在20kHz时占空比为0...95%，最大占空比为100%
低端MOSFET占空比为0...100%
额外输出用于驱动反极性保护N沟道MOSFET
电流检测运算放大器
低静态电流模式
PG-SSOP-24封装
内部直通保护和最小内部死区时间选项
1位诊断/错误信号
基于具有固定警告电平的电流检测运算放大器的过流警告
通过SCDL引脚实现模拟可调的短路保护电平，具备引脚开路检测和SCD禁用功能
过温警告
过压警告
欠压警告和关断
绿色产品（符合RoHS标准）
通过AEC认证

应用领域

风扇
泵
电动助力转向系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	4
	灌电流(IOL)	20mA

	属性	参数值
	拉电流(IOH)	20mA
	工作电压	7V~34V
	上升时间(tr)	250ns
	下降时间(tf)	200ns
	工作温度	-40℃~+150℃@(Tj)
