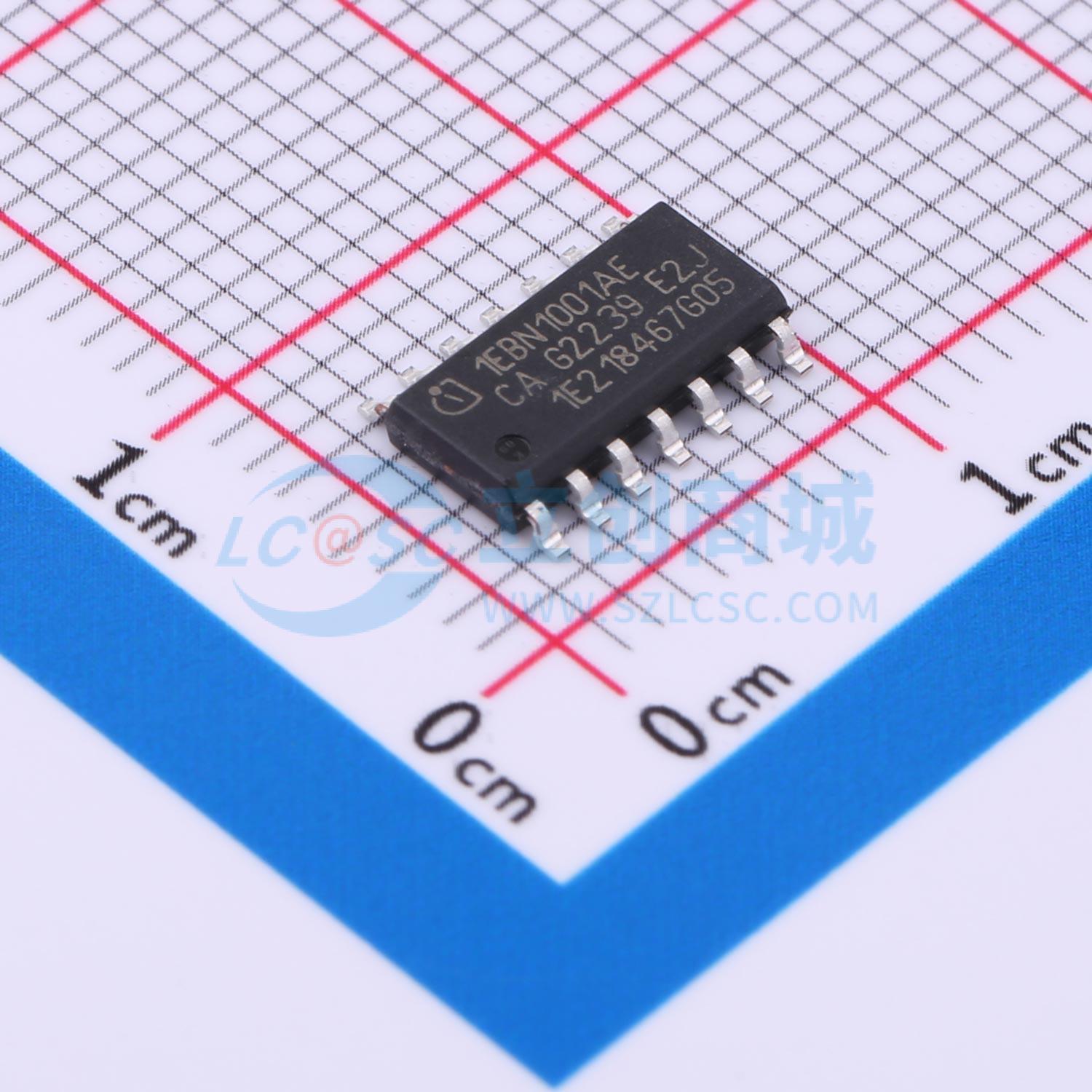

1EBN1001AEXUMA1

适用于汽车应用的EiceDRIVER升压模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1EBN1001AE是一款IGBT/MOSFET栅极驱动增强器，专为10kW以上的汽车电机驱动而设计。1EBN1001AE基于高性能双极技术，旨在取代基于分立器件的缓冲级。由于采用了热优化的外露焊盘封装，1EBN1001AE能够驱动并吸收高达15A的峰值电流
品牌名称: Infineon(英飞凌)
商品型号: 1EBN1001AEXUMA1
商品编号: C2677070
商品封装: DSO-14
包装方式: 编带
商品毛重: 1.08克(g)

商品参数

商品概述

1EBN1001AE是一款专为10kW以上汽车电机驱动器设计的IGBT/MOSFET栅极驱动增强器。它基于高性能双极技术，旨在取代基于分立器件的缓冲级。由于采用了热优化的外露焊盘封装，1EBN1001AE能够驱动和吸收高达15A的峰值电流。这使得该器件适用于大多数汽车应用中的逆变器系统。除基本的栅极驱动功能外，1EBN1001AE还支持诸如带快速响应时间的有源钳位（需外接二极管）等高级功能。有源钳位功能也可通过外部信号禁用。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	15A
	拉电流(IOH)	15A
	工作电压	13V~18V

	属性	参数值
	上升时间(tr)	50ns
	下降时间(tf)	90ns
	传播延迟 tpLH	10ns
	传播延迟 tpHL	10ns
	特性	短路保护(SCP)
	工作温度	-40℃~+150℃@(Tj)
	静态电流(Iq)	1.6mA
