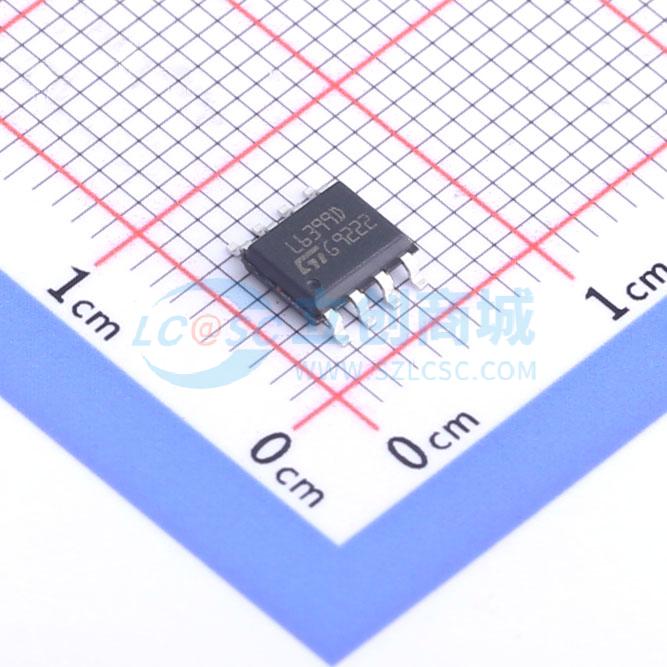

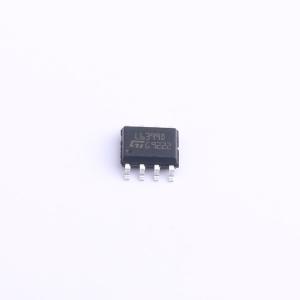

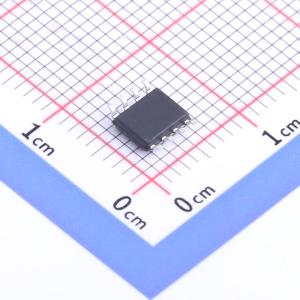

温馨提醒：图片仅供参考，商品以实物为准
L6399DTR
L6399DTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压高侧和低侧驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6399DTR
- 商品编号
- C2677082
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 430mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 290mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 75ns | |
| 下降时间(tf) | 35ns | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
L6399是一款采用BCD Tm“离线”技术制造的高压器件。它是一款用于N沟道功率MOSFET或IGBT的单芯片半桥栅极驱动器。 高端（浮动）部分设计可承受高达600 V的电压轨。逻辑输入与CMOS/TTL兼容，低至3.3 V，便于与微控制器/DSP接口。
商品特性
- 高达600 V的高压轨
- 在全温度范围内dV/dt抗扰度±50 V/ns
- 驱动电流能力：源极290 mA，漏极430 mA
- 带1 nF负载时，上升/下降时间为75/35 ns
- 具有迟滞功能的3.3 V、5 V TTL/CMOS输入
- 集成自举二极管
- 内部320 ns死区时间
- 互锁功能
- 紧凑且简化的布局
- 减少物料清单
- 灵活、简便且快速的设计
应用领域
- 家用电器
- 工业应用和驱动器
- 直流、交流、永磁直流和永磁交流电机系统的电机驱动器
- 暖通空调
- 工厂自动化
- 电源系统
- 压缩机
- 风扇
- 照明应用
