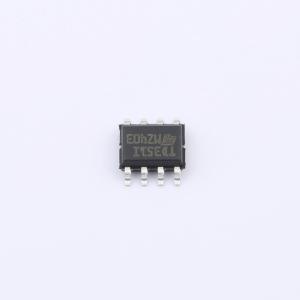

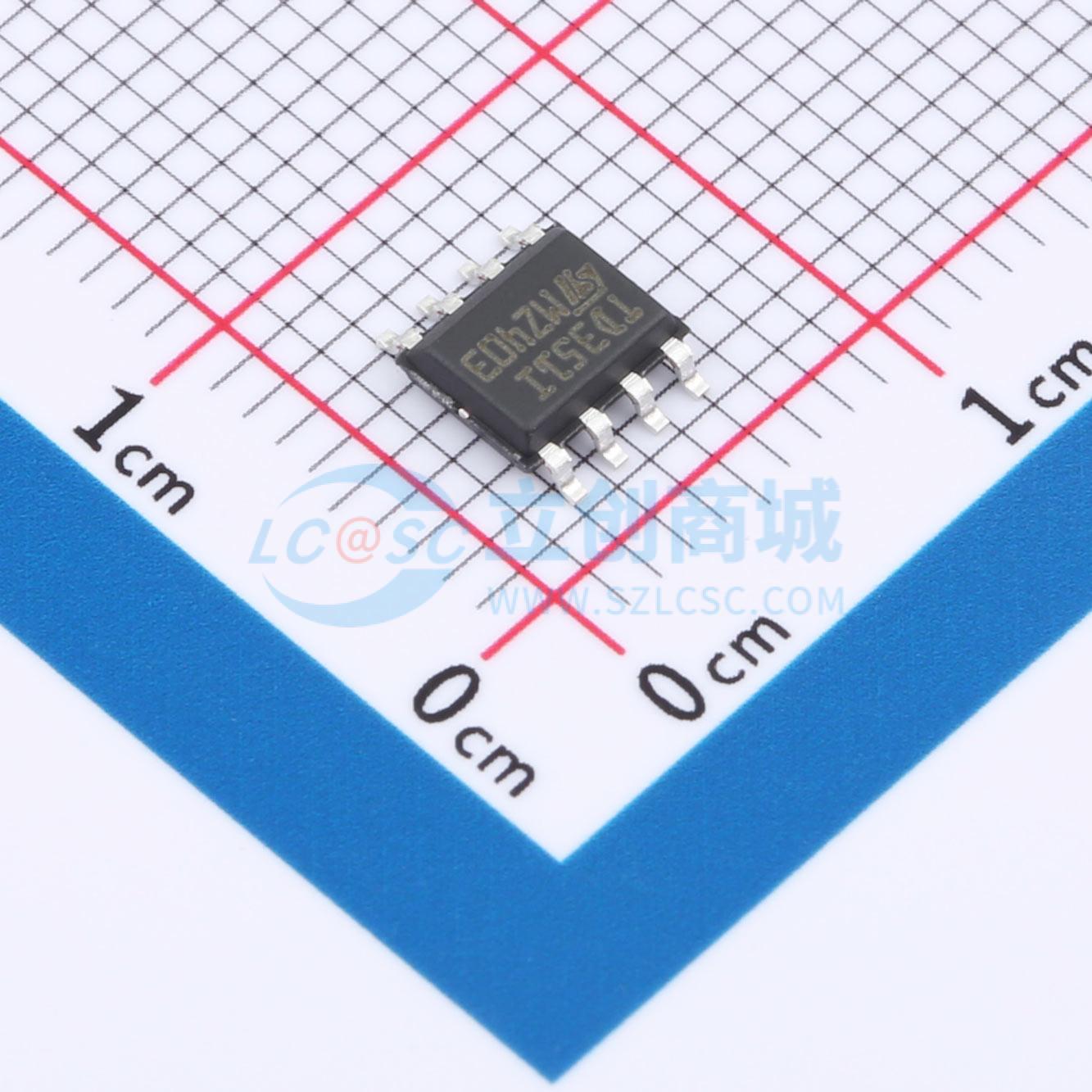

TD351IDT

先进的IGBT/MOSFET驱动器

描述: 先进的IGBT/MOSFET驱动器
品牌名称: ST(意法半导体)
商品型号: TD351IDT
商品编号: C2677120
商品封装: SO-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

该器件是一款用于IGBT和功率MOSFET的先进栅极驱动器，具备控制和保护功能，可用于设计高可靠性系统。创新的有源米勒钳位功能在大多数应用中无需负栅极驱动，且允许高端驱动器使用简单的自举电源。 TD351具备可调节电平与延迟的两级关断特性，此功能可在过流或短路情况下，防止关断时出现过高过电压。开启时也采用相同延迟，以防止脉冲宽度失真。

商品特性

灌电流1.7 A / 拉电流1.3 A（典型值）
有源米勒钳位特性
可调节电平与延迟的两级关断
输入与脉冲变压器或光耦合器兼容
欠压锁定（UVLO）保护
2 kV静电放电（ESD）保护
TD351与脉冲变压器和光耦合器信号均兼容。

应用领域

1200 V三相逆变器
电机控制系统
不间断电源（UPS）

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边
	负载类型	IGBT
	驱动通道数	1
	灌电流(IOL)	1.7A
	拉电流(IOH)	1.3A

	属性	参数值
	工作电压	12V~26V
	上升时间(tr)	100ns
	下降时间(tf)	100ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	2.5mA
